Audi S4 (2011-2012) – diagramma dei fusibili
Anno di produzione: 2011, 2012.
Fusibile dell’accendino (presa elettrica) su Volvo 850 (1996-1997). è il fusibile 4 Nella scatola dei fusibili – pannello dei fusibili D (rosso).
Pannello strumenti (lato conducente).

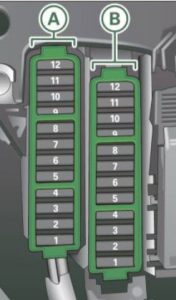

Audi S4 – Schema dei fusibili – Abitacolo sinistro
Pannello dei fusibili A (nero)
| Numero |
Descrizione |
Ampere [A] |
| 1 |
Controllo dinamico |
5 |
| 2 |
– |
– |
| 3 |
Collegamento a casa |
5 |
| 4 |
– |
– |
Pubblicità
|
| 5 |
Controllo del clima |
5 |
| 6 |
Regolazione della portata del faro destro |
5 |
| 7 |
Regolazione della portata del faro sinistro |
5 |
| 8 |
Modulo di controllo del sistema elettrico del veicolo 1 |
5 |
| 9 |
Controllo adattivo della velocità di crociera |
5 |
| 10 |
Spostamento del cancello |
5 |
| 11 |
Ugelli del liquido di lavaggio del riscaldatore |
5 |
| 12 |
Controllo del clima |
5 |
| 13 |
Preparazione del telefono cellulare |
5 |
| 14 |
Airbag |
5 |
| 15 |
Terminale 15 |
25 |
| 16 |
Terminale motore 15 |
40 |
Pannello dei fusibili B (marrone)
| Numero |
Descrizione |
Ampere [A] |
| 1 |
Specchio retrovisore interno con funzione di oscuramento automatico |
5 |
| 2 |
Sensore della frizione |
5 |
| 3 |
Pompa del carburante a benzina |
25 |
| 4 |
– |
– |
| 5 |
Riscaldamento del sedile sinistro con/senza riscaldamento del sedile |
15 |
| 30 |
| 6 |
Programma di stabilizzazione elettronica |
10 |
Pubblicità
|
| 7 |
Corno |
25 |
| 8 |
Motore regolatore del vetro della porta sinistra |
30 |
| 9 |
Motore del tergicristallo |
30 |
| 10 |
Programma di stabilizzazione elettronica |
25 |
| 11 |
Porta sinistra |
15 |
| 12 |
Sensore pioggia e luce |
5 |
Pannello dei fusibili C (rosso)
| Numero |
Descrizione |
Ampere [A] |
| 1 |
– |
– |
| 2 |
– |
– |
| 3 |
Supporto lombare |
10 |
| 4 |
Controllo dinamico |
35 |
| 5 |
Antenna (Avant) |
5 |
| 6 |
Modulo di controllo del sistema elettrico del veicolo 1 |
35 |
| 7 |
Modulo di controllo del sistema elettrico del veicolo 1 |
20 |
| 8 |
Modulo di controllo del sistema elettrico del veicolo 1 |
30 |
Pubblicità
|
| 9 |
Tetto apribile |
20 |
| 10 |
Modulo di controllo del sistema elettrico del veicolo 1 |
30 |
| 11 |
Copertura del tetto apribile (Avant) |
20 |
| 12 |
Elettronica conveniente |
5 |
Pannello strumenti (destra)
Audi S4 – Schema dei fusibili – Abitacolo destro
Portafusibile A (nero)
| Numero |
Descrizione |
Ampere [A] |
| 1 |
– |
– |
| 2 |
– |
– |
| 3 |
– |
– |
| 4 |
– |
– |
| 5 |
Modulo interruttore del piantone dello sterzo |
5 |
| 6 |
Programma di stabilizzazione elettronica |
5 |
| 7 |
Connettore diagnostico del terminale 15 |
5 |
| 8 |
Gateway (interfaccia diagnostica del database) |
5 |
| 9 |
– |
– |
| 10 |
– |
– |
| 11 |
– |
– |
| 12 |
– |
– |
Pannello dei fusibili B (marrone)
| Numero |
Descrizione |
Ampere [A] |
| 1 |
Lettore CD/DVD |
5 |
| 2 |
Modulo selettore di guida Audi |
5 |
Pubblicità
|
| 3 |
MMI / Radio |
5 |
| 20 |
| 4 |
Quadro strumenti |
5 |
| 5 |
Gateway (modulo di controllo del quadro strumenti) |
5 |
| 6 |
Blocco dell’accensione |
5 |
| 7 |
Interruttore luminoso rotante |
5 |
| 8 |
Ventilatore dell’impianto di climatizzazione |
40 |
| 9 |
Blocco del piantone dello sterzo |
5 |
| 10 |
Controllo del clima |
10 |
| 11 |
Morsetto 30 connettore diagnostico |
10 |
| 12 |
Modulo interruttore del piantone dello sterzo |
5 |
Stivale
Audi S4 – schema dei fusibili – vano bagagli
Pannello dei fusibili B (nero)
| Numero |
Descrizione |
Ampere [A] |
| 1 |
Modulo di controllo del coperchio del bagagliaio (Avant) |
30 |
| 2 |
Modulo di controllo del rimorchio |
15 |
| 3 |
Modulo di controllo del rimorchio |
20 |
| 4 |
Modulo di controllo del rimorchio |
20 |
| 5 |
Freno di stazionamento elettromeccanico |
5 |
| 6 |
Controllo elettronico dello smorzamento |
15 |
| 7 |
Freno di stazionamento elettromeccanico |
30 |
| 8 |
Modulo di controllo del sistema elettrico del veicolo 2 |
30 |
| 9 |
Quattro Sport |
35 |
| 10 |
Modulo di controllo del sistema elettrico del veicolo 2 |
30 |
| 11 |
Modulo di controllo del sistema elettrico del veicolo |
20 |
| 12 |
Terminale 30 |
5 |
Pannello dei fusibili C (marrone)
| Numero |
Descrizione |
Ampere [A] |
| 1 |
Modulo di controllo del coperchio del bagagliaio |
30 |
| 2 |
Riscaldatore del sedile anteriore destro |
15 |
| 3 |
Percorso del convertitore DCDC 1 |
40 |
| 4 |
Percorso del convertitore DCDC 2 |
40 |
| 5 |
Presa di corrente |
30 |
Pubblicità
|
| 6 |
– |
– |
| 7 |
Freno di stazionamento elettromeccanico |
30 |
| 8 |
Riscaldamento dei sedili posteriori |
30 |
| 9 |
Modulo di configurazione della porta lato passeggero |
30 |
| 10 |
– |
– |
| 11 |
Modulo di controllo della porta lato passeggero |
15 |
| 12 |
– |
– |
Pannello dei fusibili D (rosso)
| Numero |
Descrizione |
Ampere [A] |
| 1 |
Presa della console centrale posteriore |
15 |
| 2 |
Uscita dalla console centrale anteriore |
15 |
| 3 |
Uscita dal tronco |
15 |
| 4 |
Più leggero |
15 |
| 5 |
V6 FSI |
5 |
| 6 |
Alimentazione per i sedili posteriori |
5 |
| 7 |
Sistema di parcheggio |
7,5 |
| 8 |
Tergicristallo posteriore (Avant) |
15 |
| 9 |
Interruttore del freno di stazionamento elettromeccanico |
5 |
| 10 |
Audi Side Assist |
5 |
| 11 |
Riscaldamento dei sedili posteriori |
5 |
| 12 |
Morsetto 15 moduli di controllo |
5 |
Pannello dei fusibili E (nero)
| Numero |
Descrizione |
Ampere [A] |
| 1 |
– |
– |
| 2 |
– |
– |
| 3 |
Amplificatore DSP, radio |
30 |
| 20 |
| 4 |
MMI |
7,5 |
| 5 |
Predisposizione per radio/navigazione/cellulare |
7,5 |
| 6 |
– |
– |
| 7 |
Preparazione del telefono cellulare |
5 |
| 8 |
– |
– |
Pubblicità
|
| 9 |
– |
– |
| 10 |
– |
– |
| 11 |
– |
– |
| 12 |
– |
– |
