Audi S4 (2017) – scatola dei fusibili

Audi S4 (2017) – diagramma dei fusibili

Anno di fabbricazione: 2017.

Fusibile dell’accendisigari (presa di corrente) in Audi S4 (2017) è il fusibile 6 (?) nella scatola dei fusibili -[fuseanelB(rosso)[ringbezpiecznikówB(czerwony)[fuseanelB(vermelho)[anelbezpiecznikówB(czerwony)

Assegnazione dei fusibili – spazio per le gambe di guidatore e passeggero

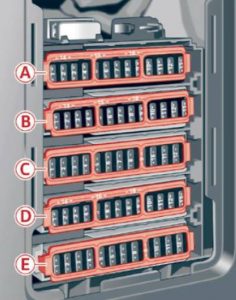

Audi S4 – Schema della scatola dei fusibili – spazio per le gambe del passeggero anteriore

Spazio per le gambe del passeggero anteriore (veicolo con ruota motrice a destra)

Pannello dei fusibili A (marrone)

No.	Descrizione
1	–
2	Sensore del flusso d’aria di massa; Regolazione dell’albero a camme.
3	Porte di scarico; Iniettori del carburante; Ingresso del radiatore.
4	Pompa per vuoto; Pompa dell’acqua calda; Sensore di particolato; Sensore di biodiesel.
Pubblicità
5	Sensore luce freno
6	Valvole del motore
7	Sonda Lambda; Sensore del flusso d’aria di massa.
8	Pompa dell’acqua; Pompa ad alta pressione; Valvola di controllo dell’alta pressione.
9	Pompa dell’acqua calda
10	Sensore di pressione dell’olio; Sensore di temperatura dell’olio.
11	Sensore di posizione del pedale della frizione
12	Valvole del motore
13	Ventola del radiatore
14	Iniettori del carburante
15	Bobine di accensione
16	Pompa del carburante

Pannello dei fusibili B (rosso)

No.	Descrizione
1	Sistema di allarme antifurto
2	Modulo di controllo del motore
3	Supporto lombare
4	Meccanismo di selezione automatica Trasmissione.
5	Corno
6	Freno di stazionamento elettromeccanico
7	Modulo di controllo del cancello
Pubblicità
8	Luci interne
9	–
10	Modulo di controllo airbag
11	Controllo elettronico della stabilità (ESC)
12	Connettore diagnostico; Sensore di luce/combustione
13	Sistema di controllo del clima
14	Unità di controllo per la porta anteriore destra
15	Compressore aria condizionata

Pannello dei fusibili C (nero)

No.	Descrizione
1	Riscaldamento dei sedili anteriori
2	Pulitori
3	Elettronica del faro sinistro
4	Tetto panoramico
5	Modulo di controllo della porta anteriore sinistra
6	Prese di corrente
Pubblicità
7	Modulo di controllo del portellone posteriore destro
8	–
9	Elettronica del faro destro
10	Lavacristalli; Lavafari.
11	Modulo di controllo della porta posteriore sinistra

Pannello dei fusibili D (nero)

No.	Descrizione
1	Ventilazione del sedile; Specchio retrovisore; Comandi del climatizzatore posteriore.
2	Cancello, sistema di climatizzazione
3	Regolazione del rumore dell’attuatore e dello scarico
4	Sensore di posizione del pedale della frizione
5	Avvio del motore
6	–
7	–
8	Collegamento a casa
9	Controllo adattivo della velocità di crociera
10	–
11	Videocamera
12	Matrice LED/Faro LED destro
13	Faro LED a matrice/faro LED sinistro
14	Tergicristallo posteriore
Pubblicità

Pannello dei fusibili E (rosso)

No.	Descrizione
1	Bobine di accensione
2	Valvole per serbatoi di gas naturale
3	–
4	–
5	Supporto motore
6	Cambio automatico
7	Cruscotto
8	Impianto di climatizzazione (soffiante)
9	–
10	Controllo dinamico
11	Avvio del motore

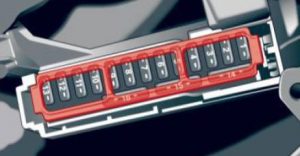

Assegnazione dei fusibili nell’abitacolo lato guida

No.	Descrizione
1	–
2	Telefono
3	–
4	Schermata principale
5	Interfaccia musicale Audi
6	Comandi del climatizzatore anteriore
7	Blocco del piantone dello sterzo
8	Display del sistema di infotainment
9	Quadro strumenti
10	Unità Informazione e intrattenimento
11	Interruttore della luce
12	Elettronica del piantone dello sterzo
13	–
14	Sistema di infotainment
15	–
16	Riscaldamento del volante

Assegnazione dei fusibili per il vano bagagli sinistro

Pannello dei fusibili A (nero)

No.	Descrizione
Pubblicità
1	–
2	Sbrinatore del parabrezza
3	Sbrinatore del parabrezza
4	–
5	Controllo delle sospensioni
6	Cambio automatico
7	Defangatore del lunotto posteriore
8	Riscaldamento dei sedili posteriori
9	Luci posteriori
10	Tenditore della cintura di sicurezza sinistro
11	Sistema di chiusura centralizzata
12	Portellone del bagagliaio elettrico

Pannello dei fusibili B (rosso)

No.	Descrizione
	Non assegnato

Pannello dei fusibili C (marrone)

No.	Descrizione
1	–
2	Telefono
3	Supporto lombare
4	Assistenza laterale Audi
5	–
6	–
7	–
8	–
9	–
10	–
11	–
12	Collegamento a casa
13	Telecamera di retromarcia, telecamere periferiche
14	Luce posteriore destra
15	–
Pubblicità
16	Tenditore della cintura di sicurezza destro

Pannello dei fusibili E (rosso)

No.	Descrizione
1	–
2	Amplificatore del suono
3	AdBlue
4	–
5	Gancio di traino (luce destra)
6	–
7	Gancio di traino
8	Gancio di traino (luce sinistra)
9	Gancio di traino (presa)
10	Differenziale sportivo
11	Annuncio blu
