Audi S4 8V (2013) – Schema della scatola dei fusibili
Anno di fabbricazione: 2013.
Fusibile dell’accendisigari (presa di corrente) in Audi S4 (2013) Il fusibile 2 si trova nella scatola dei fusibili – pannello dei fusibili C (marrone).
Pannello strumenti (lato conducente)
Audi S4 – Schema dei fusibili – Abitacolo sinistro
Pannello dei fusibili A (nero)
| No. | Descrizione | Amp [A] |
| 1 | Controllo dinamico | 5 |
| 2 | Modulo di controllo ESC | 5 |
| 3 | Sensore di pressione dell’impianto di climatizzazione;
Freno di stazionamento elettromeccanico; Collegamento alla casa; Dimmerazione automatica specchietto retrovisore; Sensore di qualità dell’aria/ aria esterna; Pulsante ESC. |
5 |
| 4 | – | – |
| 5 | Regolazione del suono dell’attuatore/
suono di scarico |
5/15 |
| 6 | Sistema di controllo della portata della luce/
luci d’angolo |
5 / 7,5 |
| 7 | Faro (luce di curva) | 7,5 |
| 8 | Moduli di controllo
(Freno di stazionamento elettromeccanico, ammortizzatore, quattro sport, gancio di traino); Trasduttore DCDC. |
5 |
| 9 | Controllo adattivo della velocità di crociera | 5 |
| 10 | Spostamento del cancello | 5 |
| 11 | Assistente laterale | 5 |
| 12 | Regolazione della portata della luce;
Sistema di parcheggio. |
5 |
| 13 | Airbag | 5 |
| 14 | Tergicristallo posteriore (allroad) | 15 |
| 15 | Fusibile ausiliario
(pannello strumenti). |
10 |
| 16 | Morsetto del fusibile ausiliario 15
(area motoria). |
40 |
Pannello dei fusibili B (marrone)
| No. | Descrizione | Amp [A] |
| 1 | – | – |
| 2 | Sensore luce freno | 5 |
| 3 | Pompa del carburante | 25 |
| 4 | Sensore della frizione | 5 |
| 5 | Riscaldatore sedile sinistro z/
senza ventilazione del sedile. |
15/30 |
| 6 | USCITA | 5 |
| 7 | Corno | 15 |
| 8 | Porta anteriore sinistra
(Alzacristalli, chiusura centralizzata, specchio, interruttore, illuminazione). |
30 |
| 9 | Motore del tergicristallo | 30 |
| 10 | USCITA | 25 |
| 11 | Modelli a due porte:
regolatore del lunotto posteriore sinistro, Modelli a quattro porte: Porta posteriore sinistra (Regolatore dei finestrini, chiusura centralizzata, interruttore, illuminazione). |
30 |
| 12 | Sensore pioggia e luce | 5 |
Pannello dei fusibili C (rosso)
| No. | Descrizione | Amp [A] |
| 1 | – | – |
| 2 | – | – |
| 3 | Supporto lombare | 10 |
| 4 | Controllo dinamico | 35 |
| 5 | Illuminazione interna (Cabrio) | 5 |
| 6 | Lavacristalli;
Lavafari |
35 |
| 7 | Modulo di controllo del sistema
sistema elettrico del veicolo 1. |
20 |
| 8 | Modulo di controllo del sistema
sistema elettrico del veicolo 1. |
30 |
| 9 | Motore del regolatore del finestrino posteriore sinistro (cabrio);
Tetto apribile. |
7,5/20 |
| 10 | Modulo di controllo del sistema
sistema elettrico del veicolo 1. |
30 |
| 11 | Regolatore del lunotto posteriore destro (cabrio);
Motore dell’aletta parasole. |
7,5/20 |
| 12 | Sistema di allarme antifurto | 5 |
Pannello strumenti (destra)
Portafusibile A (nero)
| No. | Descrizione | Amp [A] |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | Modulo interruttore del piantone dello sterzo | 5 |
| 6 | – | – |
| 7 | Connettore diagnostico del terminale 15 | 5 |
| 8 | Porta d’ingresso
(Interfaccia diagnostica del database). |
5 |
| 9 | Riscaldamento ausiliario | 5 |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
Pannello dei fusibili B (marrone)
| No. | Descrizione | Amp [A] |
| 1 | Lettore CD/DVD | 5 |
| 2 | Wi-Fi | 5 |
| 3 | MMI/Radio | 5/20 |
| 4 | Quadro strumenti | 5 |
| 5 | Porta d’ingresso
(modulo di controllo del quadro strumenti) |
5 |
| 6 | Blocco dell’accensione | 5 |
| 7 | Interruttore della luce | 5 |
| 8 | Ventola del sistema di condizionamento dell’aria | 40 |
| 9 | Blocco del piantone dello sterzo | 5 |
| 10 | Sistema di controllo del clima | 10 |
| 11 | Morsetto 30 connettore diagnostico | 10 |
| 12 | Modulo interruttore del piantone dello sterzo | 5 |

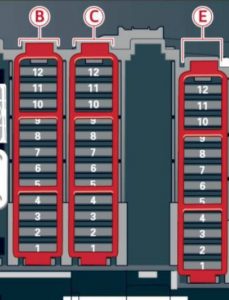

Stivale
Pannello dei fusibili B (nero)
| No. | Descrizione | Amp [A] |
| 1 | Modulo di controllo del coperchio del bagagliaio;
Modulo di controllo dell’alimentazione della capote (cabrio). |
30/10 |
| 2 | Modulo di controllo del rimorchio o
Spoiler posteriore retrattile (RS 5 Coupé). |
15 |
| 3 | Modulo di controllo del rimorchio | 20 |
| 4 | Modulo di controllo del rimorchio | 20 |
| 5 | Freno di stazionamento elettromeccanico | 5 |
| 6 | Controllo elettronico dello smorzamento | 15 |
| 7 | Freno di stazionamento elettromeccanico | 30 |
| 8 | Illuminazione posteriore esterna | 30 |
| 9 | Quattro Sport | 35 |
| 10 | Illuminazione posteriore esterna | 30 |
| 11 | Modulo di controllo del sistema elettrico del veicolo | 20 |
| 12 | Terminale 30 | 5 |
Pannello dei fusibili C (marrone)
| No. | Descrizione | Amp [A] |
| 1 | Modulo di controllo del cofano del bagagliaio (allroad) | 30 |
| 2 | Presa da 12 V;
Più leggero |
20 |
| 3 | Percorso del convertitore DCDC 1 | 40 |
| 4 | Percorso del trasmettitore DCDC 2;
Amplificatore DSP; Radio. |
40 |
| 5 | Riscaldatore cabina superiore destra (Cabriolet) | 30 |
| 6 | – | – |
| 7 | Freno di stazionamento elettromeccanico | 30 |
| 8 | – | – |
| 9 | Porta anteriore destra
(Regolatore dei finestrini, chiusura centralizzata, specchio, interruttore, illuminazione). |
30 |
| 10 | Riscaldatore cabina superiore sinistra (cabriolet) | 30 |
| 11 | Modelli a due porte:
regolatore del lunotto posteriore destro; Modelli a quattro porte: Porta posteriore destra (Regolatore dei finestrini, chiusura centralizzata, interruttore, illuminazione). |
30 |
| 12 | Preparazione del telefono cellulare | 5 |
Pannello dei fusibili E (nero)
| No. | Descrizione | Amp [A] |
| 1 | Riscaldatore del sedile anteriore destro | 15 |
| 2 | – | – |
| 3 | – | – |
| 4 | MMI | 7,5 |
| 5 | Radio | 5 |
| 6 | Fotocamera posteriore | 5 |
| 7 | Riscaldatore del lunotto (allroad) | 30 |
| 8 | Intrattenimento per i sedili posteriori | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
