Citroën SpaceTourer/Dispatch/Jumpy (2016-2019…). – Schema della scatola dei fusibili
Anno di fabbricazione: 2016, 2017, 2018, 2019.
Fusibili Fusibili per l’accendisigari (presa elettrica) in Citroen Jumpy È il fusibile F32 (anteriore) e F7 (posteriore) nella scatola dei fusibili del quadro strumenti.
Posizione della scatola dei fusibili
Veicoli con guida a sinistra: La scatola dei fusibili si trova nel quadro strumenti inferiore (lato sinistro).
Sganciare il coperchio tirandolo verso l’alto a sinistra e poi verso destra.
Quadro strumenti Scatola portafusibili Versione 1 (Eco)
Assegnazione dei fusibili nella scatola dei fusibili del cruscotto (v1)
| No. | Ampere [A] | Descrizione | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 | 10 | Servosterzo elettrico;
Interruttore della frizione. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 15 | Corno | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 20 | Pompa lavavetri anteriore e posteriore. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 20 | Pompa lavavetri anteriore e posteriore. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Pubblicità |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 | Presa posteriore per accessori da 12 volt. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Tergicristalli posteriori singoli o doppi. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 / F11 | 30 | Serrature anteriori e posteriori, esterne e interne. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10 | Controllo del climatizzatore anteriore;
Radiocomando; Leva del cambio; Attacco head-up. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 5 | Chiamate di emergenza e assistenza. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 5 | Cruscotto. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 3 | Comandi al volante. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 3 | Sistema di ingresso senza chiave;
Attivazione del sistema; Interruttore di accensione. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 3 | Sensore pioggia e sole;
Telecamera di rilevamento multifunzionale. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 5 | Cinture di sicurezza non allacciate o slacciate (schermo). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 5 | Schermo tattile;
Telecamera di retromarcia; Sensori di parcheggio. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 5 | Airbag. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 20 | Sistema audio;
Schermo tattile; Lettore CD; Navigazione. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 15 | Sistema audio (batteria +). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 15 | Presa per accessori anteriore da 12 volt. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 5 | Sistema di monitoraggio dell’angolo cieco;
Controllo elettrico degli specchietti laterali. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 5 | Ugelli di lavaggio riscaldati;
Regolazione dell’altezza dei fari. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 5 | Caricabatterie per torce;
Luce posteriore sul tetto. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

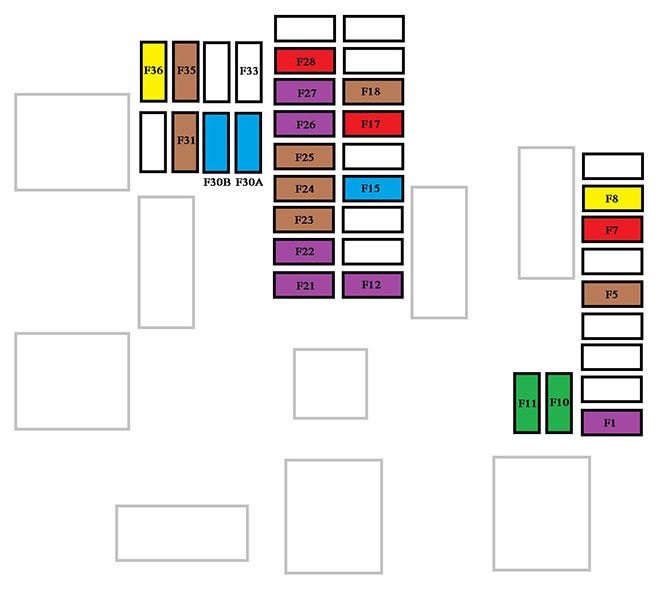

Scatola portafusibili del quadro strumenti versione 2 (completa).
Assegnazione della scatola dei fusibili del quadro strumenti (v2)
| No. | Ampere [A] | Descrizione | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 | 3 | Sistema di accensione e avviamento senza chiave o interruttore di accensione. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Pubblicità |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 5 | Schermo tattile;
Telecamera di retromarcia; Sensori di parcheggio. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 | Comandi del climatizzatore posteriore;
Amplificatore Hi-Fi. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Tergicristallo posteriore singolo o doppio. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 / F11 | 30 | Serrature anteriori e posteriori, esterne e interne. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 3 | Attenzione. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 10 | Presa posteriore per accessori da 12 volt. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 5 | Chiamate di emergenza e assistenza. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 3 | Caricabatterie per torce;
Luce posteriore sul tetto. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 3 | Luce del vano portaoggetti;
Luci posteriori sul tetto. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 5 | Sistema di monitoraggio dell’angolo cieco;
Controllo elettrico degli specchietti laterali. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 5 | Comandi al volante. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 5 | Regolazione dell’altezza degli abbaglianti. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 3 | Cinture di sicurezza non allacciate o slacciate (schermo). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 3 | Sensore pioggia e sole;
Telecamera di rilevamento multifunzionale. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 10 | Controllo del climatizzatore anteriore;
Radiocomando; Leva del cambio; Montaggio a testa in su. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Pubblicità |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30A o B | 15 | Sistema audio (batteria +). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 5 | Airbag. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 15 | Presa per accessori anteriore da 12 volt. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 5 | Cruscotto. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 20 | Sistema audio;
Schermo tattile; Lettore CD; Navigazione. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

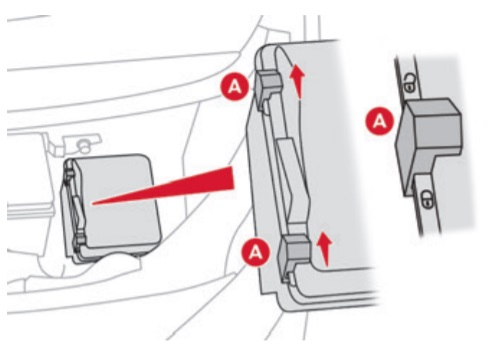

Scatola dei fusibili del vano motore
Posizione della scatola dei fusibili
Si trova nel vano motore, vicino alla batteria.
Per accedervi, sganciare i due fermi A, rimuovere il coperchio.
Assegnazione dei fusibili nella scatola dei fusibili del vano motore
| No. | Ampere [A] | Descrizione |
|---|---|---|
| F12 | 5 | Ugelli di lavaggio riscaldati. |
| F14 | 25 | Pompa lavavetri anteriore e posteriore. |
| F15 | 5 | Radar frontale e frenata d’emergenza;
Servosterzo elettrico. |
| F17 | 10 | Interfaccia del sistema incorporato. |
| F19 | 30 | Motore del tergicristallo anteriore. |
| F20 | 15 | Pompa lavavetri anteriore e posteriore. |
| F21 | 20 | Pompa lavafari. |
| F22 | 15 | Corno |
| F23 | 15 | Semaforo a destra. |
| F24 | 15 | Semaforo a sinistra. |
