Mitsubishi Mirage (2012-presente) – Schema della scatola dei fusibili
Anno di produzione: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Fusibile dell’accendino (presa) in Mitsubishi Mirage (2012-…). Il fusibile 15 si trova nella scatola dei fusibili del vano motore.
Scatola dei fusibili del quadro strumenti
Mitsubish Mirage – Schema della scatola dei fusibili del quadro strumenti
No.
|
Descrizione
|
Ampere [A]
|
| 1 |
Fanale posteriore (sinistro) |
7.5 |
| 2 |
Più leggero |
15 |
| 3 |
Bobina di accensione |
10 |
| 4 |
Avviamento |
7.5 |
Pubblicità
|
| 5 |
Non utilizzato |
– |
| 6 |
Non utilizzato |
– |
| 7 |
Fanale posteriore (destro) |
7.5 |
| 8 |
Specchietti retrovisori esterni |
7.5 |
| 9 |
Unità di controllo del motore |
7.5 |
| 10 |
Unità di controllo |
7.5 |
| 11 |
Fendinebbia posteriore |
10 |
| 12 |
Serratura della porta |
15 |
| 13 |
Luce interna (luce della cupola) |
15 |
| 14 |
Tergicristallo posteriore |
15 |
| 15 |
Indicatori |
7.5 |
| 16 |
Relè |
7.5 |
| 17 |
Sedili riscaldati |
20 |
| 18 |
Opzione |
10 |
| 19 |
Specchietti retrovisori esterni riscaldati |
7.5 |
| 20 |
Tergicristallo |
20 |
| 21 |
Luce di supporto |
7.5 |
| 22 |
Fogger |
30 |
| 23 |
Riscaldatore |
30 |
| 24 |
Non utilizzato |
– |
Pubblicità
|
| 25 |
Radio |
10 |
| 26 |
Unità a controllo elettronico |
15 |

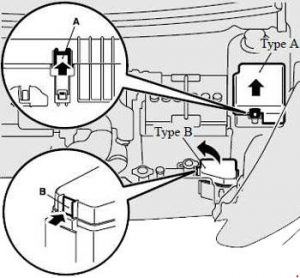

Scatola dei fusibili del vano motore (posizione)
Mitsubish Mirage – Schema della scatola dei fusibili – vano motore – ubicazione
Scatola dei fusibili del vano motore (A)
Mitsubish Mirage – Schema della scatola dei fusibili – vano motore – scatola A
No.
|
Descrizione |
Ampere [A]
|
| SBF1 |
Motore della ventola del radiatore |
40 |
| SBF2 |
Sistema antifurto |
30 |
| SBF3 |
Interruttore di accensione |
40 |
| SBF4 |
Controllo dei finestrini elettrici |
40 |
| BF1 |
DC-DC (P / T) |
30 |
| BF2 |
DC-DC (AUDIO) |
30 |
| FI |
Proiettore (anabbagliante) (sinistro) |
10 |
| F2 |
Proiettore (anabbagliante) (destro) |
10 |
| F3 |
Faro (abbagliante) (sinistro) |
10 |
| F4 |
Faro (abbagliante) (destro) |
10 |
| F5 |
Corno |
10 |
| F6 |
Fari fendinebbia anteriori |
15 |
Pubblicità
|
| F7 |
Luci di marcia diurna |
10 |
| F8 |
Non utilizzato |
– |
| F9 |
Non utilizzato |
– |
| F10 |
Sensore di corrente della batteria |
7.5 |
| F11 |
Non utilizzato |
– |
| F12 |
Luci di arresto (luci dei freni) |
15 |
| F13 |
Bobina di accensione |
7.5 |
| F14 |
Controllo del motore |
7.5 |
| F15 |
Alternatore |
7.5 |
| F 16 |
Avvertenza scintilla |
10 |
| F17 |
Cambio automatico |
15 |
| F18 |
Aria condizionata |
10 |
| F19 |
ETV |
15 |
| F20 |
Avviamento |
7.5 |
| F21 |
Olio/pompa CVT |
15 |
| F22 |
Pompa del carburante |
15 |
| F23 |
Motore |
20 |
| F24 |
Cambio automatico |
7.5 |
| # 1 |
Fusibile di riserva |
20 |
| # 2 |
Fusibile di riserva |
30 |
Pubblicità
|

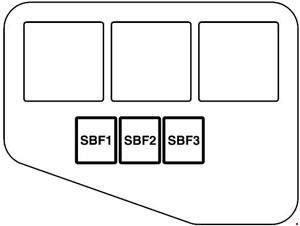

Scatola dei fusibili del vano motore (B)
Mitsubish Mirage – Schema della scatola dei fusibili – vano motore – scatola B
No.
|
Descrizione
|
Ampere [A]
|
| SBF1 |
Riscaldatore PTC |
40 |
| SBF2 |
Riscaldatore PTC |
40 |
| SBF3 |
Riscaldatore PTC |
40 |
