Peugeot Expert Tepee (2008-2016) – Schema della scatola dei fusibili
Anno di produzione: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Fusibile dell’accendino (presa elettrica) in Peugeot Expert Tepee (2008-2016). Il fusibile 9 si trova nella scatola dei fusibili del quadro strumenti.

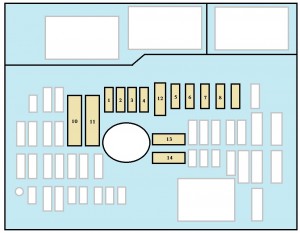

Fusibili nel cruscotto destro
| No. | Amp [A] | Descrizione |
| 1 | 15 | Tergicristallo posteriore |
| 2 | – | Non utilizzato |
| 3 | 5 | Unità di controllo airbag |
| 4 | 10 | Sensore dell’angolo di sterzata;
Presa diagnostica; Sensore ESP; Ventilazione manuale; Interruttore della frizione; Altezza del fascio luminoso dei fari; Pompa del filtro antiparticolato. |
| 5 | 30 | Specchietti elettrici;
Motore del finestrino del passeggero. |
| 6 | 30 | Alimentazione degli alzacristalli elettrici anteriori |
| 7 | 5 | Luci aggiuntive e
Luci del vano portaoggetti |
| 8 | 20 | Display multifunzionale;
Sirena d’allarme; Apparecchiature audio; Caricatore CD, Audio/telefono; Scatola dei fusibili del rimorchio (accessori). |
| 9 | 10 | Presa accessoria per la fila 2 |
| 10 | 30 | Equalizzatore dell’altezza di marcia posteriore;
Interruttore al volante; Pannello strumenti. |
| 11 | 15 | Assunzione di diagnosi;
Interruttore di accensione. |
| 12 | 15 | Kit vivavoce;
unità di controllo dell’airbag; unità di controllo assistenza al parcheggio. |
| 13 | 5 | Scatola dei fusibili del motore;
Scatola dei fusibili del rimorchio. |
| 14 | 15 | Sensore pioggia;
Ventilazione posteriore; Climatizzatore automatico; Cruscotto. |
| 15 | 30 | Blocco delle serrature |
| 16 | – | Non utilizzato |
| 17 | 40 | Lunotto termico;
Specchietti riscaldati*. |
Fusibili nell’abitacolo
| No. | Amp [A] | Descrizione |
| 1 | 30 | Sedili riscaldati |
| 2 | 20 | Presa da 12 V. Fila 3 |
| 3 | 40/50 | Scatola dei fusibili del rimorchio
(accessori). |
| 4 | – | Non utilizzato |
| 36 | 15 | Serrature per porte a battente |
| 37 | 10 | Serrature per porte a battente |
| 38 | 20 | Pulitore della porta posteriore incernierata |
| 39 | 10 | Ventilazione posteriore |
| 40 | 5 | Specchietti pieghevoli |

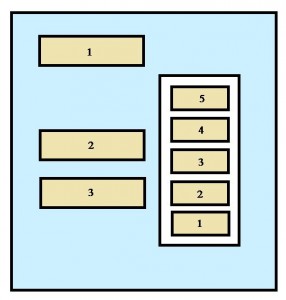

Fusibili sotto il cofano
| No. | Amp [A] | Descrizione |
| 1 | 20 | Controllore del motore;
Sistemi di alimentazione del carburante e dell’aria; Installazione del ventilatore. |
| 2 | 15 | Corno |
| 3 | 10 | Pompa di lavaggio anteriore e posteriore |
| 4 | 20 | Pompa lavafari |
| 5 | 15 | Sistema di alimentazione del carburante |
| 6 | 10 | Servosterzo;
Interruttore aggiuntivo del pedale del freno. |
| 7 | 10 | Sistema frenante (ABS/ESP) |
| 8 | 20 | Controllo dell’avvio |
| 9 | 10 | Interruttore generale del pedale del freno |
| 10 | 40 | Sistemi di alimentazione del carburante e dell’aria;
Sistemi di controllo delle emissioni. |
| 11 | 40 | Ventilazione anteriore |
| 12 | 30 | Pulitori |
| 13 | 40 | Interfaccia del sistema incorporato |
| 14 | 30 | Non utilizzato |
