Peugeot RCZ (2011-2016) – Schema della scatola dei fusibili
Anno di produzione: 2011, 2012, 2013, 2014, 2015, 2016.
Fusibile dell’accendino (presa elettrica) nella Peugeot RCZ (2011-2016). Il fusibile F9 si trova nella scatola dei fusibili del quadro strumenti.
Fusibili nel cruscotto
Il portafusibili si trova nella parte inferiore del cruscotto (lato sinistro, all’interno del vano portaoggetti). È composto da due scatole.

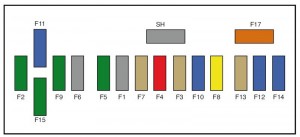

Box 1
| Fusibile | Amp [A] | Descrizione | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | – | Non utilizzato | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 30 | Terra bloccata e bloccata | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 | Unità di controllo airbag,
Cappuccio attivo e pretensionatori. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 | Interruttore del pedale della frizione;
Specchio retrovisore elettrocromatico; Cambio automatico; Unità di commutazione e sicurezza. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Pubblicità |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 30 | Alzacristalli elettrici a un tocco;
Specchietti ripiegabili elettricamente. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | – | Non utilizzato | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5 | Luci sul tetto anteriori e posteriori;
Luci di lettura della mappa; Illuminazione dell’aletta parasole; Illuminazione dell’utile vano portaoggetti. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Apparecchiature audio;
Audio/telefono; Display multifunzione; Rilevamento della bassa pressione degli pneumatici; Timer. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 30 | Presa da 12 V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Comandi al volante | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15 | Interruttore di accensione a bassa corrente | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15 | Cruscotto;
aria condizionata; memoria del sedile del conducente; sensore pioggia/sole; airbag. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 | Scatola dei fusibili del motore;
Cofano attivo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Display multifunzione;
Spia della cintura di sicurezza e Airbag passeggero anteriore; Display del cruscotto; Amplificatore; Sistema Bluetooth; Unità di controllo del sensore di parcheggio; Peugeot Connect USB. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 30 | Sistema di chiusura centralizzata | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 40 | Nebbia/occlusione
lunotto e specchietti laterali. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SH | – | Barra laterale del PARC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Telaio 2
| Fusibile | Amp [A] | Descrizione |
| G36 | 30 | Amplificatore Hi-Fi |
| G37 | 30 | Modulo di memoria del sedile del passeggero |
| G38 | 30 | Modulo di memoria del sedile del conducente |
| G39 | 5 | Unità di memoria per l’illuminazione |
| G40 | 30 | Sedili riscaldati per conducente e passeggero |
Fusibili del vano motore
La scatola dei fusibili si trova nel vano motore vicino alla batteria (lato sinistro).
| Fusibile | Amp [A] | Caratteristiche | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Pubblicità |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 20 | Alimentazione del controllore del motore;
Pompa di iniezione EGR (diesel) e valvole solenoidi; Iniettori (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 15 | Corno | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10 | Tergicristallo anteriore | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 20 | Luci di marcia diurna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 | Sensore del flusso d’aria;
Pompa del refrigerante; Pompa dell’olio; Termostato; Riscaldatore a soffio (benzina); Valvole deviatrici e EGR (Diesel); Riscaldatore a gasolio (diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 10 | Sensore dell’angolo di sterzata;
Unità di controllo AB /ESP; Unità di controllo ESP. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 | Controllore del servosterzo,
Cambio automatico; Sensore del livello del liquido di raffreddamento del motore; Interruttore del freno a doppia funzione. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 25 | Controllo dell’avvio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | Presa diagnostica;
Fari direzionali; Pompa del filtro antiparticolato (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30 | Attuatori per il controllo del motore:
Benzina: Bobine di accensione, elettrovalvole, iniettori, pompa del carburante; Diesel: elettrovalvole, riscaldatori. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 40 | Ventilatore dell’aria condizionata | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 40 | Tergicristallo lento/veloce | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 40 | Alimentazione dell’interfaccia dei sistemi embedded
(accensione positiva) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | – | Non utilizzato | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 | Semaforo a destra | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Pubblicità |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 10 | Faro abbagliante sinistro | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15 | Proiettore anabbagliante a sinistra | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 15 | Faro per immersioni a destra | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15 | Elettrovalvola con controllo temporale;
Sensori di ossigeno (benzina); Elettrovalvole (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 | Elettrovalvole di scarico della turbina e
Svuotamento del contenitore (benzina); Sensore del flusso d’aria (1,6 l THP 200); Sensore acqua diesel (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 5 | Controllo del ventilatore;
Pompa turbo (benzina); Motore Valvetronic (1,6 l THP 200). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tabella dei fusibili al massimo.
| Fusibile | Amp [A] | Descrizione |
| F1 | – | Non utilizzato |
| F2 | 5 | Interruttore del freno a doppia funzione |
| F3 | 5 | Unità di ricarica della batteria |
| F4 | 25 | Elettrovalvole ABS / ESP |
| F5 | – | Non utilizzato |
| F6 | 15 | Cambio automatico |
