Smart Forfour W454 (2004-2006) – Schema della scatola dei fusibili
Anno di produzione: 2004, 2005, 2006.
Fusibile dell’accendino (presa elettrica) su Volvo C70 (2010-2013). Il fusibile 16 è nella scatola dei fusibili.

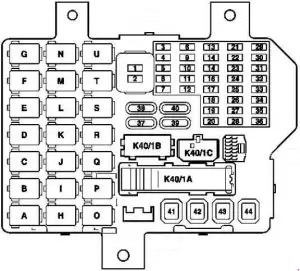

Scatola dei fusibili
| No. | Descrizione | [A] |
| 1 | Illuminazione interna Pannello di controllo nel pannello di controllo superiore Controllore SAM a sinistra Sensore pioggia / sensore luce Quadro strumenti Scambio pannello di controllo del portale combinato |
10 |
| 2 | Unità di controllo SAM sinistra | 10 |
| 3 | Piede sinistro e luce posteriore | 7,5 |
| 4 | Luce di parcheggio e luce posteriore destra | 7,5 |
| 5 | Tergicristallo anteriore | 20 |
| 6 | Vuoto | – |
| 7 | Specchio esterno riscaldato | 7,5 |
| 8 | Semaforo a destra | 10 |
| 9 | Semaforo a sinistra | 10 |
| 10 | Corno | 10 |
| 11 | Pompa del carburante | 15 |
| 12 | MOTORE 122,9, 134,9, 135,9:
Controllore elettronico motore Relè motore Relè valvola a farfalla |
20 |
| 13 | Circuito del gancio di traino (13 pin) 30 | 15 |
| 14 | Tetto scorrevole in vetro | 20 |
| 15 | Motore del tergicristallo posteriore | 15 |
| 16 | Più leggero | 15 |
| 17 | Fendinebbia posteriore | 7,5 |
| 18 | Regolazione dello specchio esterno | 7,5 |
| 19 | MOTORE 639.9: Unità di controllo EDG |
15 |
| 20 | MOTORE 639.9: Unità di controllo EDG Relè pompa carburante 2 Relè del motore |
7,5 |
| 21 | Fascio di luce a destra | 10 |
| 22 | Anabbagliante sinistro, regolazione della portata dei fari | 10 |
| 23 | Fendinebbia anteriore (fino al modello 04) | 15 |
| Fendinebbia anteriore (dal modello 05 in poi) | 10 | |
| 24 | Presa di diagnosi, chiusura centralizzata (fino al modello 04) | 15 |
| 25 | Circuito del gancio di traino (13 pin) 15 | 15 |
| 26 | Accensione delle luci di segnalazione | 15 |
| 27 | Radio | 15 |
| 28 | Sistema di allarme antifurto | 10 |
| 29 | Trasmissione manuale | 20 |
| 30 | Presa di diagnosi, chiusura centralizzata (dal modello 05) | 15 |
| 31 | Luci dei freni Interruttore luce freno (4 pin) |
15 |
| 32 | Unità di controllo e funzionamento AAC [KLA] | 7,5 |
| 33 | Unità Unità di controllo ESP
Unità di controllo del servosterzo Unità unità di controllo dei sistemi di sicurezza |
7,5 |
| 34 | MOTORE 122,9, 134,9, 135,9: Bobine di accensione |
10 |
| 35 | Unità di controllo EDG Relè pompa carburante 1 |
7,5 |
| 36 | Luci di retromarcia | 7,5 |
| 37 | Riscaldatore del lunotto posteriore | 30 |
| 38 | Sedili riscaldati | 30 |
| 39 | MOTORE 639.9: Unità di controllo EDG |
30 |
| 40 | Ventilatore del riscaldatore | 40 |
| 41 | Interruttore di accensione / interruttore di avviamento | 40 |
| 42 | Alzacristalli elettrici Pompa del sistema di pulizia dei fari |
40 |
| 43 | Motore della ventola di raffreddamento del motore | 40 |
| 44 | Unità di controllo elettronico per modulo leva del cambio (con cambio 717.474, 717.475) | 40 |
| Relè | ||
| A | Relè del finestrino elettrico | |
| B | Relè del clacson | |
| C | Relè pompa carburante 2 | |
| D | Relè del faro posteriore antinebbia | |
| E | Corriere start-up | |
| F | Relè motore benzina/diesel | |
| G | Alternatore a preeccitazione | |
| H | Relè del ventilatore del 1° stadio | |
| I | Relè luce nebbia | |
| J | Relè del riscaldatore | |
| K | Relè pompa carburante 1 | |
| L | Relè di trasmissione | |
| M | Ponte per gancio di traino | |
| N | Libero (staffetta di riserva) | |
| O | Relè del ventilatore di 2a fase | |
| P | Relè del sistema di pulizia dei fari | |
| Q | Relè dello sbrinamento del lunotto posteriore | |
| R | Plancia riscaldata | |
| S | Relè per anabbaglianti | |
| T | Relè degli abbaglianti | |
| U | Relè di accelerazione (solo con motore 134.910, 135.930 / 950) | |
