Audi A4 e S4 B9/8W (2017-2019) – scatola dei fusibili
Audi A4 e S4 B9/8W – Schema della scatola dei fusibili
Anno di fabbricazione: 2017, 2018, 2019.
Fusibile dell’accendino/presa elettrica su Audi A4 e S4 Il fusibile n. 6 (pannello fusibili nero C) si trova nella scatola dei fusibili nel vano gambe del conducente/passeggero.
Posizione della scatola dei fusibili

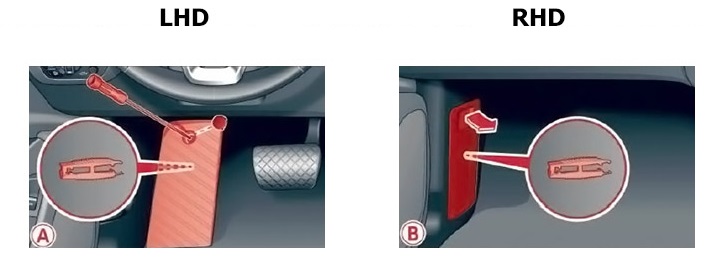

Spazio per il conducente/passeggero anteriore
Veicoli con volante sul lato sinistro: Si trova sotto il poggiapiedi.
Veicoli con il volante sul lato destro: Dietro il coperchio del vano portaoggetti.
Pozzetto lato guida

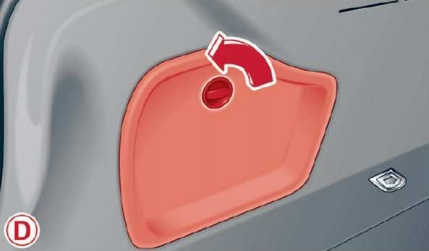

Vano bagagli
Si trova sul lato sinistro del bagagliaio, dietro il pannello di rivestimento.
Schemi della scatola dei fusibili
2017

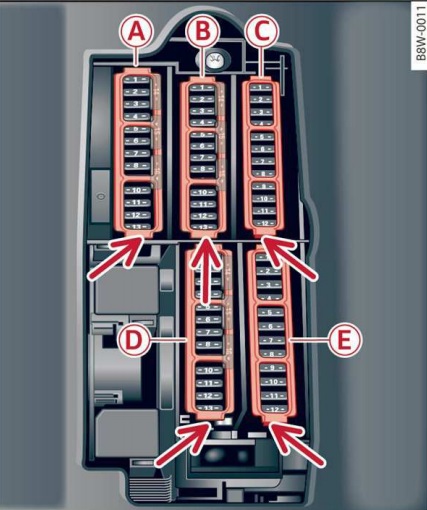

Spazio per le gambe del conducente e del passeggero anteriore (LHD)

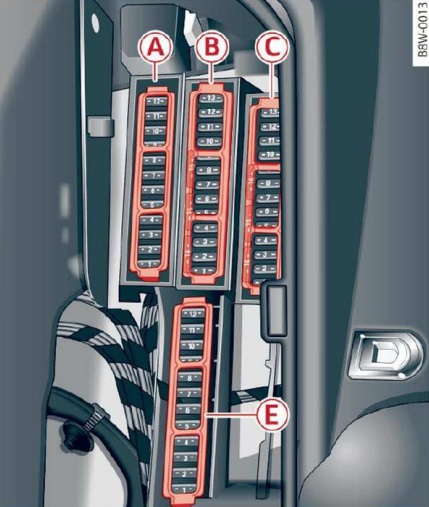

Spazio per le gambe del passeggero anteriore (RHD)
Assegnazione dei fusibili nell’abitacolo (gambe) (2017)
| Numero | Descrizione |
|---|---|
| Pannello marrone A | |
| 1 | – |
| 2 | Sensore del flusso d’aria di massa;
Regolazione dell’albero a camme. |
| 3 | Porte di scarico;
Iniettori del carburante; Ingresso del radiatore. |
| 4 | Pompa per vuoto;
Pompa dell’acqua calda; Sensore di particolato; Sensore di biodiesel. |
| 5 | Sensore luce freno |
| 6 | Valvole del motore |
| 7 | Sensore di ossigeno riscaldato;
Sensore del flusso d’aria di massa. |
| 8 | Pompa dell’acqua;
Pompa ad alta pressione; Valvola di controllo dell’alta pressione. |
| 9 | Pompa dell’acqua calda |
| 10 | Sensore di pressione dell’olio;
Sensore di temperatura dell’olio. |
| 11 | Sensore di posizione del pedale della frizione |
| 12 | Valvole del motore |
| 13 | Ventola del radiatore |
| 14 | Iniettori del carburante |
| 15 | Bobine di accensione |
| 16 | Pompa del carburante |
| Pannello rosso B. | |
| 1 | Sistema di allarme antifurto |
| 2 | Modulo di controllo del motore |
| 3 | Supporto lombare |
| 4 | Meccanismo di selezione automatica della trasmissione |
| 5 | Corno |
| 6 | Freno di stazionamento elettromeccanico |
| 7 | Modulo di controllo del cancello |
| 8 | Luci interne |
| 9 | – |
| 10 | Modulo di controllo airbag |
| 11 | Controllo elettronico della stabilità (ESC) |
| 12 | Connettore diagnostico;
Sensore di luce e pioggia |
| 13 | Sistema di controllo del clima |
| 14 | Modulo di controllo della porta anteriore destra |
| 15 | Compressore aria condizionata |
| Pannello C nero | |
| 1 | Riscaldamento dei sedili anteriori |
| 2 | Pulitori |
| 3 | Elettronica del faro sinistro |
| 4 | Tetto panoramico in vetro / tetto scorrevole / tetto inclinato |
| 5 | Modulo di controllo della porta anteriore sinistra |
| 6 | Prese di corrente |
| 7 | Modulo di controllo del portellone posteriore destro |
| 8 | – |
| 9 | Elettronica del faro destro |
| 10 | Lavacristalli;
Lavafari. |
| 11 | Modulo di controllo della porta posteriore sinistra |
| Pannello nero D | |
| 1 | Ventilazione del sedile;
Specchio retrovisore; Controllo del sistema di climatizzazione posteriore. |
| 2 | Gateway;
Sistema di controllo del clima. |
| 3 | Regolazione del suono dell’attuatore, suono dello scarico |
| 4 | Sensore di posizione del pedale della frizione |
| 5 | Avvio del motore |
| 6 | – |
| 7 | – |
| 8 | Collegamento a casa |
| 9 | Controllo adattivo della velocità di crociera |
| 10 | – |
| 11 | Videocamera |
| 12 | Faro LED Matrix e faro LED destro |
| 13 | Faro LED a matrice e faro LED a sinistra |
| 14 | Tergicristallo posteriore |
| Pannello rosso E. | |
| 1 | Bobine di accensione |
| 2 | Valvole per serbatoi di gas naturale |
| 3 | – |
| 4 | – |
| 5 | Supporto motore |
| 6 | Cambio automatico |
| 7 | Cruscotto |
| 8 | Impianto di climatizzazione (soffiante) |
| 9 | – |
| 10 | Controllo dinamico |
| 11 | Avvio del motore |

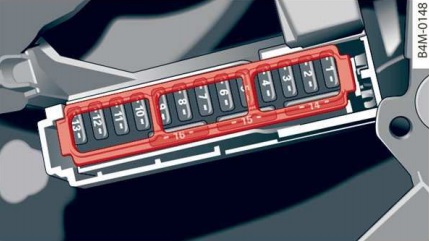

Pozzetto lato guida
Assegnazione dei fusibili nell’abitacolo lato guida (2017)
| Numero | Descrizione |
|---|---|
| 1 | – |
| 2 | Telefono |
| 3 | – |
| 4 | Schermata principale |
| 5 | Interfaccia musicale Audi |
| 6 | Comandi del climatizzatore anteriore |
| 7 | Blocco del piantone dello sterzo |
| 8 | Display del sistema di infotainment |
| 9 | Quadro strumenti |
| 10 | Unità Informazione e intrattenimento |
| 11 | Interruttore della luce |
| 12 | Elettronica del piantone dello sterzo |
| 13 | – |
| 14 | Sistema di infotainment |
| 15 | – |
| 16 | Riscaldamento del volante |
Lato sinistro dello stivale
Assegnazione dei fusibili nel bagagliaio sinistro (2017)
| Numero | Descrizione |
|---|---|
| Pannello nero A | |
| 1 | – |
| 2 | Sbrinatore del parabrezza |
| 3 | Sbrinatore del parabrezza |
| 4 | – |
| 5 | Controllo delle sospensioni |
| 6 | Cambio automatico |
| 7 | Defangatore del lunotto posteriore |
| 8 | Riscaldamento dei sedili posteriori |
| 9 | Luci posteriori |
| 10 | Tenditore della cintura di sicurezza sinistro |
| 11 | Sistema di chiusura centralizzata |
| 12 | Portellone del bagagliaio elettrico |
| Pannello rosso B. | |
| – | Non assegnato |
| Pannello marrone C | |
| 1 | – |
| 2 | Telefono |
| 3 | Supporto lombare |
| 4 | Assistenza laterale Audi |
| 5 | – |
| 6 | – |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | – |
| 11 | – |
| 12 | Collegamento a casa |
| 13 | Telecamera di retromarcia;
Telecamere periferiche. |
| 14 | Luce posteriore destra |
| 15 | – |
| 16 | Tenditore della cintura di sicurezza destro |
| Pannello rosso E. | |
| 1 | – |
| 2 | Amplificatore del suono |
| 3 | AdBlue |
| 4 | – |
| 5 | Gancio di traino (luce destra) |
| 6 | – |
| 7 | Gancio di traino |
| 8 | Gancio di traino (luce sinistra) |
| 9 | Gancio di traino (presa) |
| 10 | Differenziale sportivo |
| 11 | Annuncio blu |
2018
Spazio per le gambe del conducente e del passeggero anteriore (LHD)
Spazio per le gambe del passeggero anteriore (RHD)
Distribuzione dei fusibili nell’abitacolo (nel vano gambe) (2018)
| Numero | Descrizione |
|---|---|
| Pannello marrone A | |
| 1 | – |
| 2 | Sensore del flusso d’aria di massa;
Regolazione dell’albero a camme; Pompa di raffreddamento dell’aria di sovralimentazione. |
| 3 | Porte di scarico;
Iniettori del carburante; Ingresso del radiatore. |
| 4 | Pompa per vuoto;
Pompa dell’acqua calda; Sensore di particolato; Sensore di biodiesel. |
| 5 | Sensore luce freno |
| 6 | Valvole del motore;
Regolazione dell’albero a camme. |
| 7 | Sensore di ossigeno riscaldato;
Sensore del flusso d’aria di massa. |
| 8 | Pompa dell’acqua
Pompa ad alta pressione; Valvola di controllo dell’alta pressione. |
| 9 | Pompa dell’acqua calda |
| 10 | Sensore di pressione dell’olio;
Sensore di temperatura dell’olio. |
| 11 | Sensore di posizione del pedale della frizione |
| 12 | Valvole del motore |
| 13 | Ventola del radiatore |
| 14 | Iniettori del carburante |
| 15 | Bobine di accensione |
| 16 | Pompa del carburante |
| Pannello rosso B. | |
| 1 | Sistema di allarme antifurto |
| 2 | Modulo di controllo del motore |
| 3 | Supporto lombare |
| 4 | Meccanismo di selezione automatica della trasmissione |
| 5 | Corno |
| 6 | Freno di stazionamento elettromeccanico |
| 7 | Modulo di controllo del cancello |
| 8 | Luci interne |
| 9 | – |
| 10 | Modulo di controllo airbag |
| 11 | Controllo elettronico della stabilità (ESC) |
| 12 | Connettore diagnostico;
Sensore di luce e pioggia |
| 13 | Sistema di controllo del clima |
| 14 | Modulo di controllo della porta anteriore destra |
| 15 | Compressore aria condizionata |
| Pannello nero C | |
| 1 | Riscaldamento dei sedili anteriori |
| 2 | Pulitori |
| 3 | Elettronica del faro sinistro |
| 4 | Tetto panoramico in vetro / tetto scorrevole / tetto inclinato |
| 5 | Modulo di controllo della porta anteriore sinistra |
| 6 | Prese di corrente |
| 7 | Modulo di controllo del portellone posteriore destro |
| 8 | Quattro ruote motrici |
| 9 | Elettronica del faro destro |
| 10 | Lavacristalli;
Lavafari. |
| 11 | Modulo di controllo della porta posteriore sinistra |
| Pannello nero D | |
| 1 | Ventilazione del sedile;
Specchio retrovisore; Controllo del sistema di climatizzazione posteriore. |
| 2 | Gateway;
Sistema di controllo dell’aria condizionata. |
| 3 | Regolazione del suono dell’attuatore, suono dello scarico |
| 4 | Sensore di posizione del pedale della frizione |
| 5 | Avvio del motore |
| 6 | – |
| 7 | Porta di ricarica USB posteriore |
| 8 | Collegamento a casa |
| 9 | Controllo adattivo della velocità di crociera |
| 10 | – |
| 11 | Videocamera |
| 12 | Faro LED Matrix e faro LED destro |
| 13 | Faro LED a matrice e faro LED a sinistra |
| 14 | Tergicristallo posteriore |
| Pannello rosso E. | |
| 1 | Bobine di accensione |
| 2 | Valvole per serbatoi di gas naturale |
| 3 | – |
| 4 | – |
| 5 | Supporto motore |
| 6 | Cambio automatico |
| 7 | Cruscotto |
| 8 | Impianto di climatizzazione (soffiante) |
| 9 | – |
| 10 | Controllo dinamico |
| 11 | Avvio del motore |
Lato pozzetto
Assegnazione dei fusibili nell’abitacolo lato guida (2018)
| Numero | Descrizione |
|---|---|
| 1 | – |
| 2 | Telefono |
| 3 | – |
| 4 | Schermata principale |
| 5 | Interfaccia musicale Audi;
Porta di ricarica USB. |
| 6 | Comandi del climatizzatore anteriore |
| 7 | Blocco del piantone dello sterzo |
| 8 | Display del sistema di infotainment |
| 9 | Quadro strumenti |
| 10 | Unità Informazione e intrattenimento |
| 11 | Interruttore della luce |
| 12 | Elettronica del piantone dello sterzo |
| 13 | – |
| 14 | Sistema di infotainment |
| 15 | – |
| 16 | Riscaldamento del volante |
Lato sinistro dello stivale
Assegnazione dei fusibili nel bagagliaio sinistro (2018)
| Numero | Descrizione |
|---|---|
| Pannello nero A | |
| 1 | – |
| 2 | Sbrinatore del parabrezza |
| 3 | Sbrinatore del parabrezza |
| 4 | – |
| 5 | Controllo delle sospensioni |
| 6 | Cambio automatico |
| 7 | Defangatore del lunotto posteriore |
| 8 | Riscaldamento dei sedili posteriori |
| 9 | Luci posteriori |
| 10 | Tenditore della cintura di sicurezza a sinistra |
| 11 | Sistema di chiusura centralizzata |
| 12 | Portellone del bagagliaio elettrico |
| Pannello rosso B. | |
| – | Non assegnato |
| Pannello marrone C | |
| 1 | – |
| 2 | Telefono |
| 3 | Supporto lombare |
| 4 | Assistenza laterale Audi |
| 5 | – |
| 6 | – |
| 7 | – |
| 8 | Modulo intelligente (serbatoio) |
| 9 | – |
| 10 | – |
| 11 | Batteria da 12 V. |
| 12 | Collegamento a casa |
| 13 | Telecamera di retromarcia;
Telecamere periferiche. |
| 14 | Luce posteriore destra |
| 15 | – |
| 16 | Tenditore della cintura di sicurezza destro |
| Pannello rosso E. | |
| 1 | – |
| 2 | Amplificatore del suono |
| 3 | Riscaldamento dell’AdBlue |
| 4 | – |
| 5 | Gancio di traino (luce destra) |
| 6 | – |
| 7 | Gancio di traino |
| 8 | Gancio di traino (luce sinistra) |
| 9 | Gancio di traino (presa) |
| 10 | Differenziale sportivo |
| 11 | Annuncio blu |
