BMW 3 E36 e E35/5 (1990-2000) – Scatola dei fusibili
BMW 3 E36 e E35/5 (1990-2000) – Schema della scatola dei fusibili
Anno di produzione: 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.
Fusibile dell’accendisigari (presa elettrica) nella BMW 3 E36 e E35/5 (1990-2000). Il fusibile 32 è nella scatola dei fusibili.
Scatola di distribuzione anteriore
| Fusibile | Ampere [A] | Descrizione |
| 1 | 30 | Tetto inclinato e scorrevole elettrico (SHD) |
| 2 | 15 | Dal 9/93 in poi: Gancio di traino |
| 5 | Dal 9/96 in poi: Sistema di controllo del motore | |
| 3 | 30 | Centralina di controllo intervallo tergicristalli/lavaggio (Touring, Compact) Sistema lavafari (SRA) Radio / HiFi (dal 9/94 all’8/95) |
| 4 | 15 | Relè di soccorso morsetto 15 (sedili riscaldati) |
| 5 | 30 | Interruttore di regolazione del sedile del passeggero |
| 6 | 20 | Relè dello sbrinatore posteriore |
| 30 | Relè dello sbrinatore posteriore | |
| 7 | 5 | Indicatore elettronico di marcia interruttore della chiusura centralizzata interruttore della serratura della porta del conducente chiusura centralizzata (ZV) per la porta del conducente modulo di chiusura centralizzata (ZVM) Modulo di chiusura centralizzata delle porte (ZV) Guida per i passeggeri Interruttore della serratura della porta del passeggero unità di controllo, telecomando chiusura del coperchio sul retro del relè copertura posteriore per l’immobilizzatore centrale (Touring) Microinterruttore porta posteriore (soft top meccanico con cambio tetto) Blocco Modulo tetto morbido apribile con funzione di conversione Modulo tetto morbido controllo antifurto (alpine) |
| 8 | 15 | Relè modulo di controllo del clacson antifurto (Alpine) |
| 9 | 20 | Radio Amplificatore HiFi Subwoofer Caricatore CD (fino all’8/93) Terminale relè R (fino a 8/92) |
| 10 | 30 | Sistema antibloccaggio (ABS) Controllo automatico della stabilità (ASC) |
| 11 | 7,5 | nessun CCM: Fascio di luce a sinistra Da MCC: Controllare il modulo di controllo |
| 12 | 7,5 | nessun CCM: Fascio di luce a destra Da MCC: Controllare il modulo di controllo |
| 13 | 5 | Relè comfort (modello a 2 porte) |
| 14 | 30 | Modulo finestrino lato guida (fino a 8/93) Modulo finestrino lato passeggero (fino a 8/93) Unità di controllo ZKE (ZKE IV; dal 9/93) |
| 15 | 15 | Fendinebbia sinistro Fendinebbia destro Quadro strumenti |
| 7,5 | Fendinebbia sinistro Fendinebbia destro Quadro strumenti |
|
| 16 | 5 | Relè del compressore dell’aria condizionata Ventilatore ausiliario stadio 1 (relè velocità normale) Ventilatore ausiliario stadio 2 (relè alta velocità) |
| 17 | 10 | nessun CCM: Interruttore dei fendinebbia (interruttore dei fendinebbia posteriori). |
| 7,5 | Da CCM: Interruttore dei fendinebbia (interruttore dei fendinebbia posteriori). | |
| 18 | 15 | Pompa del carburante |
| 19 | 15 | a 8/92: Scatola relè riscaldamento/ventilazione parcheggio |
| 30 | Dall’8/93 in poi: Modulo relè | |
| 20 | 30 | a 8/92: Interruttore della ventola dal 9/92 in poi: non ventilato parcheggio: Relè della ventola di riscaldamento con ventola parcheggio: Relè della ventola di riscaldamento Relè del ventilatore indipendente |
| 21 | 5 | Sistema antibloccaggio (ABS) Controllo automatico della stabilità (ASC) |
| 22 | 5 | Cambiamento Diodo di codifica delle luci diurne |
| 23 | 5 | Interruttore combinato (indicatore di direzione/interruttore Anabbaglianti) Combinazione indicatori Interruttore termico (LA, Giappone) Unità di controllo ABS Relè dello sbrinatore posteriore Orologio multifunzione / Display di bordo / Computer di bordo Terminale del relè alleviare 15 Da IHKA: aria condizionata automatica con controllo del riscaldamento: valvole per acqua regolatore di temperatura |
| 24 | 10 | Interruttore termico, riscaldatori ugelli Controllore del sensore del tetto Controllore a specchio Ausili per il parcheggio |
| 25 | 5 | Cambiamento Modulo relè luci diurne (dal 9/97) Relè abbaglianti (da 9/94 a 8/97) Relè a fascio passante (dal 9/92 all’8/94) Relè della luce di parcheggio sinistra (da 9/93 a 8/94 ) Relè luce di parcheggio destra / luce targa (da 9/93 a 8/94) |
| 26 | 15 | ALL’8/92: Connettore dell’interruttore di programma ausiliario (USA) Interruttore di gamma del cambio automatico Connettore diagnostico Interruttore di retromarcia (senza EGS) |
| 10 | Dal 9/92 in poi: Interruttore di gamma del cambio automatico. programma Combustibile per riscaldamento (diesel) Corriere disattivazione alternatore (diesel) Connettore diagnostico Interruttore di livello dell’olio, termico Relè del sensore di ossigeno e della pompa dell’aria Interruttore di retromarcia Unità di controllo SMG Pompa a relè modulo idraulicoIdraulica Relè di avviamento Immobilizzatore Riscaldatore della linguetta dell’acceleratore |
|
| 27 | 5 | Quadro strumenti |
| 28 | 5 | Da EGS: interruttore di gamma del cambio automatico dell’SMG: Unità di controllo SMG. Indicatore elettronico Indicatore di marcia, console centrale |
| 29 | 7,5 | Semaforo a sinistra |
| 30 | 7,5 | Semaforo a destra |
| 31 | 5 | Quadro strumenti Display di bordo / orologio multifunzione Computer di bordo Orologio analogico Modulo campana Unità di controllo dell’immobilizzatore elettronico (EWS II; dal 9/94) Luce antifurto (DWA) DA IHKA: valvole per acqua Climatizzatore automatico DE IHKR: Pannello di controllo IHKR Modulo di controllo del climatizzatore integrato |
| 32 | 30 | Accendisigari anteriore Lettura del relè luminoso |
| 33 | 10 | Interruttore di accensione (condizione al 9/93) Presa di ricarica Interruttore della luce Interruttore CD (dal 9/93 in poi) Telefono cellulare Relè di riscaldamento della serratura della porta Illuminazione del vano bagagli Illuminazione del vano bagagli Vano interno posteriore, centrale (Touring) Gruppo ottico del bagagliaio destro (compatto) Illuminazione interna, posteriore destra (con luce di lettura) Illuminazione. Interno, posteriore sinistro (con luce di lettura) Luce interna / di lettura, anteriore (con ZKE) Controllore ZKE (dal 9/93) Luce della gamba anteriore sinistra (luce anteriore destra) Luce di parcheggio ) Relè della luce di parcheggio sinistra Modulo finestrino lato guida (fino all’8/93) |
| 34 | 15 | Relè per luci di emergenza Sensore di allarme collisione (con sensore di allarme collisione) |
| 35 | 25 | Da ZVM: Modulo di chiusura centralizzata (ZVM). a partire da autista ZKE: ZKE |
| 36 | 30 | Modulo di pulizia/lavaggio (Low II) / Modulo di pulizia/lavaggio |
| 37 | 10 | Cambiamento Relè luci di parcheggio/luci targa destro |
| 38 | 30 | Sistema antibloccaggio (ABS) Controllo automatico della stabilità (ASC) |
| 39 | 7,5 | Relè del compressore dell’aria condizionata |
| 40 | 30 | Interruttore di regolazione del sedile Interruttore del supporto lombare del conducente |
| 41 | 30 | Relè per ventilatore ausiliario stadio 1 (basso; solo diesel) Relè stadio 2 del ventilatore ausiliario (alto) |
| 42 | 7,5 | Controllo elettronico del sedile Sensore d’urto lato guida Sensore d’urto lato guida Sensore passeggero ribaltamento Modulo diagnostico airbag Interruttore della fibbia della cintura di sicurezza del conducente |
| 43 | 5 | Illuminazione interna, posteriore destra Illuminazione interna, posteriore sinistra Interruttore superiore Hifi Modulo di chiusura centralizzata (ZVM) Controllore ZKE Relè audio surround Illuminazione Specchietto retrovisore passeggero Illuminazione dello specchietto retrovisore del conducente Lampada Interno/lettura, anteriore Modulo tetto rigido retrattile convertibile Controllore, telecomando Telefono cellulare Relè della luce di lettura Modulo di controllo antifurto (Alpine) |
| 44 | 15 |
Modulo Modulo tergicristallo/lavaggio (Low II) Unità di controllo intervallo tergicristallo/lavaggio posteriore (Touring, Compact) Interruttore intervallo tergicristalli (Touring, Compact) Radio Illuminazione / Interruttore nel pratico vano portaoggetti della radio Modulo doppio relè (fino a 8/95) Terminale relè R (fino a 8/92) |
| 45 | 7,5 | Modulo di controllo della verifica Trasmettitore-ricevitore (EWS II; dal 9/95) Interruttore di avviamento (dal 9/96 in poi) Computer di bordo / orologio multifunzione / display di bordo Relè tergicristallo (fino all’8/95) Relè del motore del tergicristallo (fino a 8/95) |
| 46 | 15 | Kit interruttore frizione indicatori Interruttore della luce del freno Modulo Interruttore di controllo della velocità di crociera Spina di connessione dati (dal 9/95) Computer di bordo (BC-low) |
| Corriere | ||
| R1 | Relè della pompa del carburante | |
| Relè del sensore di ossigeno e della pompa dell’aria (M3) | ||
| Relè della pompa dell’aria secondaria | ||
| Modulo di controllo motore a relè | ||
| Relè di arresto dell’alternatore (diesel) | ||
| R2 | Modulo di controllo motore a relè | |
| Relè della pompa del carburante | ||
| R3 | Relè del sensore di ossigeno | |
| EKP e avviare il relè del sensore | ||
| Relè del motore del tergicristallo | ||
| Modulo di controllo motore a relè | ||
| Relè della pompa dell’aria secondaria | ||
| Relè della pompa di mandata (diesel) | ||
| R4 | Relè del clacson | |
| R5 | Relè luce nebbia | |
| R6 | Relè abbaglianti (fino a 8/93) | |
| Relè a fascio passante (dal 9/93 in poi) | ||
| R7 | Relè per anabbaglianti (fino a 8/93) | |
| Relè degli abbaglianti (dal 9/93 in poi) | ||
| Relè della pompa dell’aria secondaria | ||
| R8 | Relè per luci di emergenza | |
| R9 | Relè della soffiante | |
| R10 | Relè dello sbrinatore posteriore | |
| R11 | Relè ABS | |
| R12 | Relè del motore della pompa ABS | |
| Relè motore pompa ABS, temporizzato | ||
| R13 | Relè fase 2 del ventilatore ausiliario (alta velocità) | |
| R14 | Relè del compressore dell’aria condizionata | |
| R15 | Relè fase 1 del ventilatore ausiliario (bassa velocità) | |

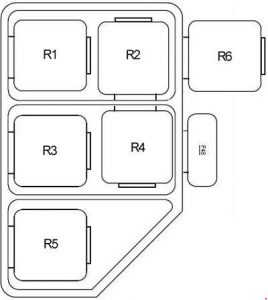

Portarelè sotto il lato sinistro del cruscotto
| Fusibile | Ampere [A] | Descrizione |
| 48 | 40 | Relè fase 2 del ventilatore ausiliario (alta velocità) |
| 50 | 5 | Valvola a farfalla per gas di scarico carbone |
| Relè | ||
| R1 | Relè di ventilazione indipendente | |
| R2 | Doppio relè (fino a 8/95) | |
| R3 | Sensore di allarme collisione | |
| R4 | Modulo lavafari/nebbia (SRA) (fino a 8/95) | |
| Relè degli abbaglianti | ||
| Relè delle luci di marcia diurna | ||
| R5 | Relè comfort | |
| Relè comfort del tetto ripiegabile | ||
| R6 | Terminale relè di soccorso R (fino a 8/92) | |
Striscia di collegamento sotto il lato sinistro del cruscotto
| Fusibile | Ampere [A] | Descrizione |
| 47 | 158 | Corriere del Corno (alpino) Computer di bordo Modulo di controllo antifurto (Alpine) |
| Relè | ||
| R1 | Terminale relè di soccorso 15 | |
| Relè avvisatore acustico (compatto) | ||
| R2 | Relè di retroilluminazione | |
| Relè tergicristallo (fino all’8/95) | ||
| R3 | Relè del motore del tergicristallo (fino a 8/95) | |
| R4 | Corriere articolato | |
| Relè di avviamento (fino all’8/94) | ||
| Relè di avviamento (dal 9/93 al 9/94) | ||
Striscia di giunzione sotto il lato destro del cruscotto
| Numero | Descrizione |
| R1 | Relè luce di parcheggio destra / luce targa |
| R2 | Relè della luce di parcheggio sinistra |
| Interruttore termico (LA, Giappone) | |
| R3 | Relè di riscaldamento della serratura della porta |
| R4 | AVVERTENZA: le assegnazioni dei terminali e dei cablaggi per i singoli connettori variano a seconda del livello di equipaggiamento del veicolo, del modello e del mercato. |
