Chevrolet Aveo (2012-2020) – Scatola dei fusibili
Chevrolet Aveo (2012-2020) – Schema della scatola dei fusibili
Anno di fabbricazione: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Fusibile dell’accendisigari (presa di corrente) È il fusibile n. 34 (CIGAR APO) nella scatola dei fusibili del quadro strumenti.
Posizione della scatola dei fusibili
Pannello strumenti
La scatola dei fusibili si trova sul cruscotto (lato guida) dietro il coperchio.
Vano motore
La scatola dei fusibili si trova nel vano motore, accanto alla batteria.
Schemi della scatola dei fusibili
2013, 2014, 2015, 2016

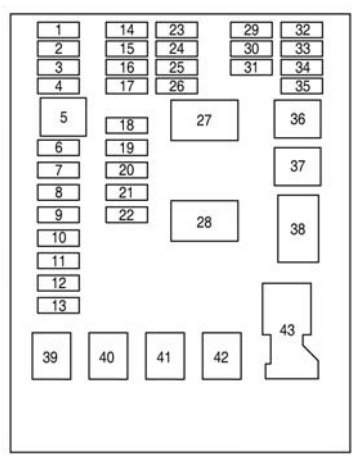

Cruscotto
Assegnazione dei fusibili del quadro strumenti (2013-2016)
No. | Descrizione |
---|---|
1 | DLIS |
2 | Connettore di collegamento dati |
3 | Airbag |
4 | Carico dell’ascensore |
5 | Prenotazione |
6 | Modulo di controllo della carrozzeria 8 |
7 | Modulo di controllo della carrozzeria 7 |
8 | Modulo di controllo della carrozzeria 6 |
9 | Modulo di controllo della carrozzeria 5 |
10 | Modulo di controllo della carrozzeria 4 |
11 | Modulo di controllo della carrozzeria 3 |
12 | Modulo di controllo della carrozzeria 2 |
13 | Modulo di controllo della carrozzeria 1 |
14 | Quadro strumenti |
15 | OnStar |
16 | Assistente al parcheggio posteriore a ultrasuoni |
17 | Centro informazioni per i conducenti |
18 | Audio |
19 | Rimorchio |
20 | VLBS |
21 | CHEVYSTAR |
22 | Riscaldamento;
Ventilazione; Aria condizionata. |
23 | HDLPALC |
24 | Frizione |
25 | Set di indicatori;
Rilevamento automatico dei passeggeri. |
26 | Airbag dispiegato;
Manovella |
27 | Relè di avvio |
28 | Rilascio della backdoor |
29 | Crank Trailer |
30 | Orologio di primavera |
31 | Riscaldamento, ventilazione e climatizzazione |
32 | Prenotazione |
33 | Tetto apribile |
34 | Più leggero |
35 | Prenotazione |
36 | Alzacristalli posteriori elettrici |
37 | Alzacristalli elettrici anteriori |
38 | RAP/ACCY |
39 | Convertitore CC/CC |
40 | Comando espresso del finestrino del conducente su/giù |
41 | PTC2 |
42 | PTC1 |
43 | Connettore della batteria |

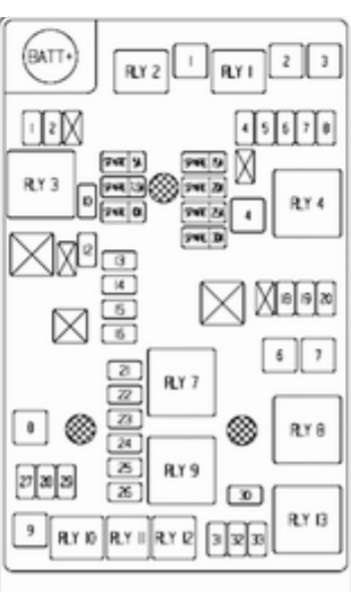

Vano motore (motori LUV e LUW)
Assegnazione di fusibili e relè nel vano motore (LUV e LUW, 2013-2016)
No. | Descrizione |
---|---|
Mini | |
1 | Valvola del sistema frenante antibloccaggio |
2 | Tetto apribile |
3 | Non utilizzato |
4 | Tergicristallo posteriore |
5 | Controllo della tensione regolabile |
6 | Liquido per freni antibloccaggio |
7 | Rilevamento automatico dei passeggeri/ROS |
8 | Specchio retrovisore esterno |
9 | Non utilizzato |
10 | Defangatore del lunotto posteriore |
11 | Non utilizzato |
12 | Specchio retrovisore esterno riscaldato |
13 | Sedile anteriore riscaldato |
14 | Modulo di controllo del sistema di alimentazione 1 |
15 | Carburante flessibile |
16 | Lavatrice |
17 | Pompa del carburante (1,8 l) |
18 | Modulo di controllo motore 5 |
19 | Modulo di controllo del sistema di alimentazione 2/livellamento |
20 | Modulo di controllo della trasmissione 1 |
21 | Modulo di controllo motore 1 |
22 | Bobina |
23 | Modulo di controllo motore 4 |
24 | Modulo di controllo motore 3 |
25 | Modulo di controllo motore 2 |
26 | Iniettore;
Bobina di accensione. |
27 | Modulo di controllo del motore |
28 | Frizione del compressore dell’aria condizionata |
29 | Modulo di controllo della trasmissione |
30 | Corno |
31 | Fari fendinebbia anteriori |
32 | Semaforo a sinistra |
33 | Diritti del semaforo |
RICAMBI | Riserva |
Tipo J | |
1 | Sistema antibloccaggio a pompa |
2 | Tergicristallo anteriore |
3 | Soffiante |
4 | Messa in servizio/avviamento IEC |
5 | Non utilizzato |
6 | Ventola di raffreddamento K5 |
7 | Ventola di raffreddamento K4 |
8 | EVP |
9 | Inizio |
Relè | |
RLY 1 | Relè di controllo del tergicristallo anteriore |
RLY 2 | Relè velocità tergicristalli anteriori |
RLY 3 | Relè dello sbrinatore del lunotto posteriore |
RLY 4 | Relè di marcia/avvio |
RLY 5 | Non utilizzato |
RLY 6 | Relè pompa carburante (1,8 l) |
RLY 7 | Relè della ventola di raffreddamento K2 (1,4 l) |
RLY 8 | Relè della ventola di raffreddamento K3 (1,8 l);
Ventola di raffreddamento K3 relè ad alta corrente (1,4 l). |
RLY 9 | Corriere di trasmissione |
RLY 10 | Attivazione del relè di alta corrente |
RLY 11 | Relè della frizione del compressore dell’aria condizionata |
RLY 12 | Relè degli abbaglianti |
RLY 13 | Relè della ventola di raffreddamento K1 |
Vano motore (motore LWE)
Assegnazione dei fusibili e dei relè nel vano motore (LWE, 2013-2016)
No. | Descrizione |
---|---|
Mini | |
1 | Valvola del sistema frenante antibloccaggio |
2 | Tetto apribile |
3 | Non utilizzato |
4 | Potenza variabile della pompa dell’acqua |
5 | Specchio retrovisore esterno |
6 | AOS/ROS |
7 | Olio ABS |
8 | Controllo della tensione regolabile |
9 | Tergicristallo posteriore |
10 | Non utilizzato/IBS (se in dotazione) |
11 | Defangatore del lunotto posteriore |
12 | Non utilizzati;
Blocco elettrico del piantone dello sterzo (se in dotazione). |
13 | Non utilizzati;
Valvola SAI (se in dotazione). |
14 | Specchio retrovisore esterno riscaldato |
15 | Sedile anteriore riscaldato |
16 | Modulo di controllo del sistema di alimentazione 1 |
17 | Fuori dal barattolo |
18 | Tergicristallo |
19 | Pompa del carburante (se in dotazione) |
20 | Modulo di controllo motore 5 |
21 | Modulo di controllo del sistema di alimentazione 2/livellamento |
22 | Modulo di controllo del cambio 1/Convertitore DC-DC |
23 | Potenza ausiliaria della pompa dell’acqua |
24 | Modulo di controllo motore 1 |
25 | Bobina |
26 | Modulo di controllo motore 4 |
27 | Modulo di controllo motore 3 |
28 | Modulo di controllo motore 2 |
29 | Bobina di iniezione/accensione |
30 | Modulo di controllo del motore |
31 | Frizione del compressore dell’aria condizionata |
32 | Modulo di controllo della trasmissione |
33 | Corno |
34 | Fari fendinebbia anteriori |
35 | Semaforo a sinistra |
36 | Diritti del semaforo |
Tipo J | |
1 | Tergicristallo anteriore |
2 | Sistema antibloccaggio a pompa |
3 | Soffiante |
4 | Messa in servizio/avviamento IEC |
5 | REC |
6 | Ventola di raffreddamento K4 |
7 | Ventola di raffreddamento K5 |
8 | Pompa SAI (se in dotazione) |
9 | EVP |
10 | Inizio |
Microtrasmettitori | |
RLY 1 | Comando del tergicristallo anteriore |
RLY 3 | Velocità del tergicristallo anteriore |
Relè HC-Micro | |
RLY 7 | Alimentazione della pompa dell’acqua ausiliaria (se in dotazione) |
RLY 12 | Inizio |
Relè U-Micro | |
RLY 2 | Potenza variabile della pompa dell’acqua |
RLY 6 | Valvola non utilizzata/SAI (se in dotazione) |
RLY 8 | Pompa del carburante (se in dotazione) |
RLY 13 | Frizione del compressore dell’aria condizionata |
RLY 14 | Fari abbaglianti |
Mini relè | |
RLY 4 | Fendinebbia posteriore |
RLY 5 | Attrezzatura/Manovella |
RLY 9 | Pompa SAI (se in dotazione) |
RLY 10 | Ventola di raffreddamento K3 |
RLY 11 | P/T |
RLY 15 | Ventola di raffreddamento K1 |
2017, 2018, 2019, 2020
Cruscotto
Assegnazione dei fusibili sul cruscotto (2017, 2018)
Nome | Descrizione |
---|---|
DLS | Interruttore di accensione a logica discreta |
DLC | Connettore di collegamento dati |
SDM | Sensore e modulo diagnostico |
L/TARDADO | Copertura del vano bagagli posteriore |
PWR WNDW POSTERIORE | Alzacristalli elettrici posteriori |
BCM8 | Modulo di controllo della carrozzeria 8 |
BCM7 | Modulo di controllo della carrozzeria 7 |
BCM6 | Modulo di controllo della carrozzeria 6 |
BCM5 | Modulo di controllo della carrozzeria 5 |
BCM4 | Modulo di controllo della carrozzeria 4 |
BCM3 | Modulo di controllo della carrozzeria 3 |
BCM2 | Modulo di controllo della carrozzeria 2 |
BCM1 | Modulo di controllo della carrozzeria 1 |
IPC | Kit indicatore cruscotto |
TELEMATICA | Telematica |
PAS/SBSA | Sistema di assistenza al parcheggio;
Sistema di avviso dell’angolo cieco. |
DOCCIA SNSR | Tergicristallo con sensore pioggia |
AUDIO | Audio |
TRAILER1 | Trailer 1 |
LDW/FCA | Avviso di deviazione dalla corsia;
Avviso di collisione in avanti. |
CGM | Modulo porta centrale |
HVAC1 | Riscaldamento, ventilazione e climatizzazione 1 |
HLLD SW | Interruttore di livellamento automatico dei fari |
IPC/AOS | Cruscotto pannello strumenti;
Display per il rilevamento automatico dei passeggeri. |
RICAMBI | – |
TRAILER2 | Gancio di traino 2 |
OROLOGIO | Molla airbag |
HVAC2 | Riscaldamento, ventilazione e climatizzazione 2 |
HTD STR WHL | Volante riscaldato |
RICAMBI | – |
S/ROOF SW | Interruttore di apertura del tetto |
CIGAR APO | Presa di corrente ausiliaria per sigari |
ESCL | Blocco elettrico del piantone dello sterzo |
PWR WNDW FRONT | Alzacristalli anteriori elettrici |
IRAP ACCY | Accessorio IRAP |
BATT CONN | Connettore della batteria |
CORSA RELÈ | Avvio del relè |
L/ELAY TERROR | Relè del portellone posteriore |
RELAZIONE IRAP | Relè IRAP |
RAP/ACCY RELAY | Alimentazione accessoria conservata;
Relè accessorio. |
