Chrysler Pacifica (2022) - scatola dei fusibili

Chrysler Pacifica – Schema della scatola dei fusibili

Anno di fabbricazione: 2022.

FUSIBILI SOTTO IL COPERCHIO

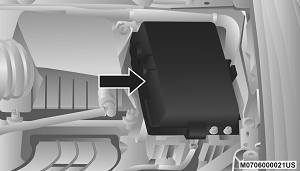

Il centro di distribuzione dell’energia (PDC) si trova nel vano motore, vicino alla batteria. Questo centro contiene cartucce di fusibili, minifusibili, microfusibili, interruttori e relè. All’interno della copertina è stampata un’etichetta che identifica ogni componente.

Assicurarsi che il motore sia spento prima di eseguire qualsiasi procedura sulla PDC.

Rimuovere il coperchio sbloccando le due serrature situate su entrambi i lati del coperchio della PDC; evitare di utilizzare cacciaviti o altri strumenti per rimuovere il coperchio in quanto potrebbero esercitare una forza eccessiva e causare rotture/danni alle parti.

Dopo la manutenzione, fissare il coperchio con due serrature.

Centro di distribuzione dell’energia elettrica

Recesso	Fusibile della cassetta	Fusibile a lama	Descrizione
*Se in dotazione
F06	–	–	Non popolato
F07	–	25 da pulire	Bobina di accensione/iniettore di carburante
F08	–	–	Non popolato
F09	–	25 da pulire	Amplificatore / Controllo attivo del rumore *
F10	–	–	Non popolato
F11	–	–	Non popolato
F12	–	5 A Tan	Sensore batteria (IBS)
F13	–	10 A rosso	EPC (S) *
F14	–	10 A rosso	ECM
F15	40 A verde	–	CBC / Serrature elettriche
F 16	–	20 A giallo	ECM
F17	30 Amp Rosa	–	Avviamento
F18	40 A verde	–	CBC / LUCI ESTERNE
F19	25 Da pulire	–	Elettromagnete per il ripiegamento dei sedili della seconda fila LT *.
F20	–	10 A rosso	Frizione del compressore dell’aria condizionata
F21	25 Da pulire	–	Elettromagnete RT con sedile ribaltabile di 2a fila *.
F22	–	–	Non popolato
F23	–	–	Non popolato
F24	–	20 A giallo	Tergicristallo RR
F25	–	10 A rosso	Dr. Mod vivavoce / Otturazione attiva della griglia / Specchio elettrico / VRM
F26	40 A verde	–	Motore della ventola anteriore HVAC
F27	25 Da pulire	–	Modulo per porte scorrevoli RR-RT *
F28	–	10 A rosso	Porta di diagnostica / USB+(IP) / Porta video USB / Lettore DVD a soffitto (aftermarket)
F29	–	–	Non popolato
F30	–	15 A blu	HUB multimediale / Barra lombare elettrica
F31	–	–	Non popolato
F32	20 A blu	–	ECM
F33	30 Amp Rosa	–	Modulo portellone elettrico *
F34	25 Da pulire	–	Modulo portellone posteriore LT *
F35	25 Da pulire	–	Tetto apribile *
F36	–	–	Non popolato
F37	40 A verde	–	CBC / luci esterne
F38	60 A giallo	–	Hoover *
F39	25 Da pulire	–	Motore della ventola HVAC posteriore
F40	–	–	Non popolato
F41	–	–	Non popolato
F42	40 A verde	–	Modulo sedile pieghevole *
F43	–	20 A giallo	Motore della pompa del carburante
F44	30 Amp Rosa	–	CBC / illuminazione interna
F45	30 Amp Rosa	–	Inverter *
F46	30 Amp Rosa	–	Modulo porta conducente
F47	30 Amp Rosa	–	Modulo porta passeggero
F48	–	–	Non popolato
F49	25 Da pulire	–	Modulo per porte scorrevoli RR-LT *
F50	25 Da pulire	–	Modulo portellone posteriore RT *
F51	30 Amp Rosa	–	Tergicristallo anteriore
F52	30 Amp Rosa	–	Pompa del vuoto dei freni
F53	–	–	Non popolato
F54	40 A verde	–	ESP-ECU e valvole
F55	–	15 A blu	Sistema di accensione a radiofrequenza hUB/keyless (KIN)/ESL/DVD
F56	–	10 A rosso	Modulo di controllo HVAC anteriore e posteriore / modulo di classificazione degli occupanti (OCM) / bloccasterzo elettronico (ESL) / ESP / ESC
F57	–	–	Non popolato
F58	–	10 A rosso	Modifica del modulo di controllo della catena cinematica/trasmissione di potenza *.
F59	30 Amp Rosa	–	Presa per il traino del rimorchio *
F60	–	20 A giallo	Uscita di alimentazione del carico posteriore
F61	–	20 A giallo	Fermare/spostare il rimorchio a destra *
F62	–	20 A giallo	Modulo di trasferimento di potenza *
F63	–	20 A giallo	Arresto/curvatura a sinistra con rimorchio *
F64	–	15 A blu	Proiettore RT HID
F65	–	–	Non popolato
F66	–	15 A blu	Gruppo
F67	–	10 A rosso	Modulo Touch Lane Feedback (HALF) / Sistema Parktronics (PTS) / Modulo del sistema di assistenza alla guida (DASM)
F68	–	–	Non popolato
F69	–	–	Non popolato
F70	–	–	Non popolato
F71	–	20 A giallo	corno
F72	–	10 A rosso	Specchio riscaldato *
F73	30 Amp Rosa	–	Sbrinatore posteriore
F74	20 A blu	–	Luci di retromarcia per rimorchi*[19659289
F75	–	5 A Tan	Console superiore / pila centrale RR
F76	–	20 A giallo	Uconnect / Display centrale / Telematica
F77	–	10 A rosso	Intrattenimento RR / hub multimediale / USB (S) / sensore pioggia / tetto apribile / specchietto retrovisore / lettore DVD sopraelevato / telecamera di monitoraggio INT / pad di ricarica wireless
F78	–	15 A blu	MTC (ZF) / E-Shifter / Cluster
F79	–	10 A rosso	ICS / HVAC / SCCM / EPB SW
F80	–	–	Non popolato
F81	–	–	Non popolato
F82	–	–	Non popolato
F83	20 A blu	–	Luci di parcheggio TT *
30 Amp Rosa	–	Pompa lavafari *
F84	30 Amp Rosa	–	Controllo unità di trazione MOD *
F85	–	20 A giallo	Più leggero
F86	–	–	Non popolato
F87	–	–	Non popolato
F88	–	20 A giallo	Sedili anteriori riscaldati *
F89	–	20 A giallo	Sedili riscaldati nella parte posteriore
F90	–	–	Non popolato
F91	–	15 A blu	Sedili anteriori ventilati/volante riscaldato *.
F92	–	5 A Tan	Cancello di sicurezza
F93	–	–	Non popolato
F94	40 A verde	–	Pompa con motore ESC
F95A	–	10 A rosso	Porta di ricarica USB – ACC/RUN
F95B	–	10 A rosso	Posizione del fusibile selezionabile – USB IP (diretto) B+
F96	–	10 A rosso	Airbag
F97	–	10 A rosso	Airbag
F98	–	15 A blu	Faro sinistro HID *
F99	30 Amp Rosa	–	Modulo del freno del rimorchio *
F100	–	10 A rosso	Livello fari / telecamera RR / angolo morto / umidità SNSR / temperatura auto SNSR / SW fari *.
Interruttori automatici
CB1	25 A		Sedili elettrici (conducente)
CB2	25 A *		Sedili elettrici (pass)
CB3	25 A		FRT PWR Finestra senza giunzioni per porte + RR PWR Blocco finestra
