Citroen C1 (2008-2013) – Scatola dei fusibili

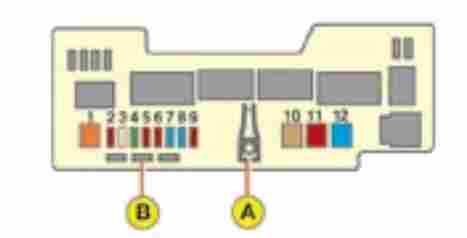

Citroen C1 – Schema della scatola dei fusibili
Fusibile dell’accendisigari (presa di corrente) in Citroen C1 Il fusibile 11 si trova nella scatola dei fusibili sotto il cruscotto.
Anno di fabbricazione: 2008, 2009, 2010, 2011, 2012, 2013.
2008
Cruscotto
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 10 A | Luci dei freni;
ABS; Cambio “SensoDrive”. |
| 2 | 25 A | Chiusura/sblocco centralizzato |
| 3 | 20 A | Oscuramento del lunotto posteriore |
| 4 | 7,5 A | Illuminazione posteriore;
Illuminazione della targa; Pannello strumenti; Display. |
| 5 | 7,5 A | Presa diagnostica |
| 6 | 7,5 A | Fendinebbia posteriore;
Pannello strumenti; Cambio “SensoDrive”. |
| 7 | – | Non utilizzato |
| 8 | 7,5 A | ABS;
Servosterzo; Aria condizionata; Montaggio del ventilatore. |
| 9 | 10 A | Luci posteriori;
Chiusura/sblocco centralizzato; Alzacristalli elettrici; Evaporazione del lunotto; Tachimetro; Aria condizionata; Riscaldamento; Giradischi. |
| 10 | 20 A | Tergicristalli anteriori e posteriori |
| 11 | 15 A | Apparecchiature audio;
Immobilizzatore elettronico del motore; Presa da 12 V (max. 120 W). |
| 12 | 7,5 A | Sbrinamento del lunotto;
ABS; Montaggio della ventola; Tergicristalli anteriori e posteriori; Servosterzo; Chiusura/sblocco centralizzato; Aria condizionata; Alzacristalli elettrici; Tachimetro; Tachimetro. |
| 13 | 15A | Airbag;
Controllore del motore; Immobilizzatore elettronico del motore; Cambio “SensoDrive”; Cruscotto. |
| 14 | 7,5 A | Aria condizionata |
| 15* | 40 A | Accessori;
Sblocco; ABS; Relè di montaggio del ventilatore; Tergicristalli anteriori e posteriori. |
| 16* | 30 A | Alzacristalli elettrici |
| 17* | 40 A | Riscaldamento;
Aria condizionata. |
| * Fusibili situati dietro il cruscotto. Per cambiarli, rivolgersi al proprio CITROËN ASO. |
Vano motore
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 50 A | Cambio “SensoDrive”;
Unità di ventilazione (diesel). |
| 2 | 10 A | Proiettori |
| 2 | 20 A | Fari con luci diurne |
| 3 | 30 A | Unità di controllo ABS/ESP |
| 4 | 30 A | Alimentazione dell’interruttore di accensione |
| 5 | 10 A | Luci di emergenza;
Spie del pannello strumenti; Indicatori di direzione. |
| 6 | 10 A | Fari |
| 7 | 15 A | Luce supplementare;
Tachimetro; Apparecchiature audio; Cruscotto; Tachimetro. |
| 8 | 15 A/25 A | Unità di controllo per motore a benzina/diesel |
| 9 | 10 A | Corno |
| 10 | 30 A | Gruppo ventole (benzina) |
| 11 | 50 A | ABS/ESP |
| 12 | 50 A | Servosterzo |
2010
Cruscotto
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 10 A | Luci dei freni;
ABS; Cambio “SensoDrive”. |
| 2 | 25 A | Chiusura/sblocco centralizzato |
| 3 | 20 A | Oscuramento del lunotto posteriore |
| 4 | 7,5 A | Illuminazione posteriore;
Illuminazione della targa; Cruscotto; Display. |
| 5 | 7,5 A | Presa diagnostica |
| 6 | 7,5 A | Fendinebbia posteriore;
Pannello strumenti; Cambio “SensoDrive”. |
| 7 | – | Non utilizzato |
| 8 | 7,5 A | ABS;
Servosterzo; Aria condizionata; Montaggio del ventilatore. |
| 9 | 10 A | Luci posteriori;
Chiusura/sblocco centralizzato; Alzacristalli elettrici; Evaporazione del lunotto; Tachimetro; Aria condizionata; Riscaldamento; Giradischi. |
| 10 | 20 A | Tergicristalli anteriori e posteriori |
| 11 | 15 A | Apparecchiature audio;
Immobilizzatore elettronico del motore; Presa da 12 V (max. 120 W). |
| 12 | 7,5 A | Sbrinamento del lunotto;
ABS; Montaggio della ventola; Tergicristalli anteriori e posteriori; Servosterzo; Chiusura/sblocco centralizzato; Aria condizionata; Alzacristalli elettrici; Tachimetro; Tachimetro. |
| 13 | 15 A | Airbag;
Controllore del motore; Immobilizzatore elettronico del motore; Cambio “SensoDrive”; Cruscotto. |
| 14 | 7,5 A | Aria condizionata |
| 15* | 40 A | Accessori;
Sblocco; ABS; Relè di montaggio del ventilatore; Tergicristalli anteriori e posteriori. |
| 16* | 30 A | Alzacristalli elettrici |
| 17* | 40 A | Riscaldamento;
Aria condizionata. |
| * Fusibili situati dietro il cruscotto. Per cambiarli, rivolgersi al proprio CITROËN ASO. |
Vano motore
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 50 | “Riduttore “SensoDrive |
| 2 | 10 | Fari |
| 2 | 20 | Luci diurne |
| 3 | 30 | Unità di controllo ABS/ESP |
| 4 | 30 | Alimentazione dell’interruttore di accensione |
| 5 | 10 | Luci di emergenza;
Spie sul quadro strumenti; Indicatori di direzione. |
| 6 | 10 | Fari |
| 7 | 15 | Luce a soffitto;
Tachimetro; Apparecchiature audio; Cruscotto; Tachimetro. |
| 8 | 15/25 | Centralina motore benzina/diesel |
| 9 | 10 | Corno |
| 10 | 30 | Gruppo ventole (benzina) |
| 11 | 50 | ABS/ESP |
| 12 | 50 | Servosterzo |
2012
Cruscotto
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 10 | Luci dei freni;
ABS; Cambio elettronico. |
| 2 | 25 | Chiusura/sblocco centralizzato;
Telecomando. |
| 3 | 20 | Schermo posteriore oscurante |
| 4 | 7,5 | Luci posteriori;
Illuminazione della targa; Cruscotto; Display; Regolazione dei fari; Luci diurne a LED; Luci laterali. |
| 5 | 7,5 | Presa diagnostica |
| 6 | 7,5 | Cambio elettronico;
Fendinebbia posteriore; ESP; Luci diurne a LED; Cruscotto; Tachimetro. |
| 7 | – | Non utilizzato |
| 8 | 7,5 | ABS/ESP;
Servosterzo; Montaggio della ventola. |
| 9 | 10 | Luci di retromarcia;
Chiusura/sblocco centralizzato; Alzacristalli elettrici; Defangatore del lunotto; Tachimetro; Aria condizionata; Riscaldamento; Giradischi; Telecomando. |
| 10 | 20 | Tergicristallo anteriore e posteriore e liquido lavavetro |
| 11 | 15 | Apparecchiature audio;
-Presa da 12 V (max. 120 W). |
| 12 | 7,5 | Lunotto termico;
ABS; Montaggio del ventilatore; Tergicristalli e lavavetri anteriori e posteriori; Servosterzo; Chiusura/sblocco centralizzato; Aria condizionata; Riscaldamento; Alzacristalli elettrici; Tachimetro; Tachimetro; Telecomando; Lampada di retromarcia. |
| 13 | 15 | Airbag;
Sistema di iniezione del carburante; Trasmissione elettronica; Cruscotto; Tachimetro; Luci diurne a LED. |
| 14 | 7,5 | Aria condizionata;
Riscaldamento. |
| 15* | 40 | Sistema audio;
Presa da 12 V; Tergicristalli anteriori e posteriori; Servosterzo; ABS/ESP; Gruppo ventola di raffreddamento. |
| 16* | 30 | Alzacristalli elettrici |
| 17* | 40 | Aria condizionata;
Riscaldamento. |
| * Fusibili situati dietro il cruscotto. Per sostituirli, rivolgersi alla propria CITROËN ASO o a un’officina specializzata. |
Vano motore
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 5 | Luci diurne a LED |
| 2 | 20 | Fari fendinebbia anteriori |
| 3 | 10 | Lampadina anteriore sinistra |
| 4 | 10 | Lampada anteriore destra |
| 5 | 7,5 | Cambio elettronico – sistema di iniezione del carburante |
| 6 | 7,5 | Cambio elettronico – sistema di iniezione del carburante |
| 7 | 30 | Luci diurne a LED;
Fendinebbia anteriori. |
| 8 | 25 | ABS |
| 8 | 30 | ABS/ESP (con VOC) |
| 9 | 30 | Avviamento;
Lunotto termico; ABS; Gruppo ventola di raffreddamento; Tergicristalli anteriori e posteriori e liquido lavavetri; Servosterzo; Chiusura/sblocco centralizzato; Aria condizionata; Riscaldamento; Alzacristalli elettrici; Tachimetro; Tachimetro; Pilota; Lampada di retromarcia; Airbag; Sistema di iniezione del carburante; Trasmissione elettronica; Cruscotto; Luci diurne a LED. |
| 10 | 10 | Luci di emergenza;
Cruscotto; Tachimetro; Indicatori di direzione. |
| 11 | 20 | Lampadina anteriore sinistra;
Lampada anteriore destra. |
| 12 | 15 | Luce a soffitto;
Tachimetro; Sistema audio; Cruscotto; Tachimetro. |
| 13 | 15 | Sistema di iniezione del carburante;
Gruppo ventola di raffreddamento. |
| 14 | 10 | Corno |
| 15 | 7,5 | Fusibile di ricambio |
| 16 | 10 | Fusibile di riserva |
| 17 | 15 | Fusibile di riserva |
| 18 | 50 | Cambio elettronico |
| 19 | 30/40 | Gruppo ventola di raffreddamento |
| 20 | 40 | ABS |
| 20 | 50 | ABS/ESP (con VOC) |
| 21 | 50 | Servosterzo |
