Citroen C5 II (2008-2017) – Schema della scatola dei fusibili
Anno di fabbricazione: 2088, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Fusibile dell’accendino (presa di corrente) in Citroën C5 II è il fusibile F9 nella scatola dei fusibili (scatola C).
Due scatole di fusibili: una sotto il cruscotto e una sotto il cofano.
Scatola dei fusibili sotto il cruscotto
Per accedere ai fusibili sotto il cruscotto, aprire il vano portaoggetti e rimuovere il coperchio.
Scatola dei fusibili sotto il cruscotto (scatola A)
| No. | Ampere [A] | Descrizione |
| G29 | – | Non utilizzato |
| G30 | 5 | Specchietti retrovisori riscaldati |
| G31 | 5 | Sensore pioggia e luce |
| G32 | 5 | Spie di avvertimento per lo svitamento
Cintura di sicurezza. |
| G33 | 5 | Specchietti retrovisori elettrocromatici |
| G34 | 20 | Tetto solare |
| G35 | 5 | Illuminazione della porta del passeggero;
Regolazione degli specchietti retrovisori del passeggero. |
| G36 | 30 | Portellone posteriore elettrico (Tourer) |
| G37 | 25 | Sedile anteriore riscaldato |
| G38 | 25 | Sedile di guida elettrico |
| G39 | 40 | Sedile passeggero elettrico;
Amplificatore HIFI. |
| G40 | 3 | Alimentazione per il modulo relè del rimorchio |
Fusibili del quadro strumenti (scatola B)
| No. | Ampere [A] | Descrizione |
| G36 | 15 | Cambio automatico a 6 rapporti |
| 5 | Cambio automatico a 4 velocità | |
| G37 | 10 | Luci diurne;
Presa diagnostica |
| G38 | 3 | ESP |
| G39 | 10 | Sospensione idraulica |
| G40 | 3 | Interruttore STOP |
Fusibili del quadro strumenti (scatola C)
| No. | Ampere [A] | Descrizione |
| F1 | 15 | Tergicristallo posteriore (Tourer) |
| F2 | 30 | Relè di interblocco e superblocco |
| F3 | 5 | Airbag |
| F4 | 10 | Cambio automatico;
Riscaldatore supplementare (Diesel); Specchietti retrovisori elettrocromatici. |
| F5 | 30 | Parabrezza;
Apertura del tetto; Illuminazione della porta del passeggero; Regolazione degli specchietti retrovisori del passeggero. |
| F6 | 30 | Lunotto posteriore |
| F7 | 5 | Illuminazione cosmetica a specchio;
Illuminazione dell’utile vano portaoggetti; Luci interne. |
| F8 | 20 | Radio;
Interruttore CD; Comandi al volante; Display; Rilevamento della perdita di pressione degli pneumatici. |
| F9 | 30 | Accendino;
Presa frontale a 12 V. |
| F10 | 15 | Attenzione;
Comandi al volante, Indicazione e controllo dell’azzeramento dello schermo. |
| F11 | 15 | Interruttore antifurto a bassa corrente |
| F12 | 15 | Sedile di guida elettrico;
Pannello strumenti; Le spie delle cinture di sicurezza non sono allacciate; Comandi dell’aria condizionata. |
| F13 | 5 | Modulo relè motorizzato;
Relè di arresto pompa della sospensione idraulica; Alimentazione airbag della centralina. |
| F14 | 15 | Sensore di pioggia e luce;
Assistenza al parco; Sedile passeggero elettrico; Modulo relè del rimorchio; Controllore dell’amplificatore HIFI; Kit vivavoce; Sistema di avviso di uscita Sistema di avviso di deviazione dalla corsia. |
| F15 | 30 | Relè di interblocco e superblocco |
| F17 | 40 | Lunotto termico;
Specchietti retrovisori esterni riscaldati. |
| FSH | LATO | SHUNT DEL PARCO CLIENTI |

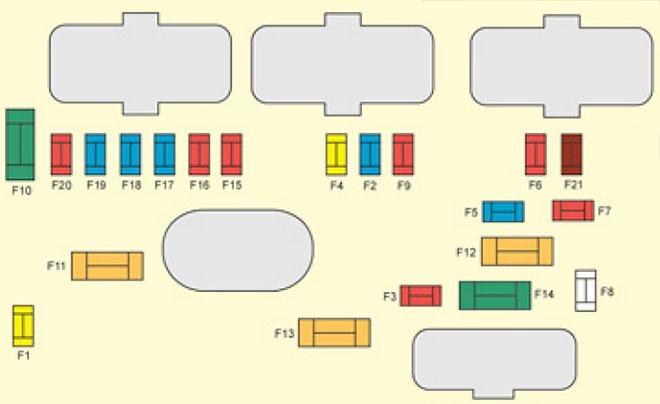

Scatola dei fusibili nel vano motore
Per accedere alla scatola dei fusibili nel vano motore, svitare ogni vite di 1/4 di giro.
| No. | Ampere [A] | Descrizione |
| F1 | 20 | Unità di controllo del motore |
| F2 | 15 | Corno |
| F3 | 10 | Pompa per liquidi di lavaggio |
| F4 | 10 | Pompa lavafari |
| F5 | 15 | Avviamento |
| F6 | 10 | Misuratore di portata d’aria;
Fari direzionali; Presa diagnostica. |
| F7 | 10 | Blocco della leva del cambio automatico;
Servosterzo. |
| F8 | 25 | Avviamento |
| F9 | 10 | Interruttore della frizione;
Interruttore STOP |
| F10 | 30 | Avviamento |
| F11 | 40 | Ventilatore dell’aria condizionata |
| F12 | 30 | Pulitori |
| F13 | 40 | Alimentazione BSI (accensione inserita) |
| F14 | 30 | – |
| F15 | 10 | Semafori a destra |
| F 16 | 10 | Semafori a sinistra |
| F17 | 15 | Superare le luci a destra |
| F18 | 15 | Luci di sorpasso a sinistra |
| F19 | 15 | Avviamento |
| F20 | 10 | Avviamento |
| F21 | 5 | Avviamento |
Fusibili nella batteria (tutti i motori tranne il V6 HDI)
Per accedere alla scatola dei fusibili situata nella batteria, sollevare e rimuovere il coperchio.
| No. | Amp [A] | Descrizione |
| F6 | 25 | Presa posteriore a 12 V
(potenza massima: 100W). |
| F7 | 15 | Fari fendinebbia |
| F8 | 20 | Bruciatore supplementare (diesel) |
| F9 | 30 | Freno di stazionamento elettrico |
