Citroen Jumper III (2015-016) – Scatola dei fusibili
Citroen Relay III (Citroen Jumper III) (2015-016) – Schema scatola fusibili
Anno di produzione: 2015, 2016.
Fusibile dell’accendino (presa) in Citroen Jumper III (2015-016). Il fusibile 44 si trova nella scatola dei fusibili del lato passeggero.

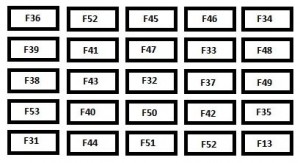

Scatola dei fusibili sul cruscotto (lato passeggero).
| Fusibile | Ampere [A] | Descrizione |
| 12 | 7,5 | Proiettore anabbagliante a destra |
| 13 | 7,5 | Luce di immersione a sinistra |
| 31 | 5 | Alimentazione a relè |
| 32 | 10 | Illuminazione della cabina |
| 33 | 15 | Presa posteriore a 12 V |
| 34 | – | Non utilizzato |
| 35 | 7,5 | Luci di retromarcia – Sensore acqua diesel |
| 36 | 15 | Chiusura centralizzata – batteria |
| 37 | 7,5 | Interruttore luce freno – Luce freno del terzo piano – Pannello strumenti. |
| 38 | 10 | Sistema di chiusura centralizzata |
| 39 | 10 | Impianto audio – Presa di diagnosi – Sirena d’allarme – Controllo del riscaldamento ausiliario programmabile – Controllo del climatizzatore – Tachigrafo – Batteria. |
| 40 | 15 | Riscaldato: lunotto (lato sinistro), specchietto lato guida |
| 41 | 15 | Riscaldato: lunotto (lato destro), specchietto retrovisore lato passeggero |
| 42 | 7,5 | Centralina e sensore ABS – sensore ASR – sensore DSC – interruttore luci freno. |
| 43 | 30 | Motore del tergicristallo |
| 44 | 20 | Accendisigari – Presa da 12 V |
| 45 | 7,5 | Controllo della porta |
| 46 | – | Non utilizzato |
| 47 | 20 | Motore del finestrino del conducente |
| 48 | 20 | Motore alzacristalli passeggero |
| 49 | 7,5 | Sistema audio – Comandi sul cruscotto – Alzacristalli del conducente. |
| 50 | 7,5 | Gruppo airbag e pretensionatori |
| 51 | 7,5 | Tachigrafo – Cruise control – Controllo dell’aria condizionata. |
| 52 | 7,5 | Alimentazione a relè opzionale |
| 53 | 7,5 | Cruscotto – retronebbia |

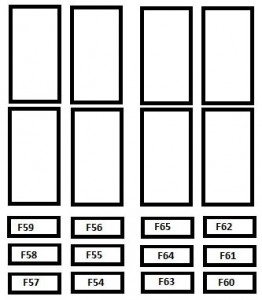

Scatola dei fusibili dell’abitacolo (fusibili del montante della porta del conducente)
| Fusibile | Ampere [A] | Descrizione |
| 54 | – | Non utilizzato |
| 55 | 15 | Sedili riscaldati |
| 56 | 15 | Presa a 12 volt per il passeggero posteriore |
| 57 | 10 | Riscaldamento ausiliario programmabile |
| 58 | 10 | Luci laterali |
| 59 | 7,5 | Sospensione pneumatica |
| 60 | – | Non utilizzato |
| 61 | – | Non utilizzato |
| 62 | – | Non utilizzato |
| 63 | 10 | Interruttore di riscaldamento ausiliario programmabile |
| 64 | – | Non utilizzato |
| 65 | 30 | Ventilatore ausiliario di riscaldamento programmabile |
Scatola dei fusibili sotto il cofano
| Fusibile | Ampere [A] | Descrizione |
| 1 | 40 | Alimentazione della pompa ABS |
| 2 | 50 | Gruppo riscaldatore diesel |
| 3 | 30 | Accensione |
| 4 | 20 | Riscaldamento ausiliario programmabile |
| 5 | 20 | Ventilazione della cabina con riscaldamento programmabile |
| 6 | 40 | Velocità massima del ventilatore della cabina |
| 60 | ||
| 7 | 40 | Velocità minima del ventilatore della cabina |
| 50 | ||
| 8 | 40 | Montaggio del ventilatore della cabina |
| 9 | 20 | Pompa di lavaggio |
| 10 | 15 | Corno |
| 14 | 7,5 | Semaforo a destra |
| 15 | 7,5 | Semaforo a sinistra |
| 18 | 7,5 | Gestione del motore |
| 19 | 7,5 | Compressore aria condizionata |
| 20 | 30 | Pompa lavafari |
| 21 | 15 | Riempimento della pompa del carburante |
| 23 | 15 | Elettrovalvole ABS |
| 30 | 15 | Fari fendinebbia anteriori |
