Citroen Jumper (2006-2018) – Scatola dei fusibili
Citroen Jumper (2006-2018) – Schema della scatola dei fusibili
Anno di fabbricazione: 2006, 2007, 2008, 2009, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 2017, 2018.
Fusibili per accendini (prese di corrente) sono i fusibili n. 33 (presa posteriore da 12 volt), F44 (accendisigari – presa anteriore da 12 volt) nella scatola dei fusibili del cruscotto e il fusibile n. 56 (presa posteriore da 12 volt per il passeggero) nella scatola dei fusibili del montante della porta. Sulle versioni britanniche, il fusibile n. 56 (presa posteriore da 12 volt per il passeggero) nella scatola dei fusibili del montante della portiera e i fusibili n. 9 (presa posteriore da 12 volt), n. 14 (presa anteriore da 12 volt) e n. 15 (accendisigari) nella scatola dei fusibili del vano motore.
Scatola dei fusibili del quadro strumenti
Si trova nella parte inferiore del cruscotto (lato sinistro).
Vano passeggeri
Veicoli con volante sul lato sinistro: La scatola dei fusibili si trova nel montante della portiera del passeggero (lato destro).
Veicoli con il volante sul lato destro: La scatola dei fusibili si trova nel montante della portiera del conducente (lato destro).
Vano motore
Allentare i dadi e inclinare l’alloggiamento per accedere ai fusibili.
Diagrammi delle scatole dei fusibili
Fusibili per accendisigari (prese) sono i fusibili n. 33 (presa posteriore da 12 volt), F44 (accendisigari – presa anteriore da 12 volt) nella scatola dei fusibili del cruscotto e il fusibile n. 56 (presa posteriore da 12 volt per il passeggero) nella scatola dei fusibili del montante della porta. Sulle versioni britanniche, il fusibile n. 56 (presa posteriore da 12 volt per il passeggero) nella scatola dei fusibili del montante della portiera e i fusibili n. 9 (presa posteriore da 12 volt), n. 14 (presa anteriore da 12 volt) e n. 15 (accendisigari) nella scatola dei fusibili del vano motore.
Scatola dei fusibili del quadro strumenti
Si trova nella parte inferiore del cruscotto (lato sinistro).
Vano passeggeri
Veicoli con volante sul lato sinistro: La scatola dei fusibili si trova nel montante della portiera del passeggero (lato destro).
Veicoli con il volante sul lato destro: La scatola dei fusibili si trova nel montante della portiera del conducente (lato destro).
Vano motore
Allentare i dadi e inclinare la custodia per accedere ai fusibili.
2008
Cruscotto
Assegnazione dei fusibili nella scatola dei fusibili del quadro strumenti (2008)
| No. | Ampere [A] | Assegnazione |
|---|---|---|
| 12 | 7,5 | Proiettore destro |
| 13 | 7,5 | Faro anabbagliante sinistro;
Regolazione dell’altezza dei fari. |
| 31 | 7,5 | Alimentazione a relè |
| 32 | 10 | Illuminazione interna del minibus;
Luci di emergenza. |
| 33 | 15 | Presa posteriore da 12 volt |
| 34 | – | Non utilizzato |
| 35 | 7,5 | Luci di retromarcia;
Sensore acqua diesel. |
| 36 | 20 | Chiudere/sbloccare le porte |
| 37 | 10 | Interruttore delle luci dei freni;
Terza luce del freno; Pannello strumenti. |
| 38 | 10 | Relè interni |
| 39 | 10 | Apparecchiature audio;
Presa diagnostica; Sirena d’allarme; Controllo programmabile del riscaldamento ausiliario. |
| 40 | 15 | Sbrinamento: lunotto (lato sinistro), specchietto (lato passeggero) |
| 41 | 15 | Sbrinamento: lunotto (lato destro), specchietto (lato guida) |
| 42 | 7,5 | Centralina e sensore ABS;
Sensore ESP; Interruttore delle luci dei freni. |
| 43 | 30 | Motore del tergicristallo |
| 44 | 20 | Accendisigari – Presa frontale da 12 volt |
| 45 | 7,5 | Interruttori dei finestrini e degli specchietti elettrici (lato guida);
Alzacristalli elettrici del passeggero. |
| 46 | – | Non utilizzato |
| 47 | 20 | Motore del finestrino elettrico del conducente |
| 48 | 20 | Motore elettrico del finestrino del passeggero |
| 49 | 7,5 | Sensore pioggia/abbagliamento;
Apparecchiature audio; Motore del finestrino elettrico del conducente; Allarme; Comandi del pannello strumenti. |
| 50 | 7,5 | Gruppo airbag e pretensionatori |
| 51 | 7,5 | Cronotachigrafia;
Controllo della velocità di crociera; Controllo dell’aria condizionata. |
| 52 | 7,5 | Relè dell’abitacolo |
| 53 | 7,5 | Cruscotto;
Fendinebbia posteriori. |
Scatola dei fusibili del montante della porta
Assegnazione dei fusibili nella scatola dei fusibili del montante della porta (2008)
| No. | Ampere [A] | Descrizione |
|---|---|---|
| 54 | – | Non utilizzato |
| 55 | 15 | Sedili riscaldati |
| 56 | 15 | Presa posteriore da 12 volt;
Accendisigari. |
| 57 | 10 | Motore di ventilazione/riscaldamento sotto il sedile del conducente |
| 58 | 10 | Indicatori di direzione |
| 59 | – | Non utilizzato |
| 60 | – | Non utilizzato |
| 61 | – | Non utilizzato |
| 62 | – | Non utilizzato |
| 63 | 10 | Interruttore di riscaldamento ausiliario programmabile |
| 64 | – | Non utilizzato |
| 65 | 30 | Ventola posteriore |
Vano motore
Assegnazione dei fusibili del vano motore (2008)
| No. | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 40 | Alimentazione della pompa ABS/ESP |
| 2 | 50 | Unità di preriscaldamento del gasolio |
| 3 | 30 | Interruttore di accensione |
| 4 | 20 | Bruciatore di riscaldo programmabile |
| 5 | 20 | Relè di controllo del riscaldamento ausiliario programmabile |
| 6 | 40/60 | Unità ventilatore (alta velocità) |
| 7 | 40/50 | Unità ventilatore (bassa velocità) |
| 8 | 40 | Aria condizionata |
| 9 | 20 | Pompa lavavetro |
| 10 | 15 | Corno |
| 11 | 7,5 | Unità di riscaldamento diesel e relè |
| 14 | 7,5 | Faro abbagliante a destra |
| 15 | 7,5 | Proiettore abbagliante sinistro |
| 16 | 7,5 | Unità di controllo del motore |
| 17 | 10 | Unità di controllo del motore |
| 18 | 7,5 | Unità di controllo del motore |
| 19 | 7,5 | Compressore aria condizionata |
| 20 | 30 | Pompa lavafari |
| 21 | 15 | Riempimento della pompa del carburante |
| 22 | 20 | Unità di controllo del motore |
| 23 | 30 | Alimentazione per elettrovalvole ABS/ESP |
| 24 | – | Non utilizzato |
| 30 | 15 | Fari fendinebbia anteriori |
2011, 2012
Cruscotto
Assegnazione della scatola dei fusibili (2011-2012 (UK))
| No. | Ampere [A] | Descrizione |
|---|---|---|
| 12 | 7,5 | Proiettore anabbagliante laterale destro |
| 13 | 7,5 | Faro anabbagliante sinistro |
| 31 | 5 | Alimentazione a relè |
| 32 | 7,5 | Illuminazione interna |
| 33 | 20 | Sensore della batteria |
| 34 | 20 | Illuminazione interna del minibus;
Avviso di pericolo. |
| 36 | 10 | Sistema audio;
Presa diagnostica; Sirena d’allarme; Controllo programmabile del riscaldamento ausiliario; Controllo dell’aria condizionata; Tachigrafo; Batteria. |
| 37 | 7,5 | Interruttore delle luci dei freni;
Terza luce del freno; Cruscotto. |
| 38 | 20 | Sistema di chiusura centralizzata |
| 42 | 5 | Centralina e sensore ABS;
Sensore ASR; Sensore ESP; Interruttore delle luci dei freni. |
| 43 | 20 | Motore del tergicristallo |
| 47 | 20 | Motore del finestrino elettrico del conducente |
| 48 | 20 | Motore elettrico del finestrino del passeggero |
| 49 | 5 | Sistema audio – comandi sul cruscotto |
| 50 | 7,5 | Gruppo airbag e pretensionatori |
| 51 | 5 | Tachigrafo;
Controllo della velocità di crociera; Controllo dell’aria condizionata; Luci di retromarcia; Sensore acqua diesel. |
| 53 | 7,5 | Cruscotto |
| 89 | – | Non utilizzato |
| 90 | 7,5 | Proiettore abbagliante sinistro |
| 91 | 7,5 | Faro abbagliante a destra |
| 92 | 7,5 | Fendinebbia sinistro |
| 93 | 7,5 | Fendinebbia destro |
Scatola dei fusibili del montante della porta
Assegnazione dei fusibili nella scatola dei fusibili del montante della porta (2011, 2012)
| No. | Ampere [A] | Descrizione |
|---|---|---|
| 54 | – | Non utilizzato |
| 55 | 15 | Sedili riscaldati |
| 56 | 15 | Presa da 12 V |
| 57 | 10 | Riscaldamento ausiliario programmabile |
| 58 | 15 | Nebbia: pannello posteriore sinistro |
| 59 | 15 | Nebbia: pannello posteriore destro |
| 60 | – | Non utilizzato |
| 61 | – | Non utilizzato |
| 62 | – | Non utilizzato |
| 63 | 10 | Interruttore di riscaldamento ausiliario programmabile |
| 64 | – | Non utilizzato |
| 65 | 30 | Ventilatore ausiliario di riscaldamento programmabile |
Vano motore
Assegnazione dei fusibili del vano motore (2011, 2012)
| No. | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 40 | Alimentazione della pompa ABS |
| 2 | 50 | Preriscaldatore diesel |
| 3 | 30 | Interruttore di accensione |
| 4 | 30 | Pompa lavafari |
| 8 | 40 | Montaggio dei ventilatori da cabina |
| 9 | 15 | Presa posteriore da 12 volt |
| 10 | 15 | Corno |
| 14 | 15 | Presa anteriore da 12 volt |
| 15 | 10 | Più leggero |
| 20 | 30 | Pompa per liquidi di lavaggio |
| 21 | 15 | Riempimento della pompa del carburante |
| 24 | 15 | Pannello aggiuntivo per l’ambulanza;
Specchi. |
| 30 | 15 | Deceratura |
2013
Cruscotto
Assegnazione dei fusibili nella scatola dei fusibili del quadro strumenti (2013)
| No. | Ampere [A] | Descrizione |
|---|---|---|
| 12 | 7,5 | Proiettore anabbagliante laterale destro |
| 13 | 7,5 | Faro anabbagliante sinistro |
| 31 | 7,5 | Alimentazione a relè |
| 32 | 10 | Illuminazione della cabina |
| 33 | 15 | Presa posteriore da 12 volt |
| 34 | – | Non utilizzato |
| 35 | 7,5 | Luci di retromarcia;
Sensore acqua diesel. |
| 36 | 15 | Controllo della chiusura centralizzata;
Batteria. |
| 37 | 7,5 | Interruttore delle luci dei freni;
Terza luce del freno; Cruscotto. |
| 38 | 10 | Sistema di chiusura centralizzata |
| 39 | 10 | Sistema audio;
Presa diagnostica; Sirena d’allarme; Controllo programmabile del riscaldamento ausiliario; Controllo dell’aria condizionata – Tachigrafo; Batteria. |
| 40 | 15 | Riscaldati: schermo posteriore (lato sinistro), specchietto lato guida |
| 41 | 15 | Riscaldato: lunotto (lato destro), specchietto retrovisore lato passeggero |
| 42 | 7,5 | Centralina e sensore ABS;
Sensore ASR; Sensore ESP; Interruttore delle luci dei freni. |
| 43 | 30 | Motore del tergicristallo |
| 44 | 20 | Accendisigari – presa da 12 V |
| 45 | 7,5 | Controllo della porta |
| 46 | – | Non utilizzato |
| 47 | 20 | Motore del finestrino elettrico del conducente |
| 48 | 20 | Motore elettrico del finestrino del passeggero |
| 49 | 7,5 | Sistema audio;
Controlli del cruscotto; Finestrino conducente ad azionamento elettrico. |
| 50 | 7,5 | Gruppo airbag e pretensionatori |
| 51 | 7,5 | Tachigrafo;
Controllo della velocità di crociera; Controllo dell’aria condizionata. |
| 52 | 7,5 | Fornitura opzionale di relè |
| 53 | 7,5 | Cruscotto – retronebbia |

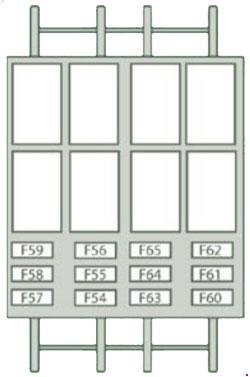

Scatola dei fusibili del montante della porta
Assegnazione dei fusibili nella scatola dei fusibili del montante della porta (2013)
| No. | Ampere [A] | Descrizione |
|---|---|---|
| 54 | – | Non utilizzato |
| 55 | 15 | Sedili riscaldati |
| 56 | 15 | Presa a 12 volt per il passeggero posteriore |
| 57 | 10 | Riscaldamento ausiliario programmabile |
| 58 | 10 | Luci laterali |
| 59 | 7,5 | Sospensione pneumatica |
| 60 | – | Non utilizzato |
| 61 | – | Non utilizzato |
| 62 | – | Non utilizzato |
| 63 | 10 | Interruttore di riscaldamento ausiliario programmabile |
| 64 | – | Non utilizzato |
| 65 | 30 | Ventilatore ausiliario di riscaldamento programmabile |
Copertura del motore
Assegnazione dei fusibili del vano motore (2013)
| No. | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 40 | Alimentazione della pompa ABS |
| 2 | 50 | Preriscaldatore diesel |
| 3 | 30 | Interruttore di accensione |
| 4 | 20 | Riscaldamento ausiliario programmabile |
| 5 | 20 | Ventilazione della cabina con riscaldamento ausiliario programmabile |
| 6 | 40/60 | Velocità massima del ventilatore della cabina |
| 7 | 40/50 | Velocità minima del ventilatore della cabina |
| 8 | 40 | Montaggio dei ventilatori da cabina |
| 9 | 20 | Pompa per liquidi di lavaggio |
| 10 | 15 | Corno |
| 14 | 7,5 | Fascio principale destro |
| 15 | 7,5 | Fascio principale sinistro |
| 20 | 30 | Pompa lavafari |
| 21 | 15 | Riempimento della pompa del carburante |
| 23 | 30 | Elettrovalvole ABS |
| 30 | 15 | Fari fendinebbia anteriori |
2014
Cruscotto
Assegnazione dei fusibili nella scatola dei fusibili del quadro strumenti (2014)
| No. | Ampere [A] | Descrizione |
|---|---|---|
| 12 | 7,5 | Proiettore destro |
| 13 | 7,5 | Proiettore anabbagliante laterale sinistro |
| 31 | 7,5 | Alimentazione a relè |
| 32 | 10 | Illuminazione della cabina |
| 33 | 15 | Presa posteriore da 12 volt |
| 34 | – | Non utilizzato |
| 35 | 7,5 | Lampada di retromarcia;
Sensore acqua diesel. |
| 36 | 15 | Controllo della chiusura centralizzata;
Batteria. |
| 37 | 7,5 | Luce del freno;
Terza luce del freno; Cruscotto. |
| 38 | 10 | Alimentazione a relè |
| 39 | 10 | Radio;
Presa diagnostica; Sirena d’allarme; Riscaldamento ausiliario programmabile; Controllo dell’aria condizionata; Tachigrafo; Batteria. |
| 40 | 15 | Nebbia: lunotto posteriore (sinistro), specchietto lato guida |
| 41 | 15 | Sbrinamento: lunotto (destro), specchietto lato passeggero |
| 42 | 7,5 | Centralina e sensore ABS;
Sensore ASR; Sensore DSC; Interruttore della luce del freno… |
| 43 | 30 | Motore del tergicristallo |
| 44 | 20 | Accendisigari – Presa anteriore da 12 volt |
| 45 | 7,5 | Controllo della porta |
| 46 | – | Non utilizzato |
| 47 | 20 | Motore del finestrino elettrico del conducente |
| 48 | 20 | Motore elettrico del finestrino del passeggero |
| 49 | 7,5 | Apparecchiature audio;
Comandi del pannello strumenti; Finestrino elettrico lato guida. |
| 50 | 7,5 | Gruppo airbag e pretensionatori |
| 51 | 7,5 | Tachigrafo;
Controllo della velocità di crociera; Controllo dell’aria condizionata. |
| 52 | 7,5 | Alimentazione a relè opzionale |
| 53 | 7,5 | Cruscotto – retronebbia |
Scatola dei fusibili del montante della porta
Assegnazione dei fusibili nella scatola dei fusibili del montante della porta (2014)
| No. | Ampere [A] | Descrizione |
|---|---|---|
| 54 | – | Non utilizzato |
| 55 | 15 | Sedili riscaldati |
| 56 | 15 | Presa a 12 volt per il passeggero posteriore |
| 57 | 10 | Riscaldamento ausiliario programmabile |
| 58 | 10 | Luci laterali |
| 59 | 7,5 | Sospensione pneumatica |
| 60 | – | Non utilizzato |
| 61 | – | Non utilizzato |
| 62 | – | Non utilizzato |
| 63 | 10 | Interruttore di riscaldamento ausiliario programmabile |
| 64 | – | Non utilizzato |
| 65 | 30 | Ventilatore ausiliario di riscaldamento programmabile |
Copertura del motore
Assegnazione dei fusibili del vano motore (2014)
| No. | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 40 | Alimentazione della pompa ABS |
| 2 | 50 | Unità di preriscaldamento del gasolio |
| 3 | 30 | Interruttore di accensione |
| 4 | 20 | Riscaldamento supplementare programmabile |
| 5 | 20 | Ventilazione della cabina programmabile con riscaldamento supplementare |
| 6 | 40/60 | Velocità massima del ventilatore della cabina |
| 7 | 40/50 | Velocità minima del ventilatore della cabina |
| 8 | 40 | Montaggio della ventola della cabina |
| 9 | 20 | Pompa per liquidi di lavaggio |
| 10 | 15 | Corno |
| 14 | 7,5 | Luci di marcia, destra |
| 15 | 7,5 | Luci di marcia, sinistra |
| 18 | 7,5 | Gestione del motore |
| 19 | 7,5 | Compressore aria condizionata |
| 20 | 30 | Pompa lavafari |
| 21 | 15 | Riempimento della pompa del carburante |
| 23 | 30 | Elettrovalvole ABS |
| 30 | 15 | Fari fendinebbia anteriori |
2016
Cruscotto
Assegnazione dei fusibili nella scatola dei fusibili del quadro strumenti (2016)
| No. | Ampere [A] | Descrizione |
|---|---|---|
| 12 | 7,5 | Proiettore destro |
| 13 | 7,5 | Proiettore anabbagliante laterale sinistro |
| 31 | 5 | Relè dell’unità di controllo del vano motore;
Relè della centralina luci (interruttore di accensione +). |
| 32 | 7,5 | Illuminazione della cabina (+accumulatore) |
| 33 | 7,5 | Sensore di controllo della batteria in Stop & versione Start (+accumulatore) |
| 34 | 7,5 | Illuminazione interna del minibus;
Luci di emergenza. |
| 36 | 10 | Sistema audio;
Controllo dell’aria condizionata; Allarme; Tachigrafo; Pannello di spegnimento della batteria; Programmatore per il riscaldamento ausiliario (+accumulatore). |
| 37 | 7,5 | Interruttore delle luci dei freni;
Terza luce del freno; Pannello strumenti (accensione +). |
| 38 | 20 | Chiusura centralizzata (+ batteria) |
| 42 | 5 | Centralina e sensore ABS;
Sensore ASR; Sensore DSC; Interruttore delle luci dei freni. |
| 43 | 20 | Motore del tergicristallo (interruttore di accensione +) |
| 47 | 20 | Motore del finestrino elettrico del conducente |
| 48 | 20 | Motore elettrico del finestrino del passeggero |
| 49 | 5 | Unità di controllo del sensore di parcheggio;
Sistema audio; Comandi al volante; Pannelli interruttori centrali e laterali; Pannello interruttori ausiliari; Comando di spegnimento della batteria (interruttore di accensione +). |
| 50 | 7,5 | Centralina airbag e pretensionatori |
| 51 | 5 | Tachigrafo;
Controllore del servosterzo; Aria condizionata; Luci di retromarcia; Sensore acqua diesel; Sensore del flusso d’aria (interruttore di accensione +). |
| 53 | 7,5 | Cruscotto (+ batteria) |
| 89 | – | Non utilizzato |
| 90 | 7,5 | Semaforo a sinistra |
| 91 | 7,5 | Semaforo a destra |
| 92 | 7,5 | Fendinebbia anteriore sinistro |
| 93 | 7,5 | Fendinebbia anteriore destro |
Scatola dei fusibili del montante della porta
Assegnazione dei fusibili nella scatola dei fusibili del montante della portiera (2016)
| No. | Ampere [A] | Descrizione |
|---|---|---|
| 54 | – | Non utilizzato |
| 55 | 15 | Sedili riscaldati |
| 56 | 15 | Presa a 12 volt per il passeggero posteriore |
| 57 | 10 | Riscaldamento ausiliario sotto i sedili |
| 58 | 15 | Lunotto termico, lato sinistro |
| 59 | 15 | Lunotto posteriore destro riscaldato |
| 60 | – | Non utilizzato |
| 61 | – | Non utilizzato |
| 62 | – | Non utilizzato |
| 63 | 10 | Controllo supplementare dei passeggeri posteriori |
| 64 | – | Non utilizzato |
| 65 | 30 | Ventola aggiuntiva del riscaldatore posteriore del passeggero |
Vano motore
Assegnazione dei fusibili del vano motore (2016)
| No. | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 40 | Alimentazione della pompa ABS |
| 2 | 50 | Unità di preriscaldamento del gasolio |
| 3 | 30 | Interruttore di accensione – Avviamento |
| 4 | 40 | Riscaldatore di carburante |
| 5 | 20/50 | Ventilazione cabina programmabile con riscaldatore supplementare (+accumulatore) |
| 6 | 40/60 | Velocità massima del ventilatore della cabina (+accumulatore) |
| 7 | 40/50/60 | Velocità minima del ventilatore della cabina (+accumulatore) |
| 8 | 40 | Montaggio della ventola della cabina (accensione +) |
| 9 | 15 | Presa posteriore da 12 volt (+ batteria) |
| 10 | 15 | Corno |
| 11 | – | Non utilizzato |
| 14 | 15 | Presa frontale 12 V (+ batteria) |
| 15 | 15 | Accendisigari (+accumulatore) |
| 16 | – | Non utilizzato |
| 17 | – | Non utilizzato |
| 18 | 7,5 | Centralina motore (+ batteria) |
| 19 | 7,5 | Compressore aria condizionata |
| 20 | 30 | Pompa lavacristalli/riflettori |
| 21 | 15 | Riempimento della pompa del carburante |
| 22 | – | Non utilizzato |
| 23 | 30 | Elettrovalvole ABS |
| 24 | 7,5 | Pannello interruttori ausiliari;
Controllo e ripiegamento degli specchietti retrovisori esterni (interruttore di accensione +). |
| 30 | 15 | Specchietti retrovisori esterni riscaldati |
