Fiat Doblo Combi/Cargo (2014-2016) – Scatola dei fusibili
Fiat Doblo Combi/Cargo facelift (2014-2016) – Schema della scatola dei fusibili
Anno di fabbricazione: 2014, 2015, 2016.
Fusibile dell’accendino (presa) su Fiat Doblo Combi/Cargo (2014-2016). è il fusibile F3 Nella scatola dei fusibili nell’abitacolo.

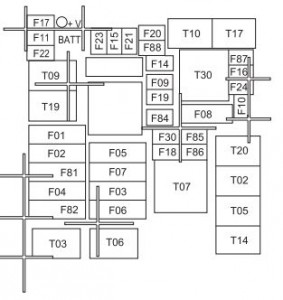

Scatola dei fusibili nel vano motore
Descrizione | No. | Ampere [A] |
BCM – unità di controllo del computer
a bordo |
F01 | 60 |
Alzare il lunotto;
Cambio manuale sul lato del conducente. |
F02 | 20 |
Interruttore di accensione | F03 | 20 |
Controllore del sistema frenante BSM
(pompa elettrica) |
F04 | 40 |
Riscaldatore supplementare PTC2
(Motori diesel). |
F05 | 50 |
Ventola del radiatore
(bassa velocità). |
F06 | 30 |
Ventola del radiatore
(alta velocità, 187/300/350 W). |
F07 | 40 |
Ventola del radiatore
(alta velocità, 500 W). |
F07 | 60 |
Ventilatore dell’abitacolo | F08 | 40 |
Interruttore a distanza per l’apertura
porta basculante (versione Cargo). |
F09 | 10 |
Corno a tono singolo | F10 | 10 |
Carichi secondari sul sistema di controllo del motore | F11 | 10 |
Semafori | F14 | 15 |
Riscaldatore supplementare PTC1 (motori diesel) | F15 | 30 |
Unità di controllo del motore ECM;
Relè di gestione dell’accensione 1 con sistema Start & Stop |
F 16 | 7,5 |
Controllore motore ECM (alimentazione)
(1.3 Multijet Euro 4, 1.4 BZ, 1.6 Multijet – 2.0 JTD). |
F17 | 10 |
Unità di controllo del motore ECM;
relè di gestione del sistema principale controllo del motore |
F18 | 7,5 |
Compressore aria condizionata | F19 | 7,5 |
Lunotto termico | F20 | 30 |
Pompa del carburante nel serbatoio | F21 | 15 |
Sistema di carico di base
gestione del motore (1.3 Multijet Euro 4, 1.4) |
F22 | 15 |
Sistema di carico di base
gestione del motore (1.3 Multi-jet Euro/Euro 5, 1.6 Multi-jet – 2.0 JTD) |
F22 | 20 |
Centralina del sistema frenante BSM
(unità di controllo e unità elettromagnetica). |
F23 | 20 |
Controllore del sistema frenante BSM
(potenza e chiave); Sensore dell’angolo di sterzata. |
F24 | 5 |
Fari fendinebbia | F30 | 15 |
Unità di controllo del riscaldamento
preriscaldamento della candeletta. (1.3 Multijet Euro 4, 1.3 Multijet Euro 5, 1.6 Multi-jet – 2.0 JTD Euro 4 – Euro 5) |
F81 | 60 |
Alzacristalli lato passeggero
(Versioni Doblò/Doblò Combi) con cambio manuale). |
F82 | 20 |
Pompa lavafari | F83 | 20 |
Presa di corrente posteriore | F85 | 15 |
Presa di corrente nell’abitacolo | F86 | 15 |
IBS;
Sensore dello stato di carica della batteria per il sistema Start & Stop. |
F87 | 5 |
Sbrinatori degli specchietti laterali | F88 | 7,5 |
Scatola dei fusibili nell’abitacolo
Descrizione | No. | Ampere [A] |
Sedile del conducente riscaldato | F1 | 10 |
Sedile passeggero riscaldato | F2 | 10 |
Più leggero | F3 | 15 |
Terza presa di corrente collegata
cruscotto. |
F4 | 20 |
Lunotto posteriore a comando elettrico
Lato conducente. |
F5 | 20 |
Lunotto posteriore a comando elettrico
Lato passeggero. |
F6 | 20 |
Fascio di luce a destra | F12 | 7,5 |
Plafoniera anteriore;
Plafoniera posteriore; Luci sulle alette parasole; Luci di ingombro delle portiere; Luci di avviamento. |
F32 | 7,5 |
Cruscotto | F53 | 5 |
Motori di chiusura delle porte;
Motori attuatori a blocco morto; Motore di sblocco della porta posteriore. |
F38 | 20 |
Alimentazione + batteria
per la presa diagnostica EOBD, radio, unità di controllo del monitoraggio pressione degli pneumatici. |
F36 | 10 |
Pompa lavavetro/lavacristalli posteriore | F43 | 15 |
Motore di sollevamento del finestrino elettrico in
porta anteriore sul lato passeggero. |
F48 | 20 |
Fascio di immersione a sinistra;
Regolazione dei fari. |
F13 | 7,5 |
Airbag;
Pannello di controllo. |
F50 | 7,5 |
Potenza dell’interruttore del pedale del freno;
Interruttore del pedale della frizione; Riscaldamento interno; Controllore di convergenza Blue&Me™; Configurazione del sistema audio. |
F51 | 7,5 |
Alimentazione del quadro strumenti Int;
Interruttore del pedale del freno; Terzo semaforo. |
F37 | 5 |
Alimentazione interna per le luci del pannello di controllo;
Controllore di parcheggio; Controllore del sensore di pressione degli pneumatici; Motore dello specchietto laterale elettrico; Sensore pioggia; Unità di controllo del piano elettrico; Presa infotainment My-port. |
F49 | 5 |
Alimentazione interna per le bobine dei relè della scatola
fusibili e bobine motorizzate relè del body computer. |
F31 | 5 |
Motore di sollevamento del finestrino elettrico in
porta anteriore lato guida. |
F47 | 20 |
Sedile posteriore | F94 | 15 |
Accendino;
Presa nell’abitacolo. |
F95 | 15 |
Accendino;
Presa nell’abitacolo. |
F96 | 15 |
Sedile del conducente riscaldato | F97 | 10 |
Sedile passeggero riscaldato | F98 | 10 |
