Fiat Ducato CAMPER BASE (2014-2016) – Scatola dei fusibili
Fiat Ducato BASE CAMPER (2014-2016) – Schema della scatola dei fusibili
Anno di fabbricazione: 2014, 2015, 2016.
Fusibile dell’accendino (presa di corrente) su Fiat Ducato BASE CAMPER (2014-2016). è il fusibile F15 Nella scatola dei fusibili nel vano motore.
Scatola dei fusibili nel cruscotto
| Descrizione | No. | Amp [A] |
| Fascio di luce a destra | F12 | 7,5 |
| Fascio di passaggio a sinistra | F13 | 7,5 |
| Relè dell’unità di controllo del vano motore;
Relè dell’unità di controllo del quadro strumenti (tasto +). |
F31 | 5 |
| Illuminazione del tetto del vano passeggeri
(+ batteria) |
F32 | 7,5 |
| Sensore di monitoraggio della batteria per la versione Start&Stop
(+ batteria) |
F33 | 7,5 |
| Illuminazione interna del minibus
(emergenza). |
F34 | 7,5 |
| Radio;
Aria condizionata; Allarme; Tachigrafo; Controller di scollegamento della batteria; Timer Webasto (+ batteria). |
F36 | 10 |
| Controllo delle luci dei freni (principale);
Terzo semaforo; Pannello strumenti (tasto +). |
F37 | 7,5 |
| Blocco porta (+ batteria) | F38 | 20 |
| Tergicristallo (pulsante +) | F43 | 20 |
| Finestrino elettrico lato guida | F47 | 20 |
| Finestrino elettrico lato passeggero | F48 | 20 |
| Controller del sensore di parcheggio;
Radio; Comandi al volante; Pannello di controllo centrale; Pannello di controllo sinistro; Pannello ausiliario; Comando di scollegamento della batteria (tasto +). |
F49 | 5 |
| Aria condizionata;
Controllore del servosterzo; Luci di retromarcia; Sensore dell’acqua nel filtro del gasolio; Misuratore di portata; Tachigrafo (+ chiave). |
F51 | 5 |
| Cruscotto (+ batteria) | F53 | 7,5 |
| Non utilizzato | F89 | – |
| Semaforo a sinistra | F90 | 7,5 |
| Semaforo a destra | F91 | 7,5 |
| Fendinebbia sinistro | F92 | 7,5 |
| Fendinebbia destro | F93 | 7,5 |
Scatola dei fusibili nel vano motore
| Descrizione | No. | Amp [A] |
| Interruttore di accensione (+ batteria) | F03 | 30 |
| Filtro riscaldato | F04 | 40 |
| Evaporatore per la ventilazione del motore,
Abitacolo Puma con Webasto; Pompa a ingranaggi robotizzata (+ batteria). |
F05 | 20/50 |
| Ventola di raffreddamento del motore ad alta velocità
(+ batteria) |
F06 | 40* 60 |
| Ventola di raffreddamento del motore a bassa velocità
(+ batteria) |
F07 | 40/50/60 |
| Ventilatore vano passeggeri (+ chiave) | F08 | 40 |
| Presa di corrente posteriore (+ batteria) | F09 | 15 |
| Corno | F10 | 15 |
| Presa di corrente (+ batteria) | F14 | 15 |
| Accendisigari (+ batteria) | F15 | 15 |
| Modulo di controllo dell’unità di potenza;
cambio automatico (+ batteria). |
F18 | 7,5 |
| Compressore aria condizionata | F19 | 7,5 |
| Pulitori | F20 | 30 |
| Pannello di controllo ausiliario per lo scorrimento e la
Specchio pieghevole (+ tasto). |
F24 | 7,5 |
| Gli specchi evaporano | F30 | 15 |

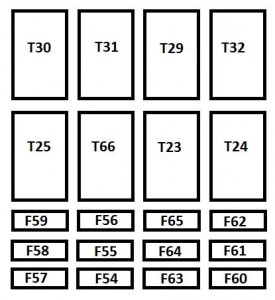

Scatola portafusibili opzionale nel montante centrale destro
| Descrizione | No. | Amp [A] |
| Non utilizzato | F54 | – |
| Sedili riscaldati | F55 | 15 |
| Presa di corrente per il passeggero posteriore | F56 | 15 |
| Riscaldatore supplementare sotto il sedile | F57 | 10 |
| Lunotto riscaldato a sinistra | F58 | 15 |
| Lunotto posteriore destro riscaldato | F59 | 15 |
| Non utilizzato | F60 | – |
| Non utilizzato | F61 | – |
| Non utilizzato | F62 | – |
| Controllo aggiuntivo del riscaldamento del passeggero | F63 | 10 |
| Non utilizzato | F64 | – |
| Ventola riscaldatore passeggero aggiuntiva | F65 | 30 |
