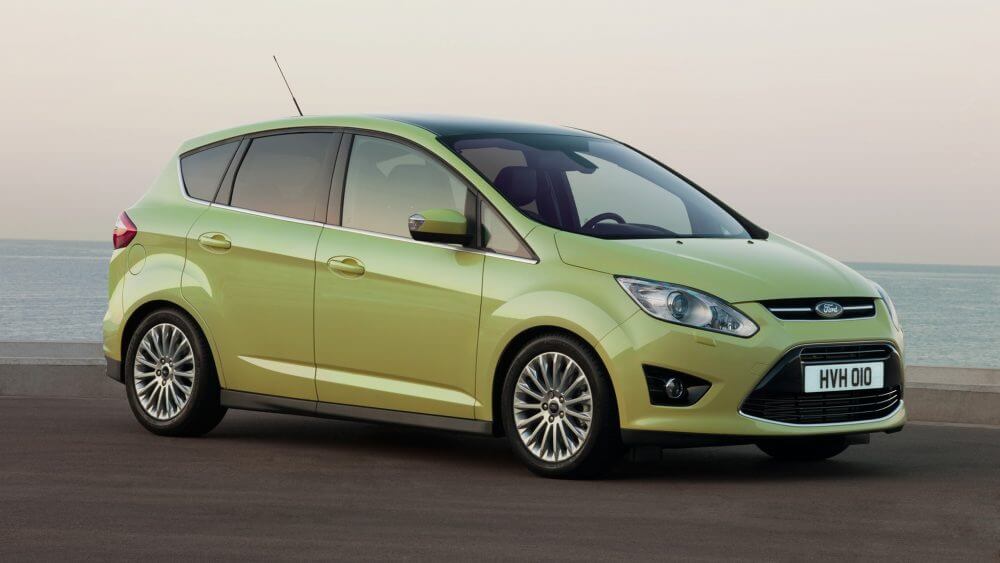

Ford C-MAX (2010-2015) – Scatola dei fusibili
Ford C-MAX (2010-2015) – Schema della scatola dei fusibili
Anno di fabbricazione: 2010, 2011, 2012, 2013, 2014, 2015.
Fusibile dell’accendino (presa elettrica) nella Ford C-MAX (2010-2015). È un fusibile 61 nella scatola dei fusibili nell’abitacolo.
Scatola dei fusibili nel vano motore
| No. | Ampere [A] | Descrizione |
| 7 | 40 | Sistema antibloccaggio della pompa |
| 8 | 30 | Valvola del sistema antibloccaggio |
| 9 | 20 | Lavafari |
| 10 | 40 | Ventilatore del riscaldatore |
| 11 | 30 | Modulo per la qualità della tensione |
| 12 | 30 | Relè di controllo motore |
| 13 | 30 | Relè di avviamento |
| 14 | 40 | Parabrezza riscaldato (lato destro) |
| 15 | 25 | Ventola intercooler – 1.0l EcoBoost |
| 16 | 40 | Parabrezza riscaldato (lato sinistro) |
| 17 | 20 | Riscaldatore di carburante |
| 18 | 20 | Pulitori |
| 19 | 5 | Sistema frenante antibloccaggio;
Modulo del programma di stabilizzazione elettronica. |
| 20 | 15 | Corno |
| 21 | 5 | Interruttore della luce del freno |
| 22 | 15 | Sistema di monitoraggio della batteria |
| 23 | 5 | Bobine di relè;
Modulo interruttore di controllo dell’illuminazione. |
| 24 | 20 | Presa di corrente posteriore |
| 25 | 10 | Specchietti retrovisori esterni a comando elettrico |
| 26 | 15 | Modulo di controllo della trasmissione |
| 27 | 15 | Frizione dell’aria condizionata |
| 28 | – | Non utilizzato |
| 29 | 25 | Lunotto termico |
| 30 | 5 | Modulo di controllo della trasmissione |
| 31 | – | Non utilizzato |
| 32 | 10 | Valvola di ricircolo dei gas di scarico;
Valvole di controllo dell’ondulazione; Sensore di ossigeno dei gas di scarico riscaldato (controllo motore); Modulo elettronico di controllo della ventola a relè (bobina); Funzionamento nel modulo della pompa dell’acqua -. 1,0 l EcoBoost. |
| 33 | 10 | Bobine di accensione |
| 34 | 10 | Iniettori |
| 35 | 5 | Bobina relè intercooler |
| 15 | Filtro riscaldatore (motore diesel) | |
| 36 | 10 | Modulo per il controllo della trasmissione |
| 37 | – | Non utilizzato |
| 38 | 15 | Modulo di controllo dell’unità di potenza;
Modulo di controllo della trasmissione. |
| 39 | 5 | Modulo di controllo dei fari |
| 40 | 5 | Servosterzo elettrico |
| 41 | 20 | Modulo di controllo della carrozzeria |
| 42 | 15 | Tergicristallo posteriore |
| 43 | 15 | Livellamento dei fari |
| 44 | – | Non utilizzato |
| 45 | 10 | Ugelli lavavetro riscaldati |
| 46 | 25 | Alzacristalli elettrici (anteriori) |
| 47 | 7,5 | Specchietti retrovisori esterni riscaldati |
| 48 | 15 | Vaporizzatore |
Scatola dei fusibili nell’abitacolo
| No. | Ampere [A] | Descrizione |
| 56 | 20 | Rabbocco della pompa del carburante |
| 57 | – | Non utilizzato |
| 58 | – | Non utilizzato |
| 59 | 5 | Alimentazione del sistema passivo
sistema antifurto. |
| 60 | 10 | Lampada interna;
Kit interruttore porta conducente; Cassetto portaoggetti. |
| 61 | 20 | Più leggero |
| 62 | 5 | Modulo sensore pioggia;
Specchio con funzione automatica oscuramento. |
| 63 | – | Non utilizzato |
| 64 | – | Non utilizzato |
| 65 | 10 | Apertura della porta dell’ascensore |
| 66 | 20 | Blocco della porta del conducente;
Doppia serratura. |
| 67 | 7,5 | Display per informazioni e intrattenimento |
| 68 | 15 | Blocco del piantone dello sterzo |
| 69 | 5 | Quadro strumenti |
| 70 | 20 | Sistema di chiusura centralizzata |
| 71 | 10 | Aria condizionata |
| 72 | 7,5 | Modulo di controllo del volante |
| 73 | 7,5 | Allarme, diagnostica di bordo II |
| 74 | 15 | Semafori |
| 75 | 15 | Fari fendinebbia anteriori |
| 76 | 10 | Luce di retromarcia |
| 77 | 20 | Pompa di lavaggio |
| 78 | 5 | Interruttore di accensione o
Pulsante di avvio. |
| 79 | 15 | Modulo di controllo vocale;
Radio; Sistema di navigazione; Lettore DVD; Caricatore CD; Pulsante di blocco della porta. |
| 80 | – | Non utilizzato |
| 81 | 5 | Sensore di movimento interno;
Ricevitore radio; Tende solari. |
| 82 | 20 | Peso della pompa della lavatrice |
| 83 | 20 | Blocco centrale del substrato |
| 84 | 20 | Blocco della porta del conducente e
doppio blocco di terra |
| 85 | 7,5 | Radio;
Sistema di navigazione; Interruttore airbag passeggero; Interruttore dei sedili anteriori riscaldati; Riscaldamento del parcheggio; Modulo di riscaldamento manuale del climatizzatore. |
| 86 | 10 | Sistema di contenimento |
| 87 | – | Non utilizzato |
| 88 | – | Non utilizzato |
| 89 | – | Non utilizzato |
Scatola portafusibili nel vano di carico
| No. | Ampere [A] | Descrizione |
| 1 | – | Non utilizzato |
| 2 | 10 | Modulo veicolo senza chiave |
| 3 | 5 | Maniglie delle porte del veicolo senza chiave |
| 4 | 25 | Modulo porta (anteriore sinistro)
(Alzacristalli elettrici, chiusura centralizzata, Specchio retrovisore esterno ripiegabile elettricamente, Specchio esterno riscaldato) |
| 5 | 25 | Modulo porta (anteriore destro)
(Alzacristalli elettrici, chiusura centralizzata, Specchio retrovisore esterno ripiegabile elettricamente, Specchio esterno riscaldato) |
| 6 | 25 | Modulo porta (posteriore sinistro)
(finestrini elettrici) |
| 7 | 25 | Modulo porta (posteriore destro)
(finestrini elettrici) |
| 8 | 10 | Corno d’allarme |
| 9 | 25 | Sedile del conducente a comando elettrico |
| 10 | – | Non utilizzato |
| 11 | – | Non utilizzato |
| 12 | 10 | Modulo di climatizzazione |
| 13 | 5 | Modulo del quadro strumenti |
| 14 | 7,5 | Visualizzazione di informazioni e intrattenimento;
Modulo GPS (con modulo start-stop). |
| 15 | 15 | Unità audio;
Modulo del pannello di controllo dell’unità audio. |
| 16 | – | Non utilizzato |
| 17 | – | Non utilizzato |
| 18 | – | Non utilizzato |
| 19 | – | Non utilizzato |
| 20 | – | Non utilizzato |
| 21 | – | Non utilizzato |
| 22 | – | Non utilizzato |
| 23 | – | Non utilizzato |
| 24 | 30 | Inverter di potenza |
| 25 | 25 | Portellone posteriore ad azionamento elettrico |
| 26 | 40 | Accessori, modulo di traino |
| 27 | – | Non utilizzato |
| 28 | – | Non utilizzato |
| 29 | 5 | Monitoraggio dell’angolo cieco;
Aiuto per il mantenimento della corsia; Sosta attiva in città; Telecamera di retromarcia (senza modulo start-stop). |
| 5 | Segnale di accensione esteso
(con modulo start-stop) |
|
| 30 | 5 | Modulo di ausilio al parcheggio |
| 31 | – | Non utilizzato |
| 32 | 5 | Inverter di potenza |
| 33 | – | Non utilizzato |
| 34 | 15 | Sedile del conducente riscaldato |
| 35 | 15 | Sedile passeggero anteriore riscaldato |
| 36 | – | Non utilizzato |
| 37 | 20 | Sistema parasole |
| 38 | – | Non utilizzato |
| 39 | – | Non utilizzato |
| 40 | – | Non utilizzato |
| 41 | – | Non utilizzato |
| 42 | – | Non utilizzato |
| 43 | – | Non utilizzato |
| 44 | – | Non utilizzato |
| 45 | – | Non utilizzato |
| 46 | 5 | Monitoraggio dell’angolo cieco;
Aiuto per il mantenimento della corsia; Telecamera di retromarcia (con modulo start-stop) |
