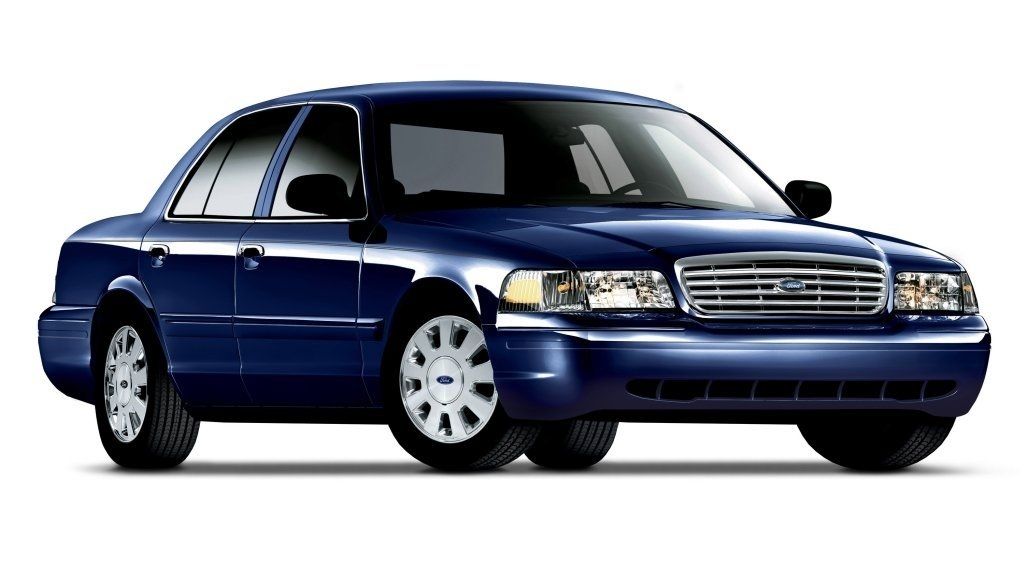

Ford Crown Victoria (2003-2012) – Scatola dei fusibili
Schemi della scatola dei fusibili e dei relè – Ford Crown Victoria
Si applica ai veicoli prodotti nel corso degli anni:
2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Schema della scatola dei fusibili nell’abitacolo
Il pannello dei fusibili si trova sotto e a sinistra del volante, accanto al pedale del freno. Rimuovere il coperchio del pannello per accedere ai fusibili. Per rimuovere il fusibile, utilizzare l’apposito attrezzo situato sul coperchio del pannello dei fusibili.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 15 | 2003-2004: Audio, caricatore CD |
| 2005-2006: Taxi, cluster, modulo di controllo dell’illuminazione (illuminazione interna) | ||
| 10 | 2007-2012: Accensione (START) – solenoide del relè di avviamento, DTRS | |
| 2 | 5 | 2003-2004: Suono |
| 10 | 2005-2006: Accensione (ON) – Modulo elettronico di controllo automatico della temperatura (EATC), interruttore modalità A/C (solo veicoli dotati di EATC), bobina relè ventola A/C | |
| 7,5 | 2007-2012: Specchietti elettrici, interruttori di chiusura delle porte, interruttore dello specchietto, interruttore del tastierino, interruttore della capote, DDM, cluster | |
| 3 | 7,5 | 2003-2004: Specchietti |
| 10 | 2005-2006: | |
| Modulo EATC (solo per i veicoli dotati di EATC) | ||
| Audio (sistema audio di base nei veicoli non dotati di EATC) | ||
| 5 | 2007-2012: accensione (START), centralina elettrica della polizia (PDB) (solo veicoli della polizia) | |
| 4 | 10 | 2003-2004: Airbag |
| 2005-2006: modulo del sistema frenante antibloccaggio (ON) dell’accensione (ABS), modulo delle sospensioni pneumatiche posteriori (RASM), servosterzo variabile (VAPS) | ||
| 2007-2012: modulo di controllo dell’illuminazione (LCM) (interruttore di illuminazione), sensore di autoaccensione | ||
| 5 | 25 | 2003-2004: vaschetta portaoggetti e lampeggiatore posteriore (opzioni per i veicoli della polizia) |
| 10 | 2005-2006: interruttore di controllo della velocità, segnale di stop, interblocco del cambio di marcia (BTSI) (cambio a colonna) | |
| 7,5 | 2007-2012: accensione (ON/ACC) – LCM | |
| 6 | 15 | 2003-2004: modulo spie del quadro strumenti, interruttore di controllo overdrive, modulo di controllo luci (LCM), frizione del climatizzatore, kit analogico |
| 10 | 2005-2006: accensione (ON) – cluster | |
| 7,5 | 2007-2012: LCM | |
| 7 | 10 | 2003-2004: Modulo porta conducente (DDM), radio premium, inserimento iniziale nel PDB della polizia (opzione veicolo della polizia) |
| 2005-2006: LCM (luci di parcheggio, luci di commutazione) | ||
| 2007-2012: accensione (ON/ACC) – modulo tergicristalli | ||
| 8 | 25 | 2003-2004: relè di potenza del modulo di controllo del gruppo propulsore (PCM), spine di bobina, condensatore di rumore radio, sistema antifurto passivo (PATS) |
| 10 | 2005: Accensione (ON) – Modulo sospensione pneumatica posteriore (RASM), sterzo ad aria variabile (VAPS) | |
| 2006: LCM | ||
| 2007-2012: Modulo elettronico di controllo automatico della temperatura (EATC) (solo per i veicoli dotati di EATC) | ||
| 9 | 5 | 2003-2004: Sensore della gamma di trasmissione |
| 20 | 2005: LCM (fari, luci d’angolo) | |
| 10 | 2006: LCM (interruttore di illuminazione) | |
| 7,5 | 2007-2012: Accensione (ON/ACC) – Illuminazione interruttore serratura porta, Illuminazione interruttore sedili riscaldati, Tetto apribile, Consolle, Radio, Antenna, Specchietto elettrocromatico, Bobina relè finestrini (solo veicoli non della polizia), Bobina relè finestrini e ponte e Bobina relè ON/ACC polizia (solo veicoli della polizia). | |
| 10 | 10 | 2003-2004: riscaldatore del lunotto, specchietti riscaldati |
| 5 | 2005-2006: accensione (ON/START) – modulo porta conducente (DDM), PDB polizia (solo veicoli della polizia) | |
| 15 | 2007-2012: Pericoli (solo veicoli non della polizia) | |
| 20 | 2007-2012: Pericoli (solo per i veicoli della polizia) | |
| 11 | 5 | 2003-2004: Relè della spia del controllo di trazione (solo ABS con controllo di trazione) |
| 10 | 2005-2006: | |
| Accensione (START) – Bobina relè ON/ACC (finestrino) (solo veicoli non della polizia) | ||
| Accensione (START) – Bobina relè ON/ACC (finestrino e sportello) e bobina relè ON/ACC polizia (solo veicoli polizia) | ||
| 15 | 2007-2012: Accensione (ON) – Indicatori di direzione | |
| 12 | 15 | 2003-2004: interruttore multifunzione per indicatori di direzione/spie di avvertimento |
| 10 | 2005-2006: Accensione (ON/START) – Solenoide del relè di avviamento, DTRS | |
| 15 | 2007-2012: Audio | |
| 13 | 5 | 2003-2004: Radio |
| 10 | 2005-2006: accensione (START) – modulo tergicristalli | |
| 2007-2012: accensione (ON) – modulo sistema antibloccaggio (ABS; 2007-2008), modulo sospensione pneumatica posteriore (RASM), servosterzo variabile (VAPS; 2007-2008), cluster | ||
| 14 | 10 | 2003-2004: Sistema frenante antibloccaggio (ABS), quadro strumenti |
| 2005-2006: accensione (ON) – BTSI (cambio a pavimento) | ||
| 15 | 2007-2012: Taxi, pedali regolabili | |
| 15 | 15 | 2003-2004: modulo di controllo della velocità, bobina del relè di potenza (opzione per i veicoli della polizia), LCM, orologio, relè del motore della ventola EATC, luce dell’interruttore della serratura delle porte, interruttore dei sedili riscaldati, tetto apribile |
| 7,5 | 2005-2006: Accensione (START) – LCM, spia interruttore blocco porte, spia interruttore sedili riscaldati, tetto apribile, console sul tetto, specchio elettrocromico | |
| 10 | 2007-2012: accensione (ON) – modulo EATC, interruttore modalità aria condizionata (solo veicoli dotati di aria condizionata manuale), bobina relè ventola aria condizionata | |
| 16 | 15 | 2003-2004: luci di retromarcia, blocco del cambio, modulo DRL, controllo VAP, specchietto elettronico giorno/notte, consolle, sospensioni pneumatiche, 2005-2006: aria condizionata, modulo sedili riscaldati, modulo suoneria (solo GCC), DDM, luci posteriori – up |
| Accensione (ON) – Indicatori di direzione | ||
| 20 | 2007-2012: Accendisigari (2007-2008), OBD II | |
| 17 | 7,5 | 2003-2004: Motore tergicristallo |
| 10 | 2005-2006: START – Audio | |
| 2007-2012: Accensione (ON) – interruttore modalità aria condizionata (veicoli dotati di aria condizionata manuale), porte Blend, moduli sedili riscaldati, BTSI (azionamento a pavimento) | ||
| 18 | 10 | 2003-2004: – |
| 2005-2006: accensione (ON) – interruttore modalità aria condizionata (solo aria condizionata manuale), miscelazione porte, DDM, moduli sedili riscaldati, modulo luci diurne (DRL) | ||
| 15 | 2007-2012: Modulo di controllo luci (illuminazione interna) | |
| 19 | 15 | 2003-2004: luci dei freni, segnale dei freni per PCM, ABS e modulo di controllo della velocità, DDM |
| 10 | 2005-2012: Anabbagliante sinistro, DRL | |
| 20 | 20 | 2003-2004: Spotlight (opzione veicolo della polizia) |
| 10 | 2005-2012: accensione (ON/ACC) – lampade di ricambio, sistema antibloccaggio (ABS; 2009-2012) | |
| 21 | 15 | 2003-2004: LCM per le luci di parcheggio e l’illuminazione interna, sensore auto/lampeggiante/sensore solare |
| 10 | 2005-2012: Anabbaglianti a destra, DRL | |
| 22 | 20 | 2003-2004: servofreno, interruttore multifunzione per luci di emergenza, interruttore di accensione/spegnimento del freno, fusibile di alimentazione IP 19 |
| 10 | 2005-2012: Accensione (ON/ACC) – Modulo di controllo dei sistemi di ritenuta (RCM), sensore di classificazione degli occupanti (OCS), indicatore di disattivazione airbag passeggero (PADI) | |
| 23 | 15 | 2003-2004: modulo EATC, quadro strumenti, orologio, LCM, luci interne, interruttori di chiusura porte, porte a battente e luci sul tetto (veicoli taxi) |
| 2005-2012: Interruttore multifunzione (Flash-to-pass), LCM (abbaglianti; 2006-2012) | ||
| 24 | 10 | 2003-2004: Fascio di luce incrociato a sinistra |
| 2005-2012: accensione (ON/ACC) – Modulo del sistema antifurto passivo (PATS), bobina del relè del modulo di controllo della catena cinematica (PCM), bobina del relè del carburante, bobina del relè di accensione | ||
| 25 | 15 | 2003-2004: Accendisigari |
| 2005-2006: Sensore luci automatiche/sole, specchietti elettrici, interruttore blocco porte (DDM), interruttore specchietto, interruttore tastiera, interruttore tettuccio, interruttore pedana regolabile, DDM | ||
| 2007-2012: LCM (luci di parcheggio, luci d’angolo, luci di immatricolazione) | ||
| 26 | 10 | 2003-2004: Fascio di luce incrociato a destra |
| 2005-2006: Accensione (ON/ACC) – unità analogica, modulo spie, LCM, interruttore overdrive, bobina relè sbrinamento posteriore | ||
| 2007-2012: Accensione (ON/START) – cluster, LCM, interruttore overdrive, interruttore controllo trazione | ||
| 27 | 25 | 2003-2004: LCM per l’illuminazione di curva e le luci di marcia |
| 20 | 2005-2006: accendisigari, OBD II, presa di corrente | |
| 2007-2012: – | ||
| 28 | 20 | 2003-2004: Alzacristalli elettrici, DDM, leva cruscotto/porta (solo veicoli della polizia) |
| 10 | 2005-2006: lampada di arresto centrale montata in altezza (CHMSL) | |
| 7,5 | 2007-2012: Segnale di frenata, LCM (freno a mano), ABS | |
| 29 | 15 | 2003-2004: – |
| 2005-2006: Suono | ||
| 2 | 2007-2012: Pericolo in (solo per i veicoli della polizia) | |
| 30 | 15 | 2003-2004: – |
| 2005-2006: Luci di arresto, MFS | ||
| 2 | 2007-2012: Risparmio della batteria (solo per i veicoli della polizia) | |
| 31 | 15 | 2003-2004: – |
| 2005-2006: Pericoli (veicoli non della polizia) | ||
| 20 | 2005-2006: Pericoli (veicoli della polizia) | |
| 5 | 2007-2012: Chiave in (LCM) | |
| 32 | 10 | 2003-2004: – |
| 2005-2006: riscaldatori degli specchietti, indicatore di sbrinamento posteriore | ||
| 2 | 2007-2012: Gioco d’azzardo (solo veicoli della polizia) | |
| 33 | 10 | Modulo antincendio (se in dotazione) (solo per i veicoli della polizia) |
| K101 | 2005-2006: Sbrinatore posteriore | |
| 2007-2012: Rilievo del finestrino, parafango (solo per i veicoli della polizia) | ||
Schema della scatola dei fusibili nel vano motore
La scatola di distribuzione dell’alimentazione si trova nel vano motore.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 25 | 2003-2004: Suono |
| 20 | 2005: interruttore di accensione (chiave, RUN 1, RUN 2) | |
| 25 | 2006: interruttore di accensione (chiave, RUN 1, RUN 2), pericoli | |
| 30 | 2007-2012: interruttore di accensione | |
| 2 | 20 | 2003-2004: Power point |
| 25 | 2005-2006: interruttore di accensione (RUN/START, RUN/ACC, START) | |
| 20 | 2007-2012: Tetto (2007-2008), faretti (solo per i veicoli della polizia) | |
| 3 | 20 | 2003-2004: Sedili riscaldati |
| 10 | 2005-2012: Modulo di controllo del gruppo propulsore (PCM) – mantiene l’alimentazione, può ventilare | |
| 4 | 10 | 2003-2004: corno |
| 20 | 2005-2012: relè di alimentazione del carburante | |
| 5 | 20 | 2003-2004: Pompa del carburante |
| 10 | 2005-2012: Modulo sospensione pneumatica posteriore (RASM), modulo VAPS (2005-2008) | |
| 6 | 15 | 2003-2004: – |
| 2005-2012: Governatore dell’alternatore | ||
| 7 | 20 | 2003-2004: Tetto apribile |
| 30 | 2005-2012: alimentazione relè PCM | |
| 8 | 20 | Modulo porta conducente (DDM) |
| 9 | 15 | 2003-2004: – |
| 2005-2012: Alimentazione relè bobina di accensione | ||
| 10 | 20 | 2003-2004: – |
| 2005-2012: Alimentazione del relè del clacson | ||
| 11 | 20 | 2003-2004: Luci di marcia diurna (DRL) |
| 15 | 2005-2012: Fornitura del relè della frizione A/C | |
| 12 | 25 | 2003-2004: – |
| 2005-2012: | ||
| Suono (solo per i veicoli non della polizia) | ||
| Lampade a mensola (solo per i veicoli non della polizia) | ||
| 13 | 20 | 2003-2004: – |
| 2005-2012: Punto di alimentazione del quadro strumenti | ||
| 14 | 20 | 2003-2004: – |
| 2005-2012: Interruttore luci stop | ||
| 15 | 15 | 2004: Alternatore |
| 20 | 2005-2006: Sedili riscaldati | |
| 15 | 2007-2012: Fornitura di batterie di accessori per la polizia 1 (solo veicoli della polizia) | |
| 16 | 20 | 2003-2004: – |
| 2005: Modulo luci di marcia diurna (DRL) | ||
| 25 | 2006: lampade di serie (solo per i veicoli della polizia) | |
| 20 | 2007-2012: sedili riscaldati, alimentazione della batteria accessoria della polizia 2 (solo per i veicoli della polizia) | |
| 17 | 10 | 2003-2007: – |
| 2008-2012: spot R/A | ||
| 18 | 10 | 2003-2007: – |
| 2008-2012: spot R/A | ||
| 19 | 10 | 2003-2004: Modulo di controllo del gruppo propulsore (PCM), iniettori del carburante, modulo iniettori carburante NGV |
| 15 | 2005-2012: iniettori | |
| 20 | 10 | 2003-2004: PCM, HEGO |
| 15 | 2005-2006: PCM, sensore del flusso d’aria di massa (MAF), IAT | |
| 2007-2012: PCM | ||
| 21 | 15 | 2003-2004: – |
| 2005-2012: carichi e sensori del gruppo propulsore, bobina del relè della frizione del climatizzatore (2006) | ||
| 22 | 20 | 2003-2005: – |
| 2006-2012: Partenze della polizia WPB (solo veicoli della polizia) | ||
| 23 | 20 | 2003-2005: – |
| 2006-2012: Partenze della polizia WPB (solo veicoli della polizia) | ||
| 24 | 5 | 2003-2004: – |
| 2005: Silenziamento della radio | ||
| 2006: – | ||
| 10 | 2007-2012: Specchietti riscaldati, indicatore di sbrinamento posteriore | |
| 101 | 30 | 2003-2004: interruttore di accensione, solenoide di avviamento tramite relè di avviamento, fusibili IP 7, 9, 12 e 14 |
| 40 | 2005-2012: Alimentazione relè soffiante | |
| 102 | 50 | Ventola di raffreddamento (motore) |
| 103 | 40 | 2003-2004: Motore della ventola |
| 50 | 2005: Scatola dei fusibili di alimentazione del quadro strumenti (I/P) n. 1, fusibili I/P 23, 25, 27 e 31 | |
| 2006: Scatola dei fusibili di alimentazione del quadro strumenti (I/P) #1, fusibili I/P 19, 21, 23, 25 e 27 | ||
| 2007-2012: Scatola dei fusibili del quadro strumenti (I/P) n. 1, fusibili I/P 10, 12, 14, 16 e 18 | ||
| 104 | 40 | 2003-2004: Relè retroilluminazione riscaldata |
| 2005: Scatola dei fusibili di alimentazione del quadro strumenti (I/P) n. 2, fusibili I/P 1, 3, 5, 7 e 9 | ||
| 2006: Scatola dei fusibili di alimentazione del quadro strumenti (I/P) n. 2, fusibili I/P 1, 3, 5, 7, 8 e 9 | ||
| 50 | 2007-2012: quadro strumenti (I/P) scatola fusibili #2 alimentazione, fusibili I/P 2, 4, 6, 8, 19, 21, 23 e 25 | |
| 105 | 30 | 2003-2004: relè di potenza PCM o modulo CNG (solo veicoli a gas naturale), connettore diagnostico, PDB 19 e 20, relè frizione A/C, relè modulo pompa carburante |
| 2005-2012: alimentazione del relè di avviamento | ||
| 106 | 40 | Modulo sistema antibloccaggio (ABS) (pompa) |
| 107 | 40 | 2003: Crown of North America (opzione veicolo della polizia) |
| 50 | 2004: presa di corrente della polizia nella parte posteriore (solo per i veicoli della polizia) | |
| 40 | 2005-2012: Alimentazione del relè dello sbrinamento posteriore | |
| 108 | 50 | 2003-2004: presa di corrente della polizia nella parte posteriore (solo per i veicoli della polizia) |
| 20 | 2005-2006: | |
| Tetto apribile (solo per i veicoli non della polizia) | ||
| Fari (disponibili solo per i veicoli della polizia, per i veicoli a lunga percorrenza e per i veicoli a bassa velocità). [LWB] e veicoli commerciali) | ||
| 2007-2012: | ||
| 2009-2012: accendisigari (solo per i veicoli non della polizia), | ||
| Fornitura di batterie accessorie per la polizia 3 (solo per i veicoli della polizia) | ||
| 109 | 50 | 2003-2004: Barra luminosa (opzione per veicoli della polizia) |
| 20 | 2005-2012: Modulo ABS (valvole) | |
| 110 | 50 | 2003-2004: Interruttore relè anteriore PDB (opzione veicolo della polizia) |
| 30 | 2005-2012: Modulo tergicristallo | |
| 111 | 30 | 2003-2004: Alimentazione del relè di potenza (opzione per i veicoli della polizia) |
| 50 | 2005-2012: alimentazione della batteria PDB polizia o I/P polizia (solo per i veicoli della polizia) | |
| 112 | 50 | 2003-2004: Alimentazione dell’interruttore di accensione per i fusibili IP 4, 6, 8, 11, 13, 15, 17, 20, 22 e 28 |
| 30 | 2005-2012: Compressore per sospensioni pneumatiche (solo per veicoli non della polizia) | |
| 40 | 2005-2012: corriere di rifornimento della polizia PDB (solo veicoli della polizia) | |
| 113 | 50 | 2003-2004: Alimentazione per fusibili IP 3, 5, 21, 23, 25, 27 |
| 2005-2012: barra luminosa della polizia o bagagliaio della polizia (pannello jet destro) alimentazione supplementare della batteria (solo veicoli della polizia) | ||
| 114 | 30 | 2003-2004: sterzo VAP, compressore sospensioni pneumatiche, quadro strumenti |
| 50 | 2005-2012: alimentazione della batteria PDB polizia o I/P polizia (solo per i veicoli della polizia) | |
| 115 | 50 | 2003-2004: Alimentazione dell’interruttore di accensione per i fusibili IP 16 e 18 |
| 2005-2012: presa di corrente posteriore o bagagliaio della polizia (pannello jet destro) alimentazione supplementare della batteria (solo veicoli della polizia) | ||
| 116 | 30 | 2003-2004: tergicristallo |
| 50 | 2005-2012: fornitura di batterie di accessori per la polizia I/P (solo per i veicoli della polizia) | |
| 117 | 50 | 2003-2004: canale B+ per PDB (opzione per veicoli della polizia) |
| 2005-2012: Fornitura di batterie per PDB o Police I/P (solo per i veicoli della polizia) | ||
| 118 | 20 | 2003-2004: ABS |
| 50 | 2005-2012: presa di corrente posteriore o bagagliaio della polizia (pannello destro del jet) alimentazione supplementare della batteria (solo veicoli della polizia) | |
| 401 | – | – |
| 601 | 50 | 2003-2004: Crown of North America (opzione veicolo della polizia) |
| 20 | 2005-2012: Sedili elettrici, lombari, a bordo (solo veicoli della polizia) | |
| 602 | 20 | 2003-2004: pedali regolabili, sedile elettrico, serrature, tettuccio, lombare, sblocco tettuccio (opzione veicolo della polizia) |
| 2005-2009: | ||
| Relè RUN/ACC (finestrini) (solo veicoli non della polizia) | ||
| Alimentazione RUN/ACC (finestrini e sportello) (solo per i veicoli della polizia) | ||
| 2010-2012: alimentazione relè RUN/ACC – finestrini, sportello (solo veicoli della polizia) | ||
| 501 | 2003-2004: PCM | |
| 2005-2008: frizione del climatizzatore | ||
| 502 | 2004: Frizione A/C | |
| 2005-2012: PCM | ||
| 503 | 2003-2004: – | |
| 2005-2007: clacson, chiusura porta | ||
| 2008-2012: – | ||
| 201 | 2003-2004: Il corriere del calabrone | |
| 2005-2012: relè frizione A/C | ||
| 202 | 2003-2004: relè PCM | |
| 2005-2012: – | ||
| 203 | 2003-2004: relè pompa carburante | |
| 2005-2012: Relè della bobina di accensione | ||
| 204 | 2003-2004: Relè frizione A/C | |
| 2005-2012: relè PCM | ||
| 205 | 2003-2004: Interruttore del controllo di trazione | |
| 2005-2012: – | ||
| 206 | 2003-2004: Corriere della polizia | |
| 2005-2012: Relè pompa carburante | ||
| 207 | 2005-2012: – | |
| 208 | 2003-2004: | |
| Relè a tetto | ||
| Relè per le luci di stop della polizia (solo per i veicoli della polizia) | ||
| 2005-2012: – | ||
| 209 | 2003-2004: – | |
| 2005-2012: Relè del clacson | ||
| 301 | 2003-2004: Relè del motore di soffiaggio | |
| 2005-2012: Relè del solenoide di avviamento | ||
| 302 | 2003-2004: relè del solenoide di avviamento | |
| 2005-2012: | ||
| Relè del compressore d’aria (solo per i veicoli non della polizia) | ||
| Relè RUN/ACC (solo per i veicoli della polizia) | ||
| 303 | 2003-2004: Relè delle sospensioni pneumatiche | |
| 2005-2012: Relè del motore di ventilazione | ||
| 304 | 2003-2004: Relè retroilluminazione riscaldata | |
| 2005-2006: | ||
| Relè RUN/ACC (finestrini) (solo veicoli non della polizia) | ||
| Relè RUN/ACC (finestrini e sportello) (solo per i veicoli della polizia) | ||
| 2007-2012: Relè sbrinamento posteriore | ||
