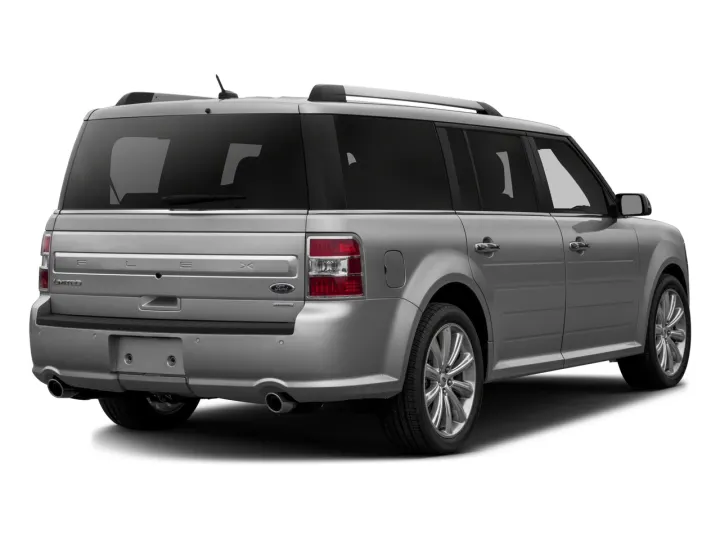

Ford Flex (2013-2019) – scatola fusibili e relè
Schema scatole fusibili e relè – Ford Flex
Si applica ai veicoli nuovi negli anni:
2013, 2014, 2015, 2016, 2017, 2018, 2019.
Scatola dei fusibili nel vano motore
La scatola di distribuzione elettrica si trova nel vano motore. Contiene fusibili ad alta corrente che proteggono i principali sistemi elettrici dal sovraccarico.
Numero | Ampere [A] | Descrizione |
---|---|---|
1 | 40A | Relè ventola 2 |
2 | 40A | Relè ventola 1 |
3 | 30A | modulo di controllo del freno del rimorchio |
4 | 30A | Tergicristallo e pompa lavavetri |
5 | 50A | Pompa dell’impianto frenante antibloccaggio |
6 | 20 A. | Presa di alimentazione della console centrale (senza ausilio per il parcheggio in retromarcia) |
7 | 30A | portellone elettrico |
8 | 20 A. | tenda da sole scorrevole |
9 | 20 A. | Presa di alimentazione della console della seconda fila |
10 | – | Relè di potenza del sedile della terza fila |
11 | – | Relè lunotto termico |
12 | – | Relè di carica della batteria di traino del rimorchio |
13 | – | relè di avviamento |
14 | – | Relè ventola di raffreddamento n. 2 |
15 | – | relè carburante |
16 | – | inutilizzato |
17 | 30A | Presa 110V AC |
18 | 40A | Motore ventola anteriore |
19 | 30A | Accensione del motore |
20 | 20 A. | Una presa nella camera |
21 | 20 A. | Presa sul cruscotto / accendisigari |
22 | 30A | Modulo sedili della terza fila |
23 | 30A | Sedile di guida elettrico, modulo di memoria |
24 | 30A | Ricarica della batteria di traino del rimorchio |
25 | – | inutilizzato |
26 | 40A | Lunotto termico, specchietti riscaldati |
27 | 20 A. | presa di ricarica |
28 | 30A | Sedili anteriori riscaldati/raffreddati |
29 | 20 A. | Sedili anteriori riscaldati |
30 | 20 A. | Sedili posteriori riscaldabili |
31 | 25A | Relè ventola elettronica 3 |
32 | – | Relè ventola ausiliaria |
33 | – | Relè ventola di raffreddamento n. 1 |
3.4 | – | relè ventola anteriore |
35 | – | Relè ventola di raffreddamento (serie) |
36 | – | inutilizzato |
37 | Relè segnale di svolta a destra/luce stop traino rimorchio | |
38 | Relè luci retromarcia traino rimorchio | |
39 | 30A | Motore ventola aggiuntivo |
40 | – | inutilizzato |
41 | – | inutilizzato |
42 | 30A | Sedile passeggero elettrico |
43 | 20 A. | Valvole antibloccaggio impianto frenante |
44 | – | relè lavavetri |
45 | 5A | Sensore di pioggia |
46 | 5A | Solenoide di spurgo del contenitore (motori EcoBoost) |
47 | 15A | pompa lavavetri |
48 | 10 A. | Luci di parcheggio anteriori |
49 | – | inutilizzato |
50 | 10 A. | specchi termici |
51 | 5A | Modulo di controllo del gruppo propulsore – Monitoraggio dell’iniettore elettrico (non applicabile ai motori EcoBoost) |
52 | – | inutilizzato |
53 | Segnale di svolta a sinistra del sistema di traino del rimorchio e relè luce freno | |
54 | – | inutilizzato |
55 | – | relè tergicristallo |
56 | 30A | Iniettori carburante, relè pompa carburante |
57 | 20 A. | Lampada a scarica ad alta intensità anteriore sinistra |
58 | 10 A. | sensore alternatore |
59 | 10 A. | Interruttore di attivazione/disattivazione del freno |
60 | 10 A. | Luci di retromarcia per rimorchio |
61 | – | inutilizzato |
62 | 10 A. | Frizione aria condizionata |
63 | 15A | Indicatori di direzione per il traino del rimorchio e luci di arresto |
64 | 15A | tergicristalli posteriori |
65 | – | inutilizzato |
66 | Modulo di controllo powertrain – relè di potenza del veicolo | |
67 | 20 A. | Potenza del veicolo n. 2 – Sensore di ossigeno riscaldato, sensore di flusso d’aria di massa, elettrovalvola a fasatura variabile dell’albero a camme, elettrovalvola di spurgo del contenitore, elettrovalvola di spurgo del contenitore |
68 | 20 A. | Alimentazione del veicolo n. 4 (bobine di accensione) |
69 | 20 A. | Potenza del veicolo n. 1 (PCM) |
70 | 15A | Potenza veicolo n. 3 – Relè frizione A/C, Relè controllo ventola, Compressore A/C variabile, Riscaldatore ausiliario A/C, Controllo turbocompressore, Valvola di bypass compressore elettronica (per turbocompressore), Modulo AWD, riscaldatore di ventilazione del basamento positivo |
71 | – | inutilizzato |
72 | – | inutilizzato |
73 | – | inutilizzato |
74 | – | inutilizzato |
75 | – | inutilizzato |
76 | – | inutilizzato |
77 | Relè luci parcheggio rimorchio | |
78 | 20 A. | Lampada a scarica ad alta intensità anteriore destra |
79 | 10 A. | cruise control adattivo |
80 | – | inutilizzato |
81 | – | inutilizzato |
82 | 15A | rondella posteriore |
83 | – | inutilizzato |
84 | 20 A. | Luci di stazionamento per traino rimorchio |
85 | – | inutilizzato |
86 | 5A | Modulo di controllo del gruppo propulsore – Alimentazione di emergenza, relè del modulo di controllo del gruppo propulsore, solenoide di sfiato del contenitore (non applicabile ai motori EcoBoost) |
87 | 5A | corri/avvia |
88 | – | Esegui / avvia relè |
89 | 10 A. | Modulo impianto frenante antibloccaggio |
90 | 10 A. | Avvio/avvio del modulo di controllo dell’apparato propulsore |
91 | 10 A. | cruise control adattivo |
92 | 5A | Bobina relè ventola anteriore e modulo servosterzo |
93 | 5A | Ventola ausiliaria, sbrinatore posteriore, relè di carica della batteria |
94 | 30A | Modulo di controllo del corpo Run/Start |
95 | 5A | Interruttore del parabrezza del passeggero |
96 | – | inutilizzato |
97 | – | inutilizzato |
98 | – | Relè frizione A/C |
Scatola dei fusibili nell’abitacolo
Il pannello dei fusibili si trova sotto il cruscotto a sinistra del volante. Potrebbe essere necessario rimuovere il pannello di rivestimento per accedere.
Numero | Ampere [A] | Descrizione |
---|---|---|
1 | 30A | Parabrezza lato guida |
2 | 15A | Ricordo della poltrona, sedili della seconda fila |
3 | 30A | Parabrezza lato passeggero anteriore |
4 | 10 A. | Relè risparmio batteria (luci interne a richiesta e presa alimentazione sedile) |
5 | 20 A. | Amplificatore intelligente, modulo di controllo del rumore attivo |
6 | 5A | Non utilizzato (aggiuntivo) |
7 | 7.5A | Interruttore specchietto elettrico, modulo porta conducente, modulo sedile conducente, tastiera |
8 | 10 A. | portello di carico elettrico |
9 | 10 A. | SYNC, scheda di connessione elettronica, modulo ricetrasmettitore radio |
10 | 10 A. | Relè di marcia/accessorio, relè motorino tergicristallo anteriore |
11 | 10 A. | Modulo di accesso intelligente, schermata di avviso |
12 | 15A | Illuminazione interna, illuminazione della piastra del cambio, illuminazione di fondo |
13 | 15A | segnali di svolta a destra |
14 | 15A | indicatori di direzione a sinistra |
15 | 15A | Luce stop alta centrale, luce di retromarcia |
16 | 10 A. | Luce anabbagliante (destra) |
17 | 10 A. | Luce anabbagliante (sinistra) |
18 | 10 A. | Sedili elettrici della terza fila, pulsante di avviamento del cambio, illuminazione della tastiera, blocco del cambio del freno, attuatore del modulo di controllo del gruppo propulsore, sistema antifurto |
19 | 20 A. | Non utilizzato (aggiuntivo) |
20 | 20 A. | Assicurazione |
21 | 10 A. | Modulo elettrico esteso. |
22 | 20 A. | relè clacson |
23 | 15A | Modulo di controllo del volante, quadro strumenti |
24 | 15A | Connettore di collegamento dati, modulo di controllo del volante |
25 | 15A | Meccanismo di apertura del portellone |
26 | 5A | Interruttore di alimentazione, interruttore di alimentazione a pulsante |
27 | 20 A. | Modulo di accesso intelligente |
28 | 15A | Non utilizzato (aggiuntivo) |
29 | 20 A. | Modulo radio, sistema di posizionamento globale (GPS). |
30 | 15A | Luci di parcheggio anteriori, relè del sistema di traino del rimorchio per luci di parcheggio, luci di posizione anteriori |
31 | 5A | controllore di traino del rimorchio |
32 | 15A | Interruttore e motore finestrino conducente, interruttori di blocco alimentazione, tetto lunare, presa CA 110 V, specchietto retrovisore interno |
33 | 10 A. | Non utilizzato (aggiuntivo) |
34 | 10 A. | Blind Spot Monitor, sedili riscaldati della seconda fila, sistema di rilevamento della retromarcia, telecamera per la retromarcia |
35 | 5A | Display di avvertenza, sensore di umidità per controllo aria condizionata e riscaldamento |
36 | 10 A. | Volante riscaldato |
37 | 10 A. | Frigorifero |
38 | 10 A. | Interruttore del parabrezza del passeggero |
39 | 15A | Semafori |
40 | 10 A. | Luci di posizione posteriori, luci targa |
41 | 7.5A | Sistema di smistamento passeggeri, modulo di controllo del sistema di ritenuta, modulo elettrico esteso. |
42 | 5A | Non utilizzato (aggiuntivo) |
43 | 10 A. | Non utilizzato (aggiuntivo) |
44 | 10 A. | Non utilizzato (aggiuntivo) |
45 | 5A | Non utilizzato (aggiuntivo) |
46 | 10 A. | Modulo aria condizionata |
47 | 15A | Fendinebbia, indicatore fendinebbia, indicatori di direzione anteriori n. 2 |
48 | 30A * | Alzacristallo elettrico anteriore passeggero, alzacristalli elettrici posteriori * Interruttore di circuito |
49 | Modulo di controllo del corpo (relè di ritardo accessorio) |
