Ford Fusion (2013-2018) – Scatola dei fusibili
Ford Fusion (2013-2018) – Schema della scatola dei fusibili
Anno di fabbricazione: 2013, 2014, 2015, 2016, 2017, 2018.
Fusibile dell’accendino (presa elettrica) su Ford Fusion (2013-2018). Il fusibile 10 si trova nella scatola dei fusibili del quadro strumenti.
Scatola di distribuzione dell’alimentazione
La scatola di distribuzione dell’alimentazione si trova nel vano motore. È dotato di fusibili ad alta corrente per proteggere i principali sistemi elettrici del veicolo dal sovraccarico.
No. | Ampere [A] | Descrizione |
1 | 30 | 2015-2018:
Tetto panoramico |
25 | 2013-2014:
Motore del tergicristallo 2 |
|
3 | 15 | Sensore pioggia |
5 | 20 | Punto di alimentazione 3 – Retro della console |
7 | 20 | Modulo di controllo della trasmissione – potenza del veicolo 1 Alimentazione del modulo di controllo del gruppo propulsore |
8 | 20 | Modulo di controllo della trasmissione – potenza del veicolo 2 Componenti di emissione |
10 | 20 | Punto di alimentazione 1 – parte anteriore del conducente |
11 | 15 | Modulo di controllo della trasmissione – potenza del veicolo 4 Bobine di accensione |
12 | 15 | Modulo di controllo della trasmissione – alimentazione del veicolo 3 Componenti non emissivi |
13 | 10 | 2013-2016:
Modulo di controllo della trasmissione – potenza del veicolo 5 (eccetto ibrido) |
14 | 10 | 2013-2016:
Modulo di controllo della trasmissione – alimentazione del veicolo 6 (eccetto ibrido) |
16 | 20 | Punto di forza 2 – console |
17 | 20 | Ibrido (2013-2016):
olio di trasmissione |
18 | 10 | ad eccezione dell’unità ibrida:
2013-2014: modulo di controllo dell’unità di potenza -. mantenere viva l’energia Ibrido: manutenzione del motopropulsore ibrido potere vivente Modulo batteria |
19 | 10 | Servosterzo elettronico in modalità Run-Start |
20 | 10 | 2017-2018:
Controllo adattivo della velocità di crociera 2013-2016: Esecuzione / Avvio dell’illuminazione |
21 | 15 | tranne l’ibrido:
Controllo operativo; Avvio del cambio; Avvio/arresto della pompa dell’olio del cambio; Ibrido: Modulo di controllo del funzionamento ibrido; Avvio dell’unità di potenza; 2015-2018: Interruttore di avvio e arresto della trasmissione; Inverter HEV. |
22 | 10 | tranne l’ibrido:
Solenoide della frizione dell’aria condizionata |
23 | 15 | Avviamento;
Sistema di informazione sugli angoli ciechi; Telecamera di retromarcia; Display sul parabrezza (Head-Up); Modulo di stabilizzazione della tensione; Attuatore di cambio marcia; Controllo adattivo della velocità di crociera. |
24 | 10 | Ibrido:
pompa dell’olio della trasmissione con avviamento |
25 | 10 | Sistema anti-jamming durante l’avvio |
26 | 10 | Modulo di controllo dell’unità di potenza con avviatore |
27 | 10 | Ibrido:
Elettrovalvola di riempimento del carburante |
28 | – | – |
29 | 5 | tranne che per la versione ibrida: 2015-2018: Monitoraggio del flusso d’aria di massa (eccetto versione ibrida) |
15 | Ibrido: 2013-2016: Potenza del veicolo con contenuto ibrido 5 |
|
30 | – | – |
31 | – | – |
34 | – | – |
35 | 15 | Ibrido:
Ventola del caricabatterie |
36 | 15 | Ibrido:
Modulo di controllo elettrico ventola batteria |
37 | – | – |
43 | – | – |
44 | – | – |
45 | 5 | Ibrido:
monitor della pompa del vuoto |
46 | 10 | tranne che per la versione ibrida: 2013-2014: Alternatore Ibrido: Anello luminoso della porta di carico |
47 | 10 | tranne l’ibrido: 2013-2014: Interruttore di accensione/spegnimento del freno Ibrido: interruttore on/off del freno |
48 | 20 | tranne che per l’ibrido: 2013-2014: Corno Ibrido: Corno |
49 | 5 | tranne che per l’ibrido: 2013-2014: Monitoraggio del flusso d’aria di massa Ibrido: Monitoraggio del flusso d’aria |
50 | 20 | tranne che per l’ibrido: 2015-2018: Corno |
15 | Ibrido: 2017-2018: Potenza del veicolo con contenuto ibrido 5; Ventola del modulo di controllo dell’alimentazione della batteria. |
|
51 | 15 | Ibrido: potenza del veicolo con contenuto ibrido 1; Modulo di controllo dell’unità di potenza ibrida. |
52 | 15 | Ibrido:
alimentazione di un veicolo con contenuto ibrido 2 |
53 | 10 | 2013-2016:
Sedili elettrici |
54 | 10 | tranne l’ibrido: 2015-2018: Interruttore di azionamento dei freniIbrido:potenza del veicolo con contenuto Ibridi 3 Pompa del liquido di raffreddamento |
55 | 10 | tranne l’ibrido: 2015-2018: Sensore ALTHybrid: potenza del veicolo con contenuto ibrido 4 Compressore dell’aria condizionata Riscaldatore a coefficiente di temperatura positivo (PHEV) Sensore di umidità (PHEV) |
Relè | ||
2 | Relè di avviamento | |
4 | Relè del motore di soffiaggio | |
6 | – | |
9 | Relè del modulo di controllo della trasmissione | |
15 | Avvio del relè | |
32 | tranne che per l’ibrido:
relè del ventilatore elettrico 1 Ibrido: relè della ventola di raffreddamento |
|
33 | tranne che per l’ibrido:
relè della frizione del climatizzatore |
|
38 | tranne l’ibrido:
relè elettroventilatore 2 Ibrido: relè pompa per vuoto n. 1 |
|
39 | tranne che per l’ibrido:
relè 2 e 3 bobina ventilatore elettrico Ibrido: relè pompa per vuoto n. 2 |
|
40 | tranne l’ibrido: 2015-2018: relè del clacson 2013-2014: relè della pompa del carburante Ibrido: relè della pompa del carburante |
|
41 | tranne l’ibrido: 2013-2014: relè del clacsonIbrido: relè del clacson |
|
42 | tranne che per la versione ibrida: 2015-2018: relè del solenoide della pompa del carburante |
|
86 | – |

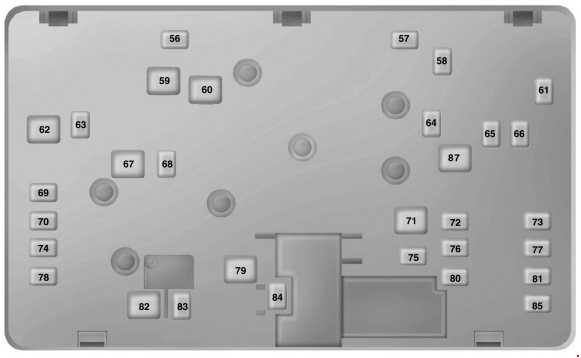

Scatola di distribuzione dell’alimentazione – fondo
I fusibili si trovano nella parte inferiore della scatola dei fusibili.
No. | Ampere [A] | Descrizione |
56 | 30 | tranne l’ibrido: 2013-2014: alimentazione della pompa del carburanteIbrido:alimentazione della pompa del carburante |
57 | – | – |
58 | 30 | 2015-2018:
Rabbocco della pompa del carburante |
59 | 30 | tranne che per la versione ibrida:
ventilatore elettrico 3 (motori 1,5 l, 1,6 l, 2,0 l e 2,5 l) |
40 | tranne l’ibrido:
ventilatore elettrico 3 (motore da 2,7 l) Ibrido: relè della pompa del vuoto |
|
60 | 30 | tranne che per la versione ibrida:
ventilatore elettrico 1 (motori 1,5 l, 2,0 l e 2,5 l) |
40 | tranne l’ibrido:
ventilatore elettrico 1 (motore da 2,7 l) Ibrido: relè della pompa del vuoto |
|
61 | – | – |
62 | 50 | Modulo di controllo della carrozzeria 1 |
63 | 25 | 2016-2018:
Ventilatore elettrico 2 (motori 1,5 l, 2,0 l e 2,5 l) (esclusi gli ibridi) |
30 | 2017-2018:
Ventilatore elettrico 2 (motore da 2,7 l) (eccetto ibrido) |
|
2013-2015:
Ventilatore elettrico 2 (motori 1,5 l, 1,6 l, 2,0 l e 2,5 l) (esclusi gli ibridi) |
||
64 | 40 | Ibrido:
uscita del caricabatterie B + |
65 | 20 | Sedile anteriore riscaldato |
66 | – | – |
67 | 50 | Modulo di controllo della carrozzeria 2 |
68 | 40 | Lunotto termico |
69 | 30 | Valvole del sistema antibloccaggio |
70 | 30 | Sedile del passeggero |
71 | – | – |
72 | 20 | tranne che per l’ibrido: 2015-2018: Pompa dell’olio del cambio |
73 | 20 | tranne che per la versione ibrida: 2015-2018: Sedili riscaldati nella parte posteriore |
74 | 30 | Modulo del sedile del conducente |
75 | 25 | tranne che per la versione ibrida: 2015-2018: motore tergicristallo 1 |
20 | Ibrido: 2017-2018: Pompa dell’olio del cambio |
|
76 | 20 | tranne che per l’ibrido: 2013-2014: n. 2 pompe dell’olio della trasmissione ibrida con arresto/avvio: 2015-2016:pompa dell’olio della trasmissione. iShifter 2017-2018: e-Shifter (Modulo di controllo della gamma di trasmissione). |
30 | tranne che per la versione ibrida: 2015-2016: Modulo cancello elevatore elettrico |
|
77 | 30 | 2015-2018:
Modulo sedile climatizzatore |
78 | – | – |
79 | 40 | Motore del ventilatore |
80 | 25 | 2015-2018:
Motore del tergicristallo 2 |
81 | 40 | Inverter |
82 | 60 | tranne che per l’ibrido: 2013-2014: Sistema frenante antibloccaggio della pompaIbrido: sistema frenante antibloccaggio della pompa |
83 | 20 | tranne che per l’ibrido: 2015-2018: Leva del cambio TRCM |
25 | tranne che per la versione ibrida: 2013-2014: Motore tergicristallo n. 1Hybrid: motore tergicristallo n. 1 |
|
84 | 30 | tranne l’ibrido:
solenoide di avviamento |
85 | – | – |
87 | 60 | tranne che per la versione ibrida: 2015-2018: pompa con sistema antibloccaggio |
Pannello dei fusibili dell’abitacolo
Il pannello dei fusibili si trova sotto il quadro strumenti, a sinistra del piantone dello sterzo.
No. | Ampere [A] | Descrizione |
1 | 10 | Illuminazione
(recinzione, cassetto portaoggetti, vanity, cupola, bagagliaio) |
2 | 7,5 | Supporto lombare |
3 | 20 | Sblocco della porta del conducente |
4 | 5 | Non utilizzato (riserva) |
5 | 20 | Amplificatore per subwoofer |
5 | 20 | Non utilizzato (riserva) |
6 | 10 | Non utilizzato (riserva) |
7 | 10 | Non utilizzato (riserva) |
8 | 10 | Non utilizzato (riserva) |
9 | 10 | Non utilizzato (riserva) |
10 | 5 | Tastiera;
Modulo Passport per telefoni cellulari. |
11 | 5 | Non utilizzato (riserva) |
12 | 7,5 | Aria condizionata;
Cambio di marcia. |
13 | 7,5 | Blocco del piantone dello sterzo;
Logica; Raggruppamento; Datalink. |
14 | 10 | 2017-2018:
Modulo di alimentazione esteso; 2015-2016: Modulo di controllo elettronico della batteria; 2013-2014: Modulo di controllo della batteria di trazione (ibrido). |
15 | 10 | Modulo gateway di collegamento dati |
16 | 15 | Protezione dei bambini;
Sblocco del finestrino del portellone. |
17 | 5 | Non utilizzato (riserva) |
18 | 5 | Pulsante di avvio/arresto |
19 | 7,5 | 2017-2018:
Modulo di alimentazione esteso; 2015-2016: Indicatore di disattivazione dell’airbag passeggero; Intervallo di trasmissione. |
5 | 2013-2014:
Indicatore di disattivazione dell’airbag passeggero; Intervallo di trasmissione. |
|
20 | 7,5 | 2015-2018:
Fari adattivi |
21 | 5 | Sensore di umidità e temperatura nella vettura |
22 | 5 | 2013-2016:
Sensore di classificazione del passeggero; 2017-2018: Segnale di traffico pedonale (solo ibrido). |
23 | 10 | Accessori in ritardo
(Logica dell’inverter di potenza, logica del tetto, interruttore principale del controllore). |
24 | 20 | 2015-2018:
Sblocco della chiusura centralizzata |
30 | 2013-2014:
Sblocco della chiusura centralizzata |
|
25 | 30 | Porta del conducente
(vetro, specchio) |
26 | 30 | Porta anteriore del passeggero
(finestra, specchio) |
27 | 30 | Tetto apribile |
28 | 20 | Amplificatore |
29 | 30 | Porta posteriore lato guida (finestrino) |
30 | 30 | Porta lato passeggero posteriore (finestrino) |
31 | 15 | Non utilizzato (riserva) |
32 | 10 | GPS”.
Display; Controllo vocale; Ricevitore di frequenza; Controllo adattivo della velocità di crociera. |
33 | 20 | Controllo attivo del rumore radio |
34 | 30 | Bus di avvio;
(rastilho 19,20,21,22,35,36,37, interruttore automatico) |
35 | 5 | 2013-2016:
Modulo di controllo del contenimento |
36 | 15 | Specchio retrovisore con funzione di autoimmagine;
Smorzamento delle sospensioni a regolazione continua; Relè a quattro ruote motrici; Sedili riscaldati nella parte posteriore. |
37 | 20 | Volante riscaldato;
Trazione integrale. |
38 | 30 | Non utilizzato (riserva) |
