Ford Kuga (2019-2022) – scatola dei fusibili

Ford Kuga (2019-2022) - scatola dei fusibili
  • Ottobre 24th, 2023
  • Marco
  • Nessun commento

Ford Kuga – Schema della scatola dei fusibili

Anno di fabbricazione: 2019, 2020, 2021, 2022.

Fusibili per l’accendisigari (presa elettrica) della Ford Kuga Questi sono i fusibili 62 (anteriore) e 61 (bagagliaio)Nella scatola dei fusibili nel vano motore. Sui modelli 2021 i 2022 sono fusibili 71 (anteriore) e 61 (bagagliaio) Nella scatola dei fusibili nel vano motore.

Veicoli prodotti dal 02.12.2019 al 27.09.2020.

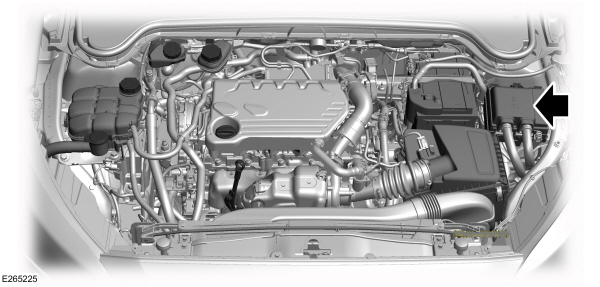

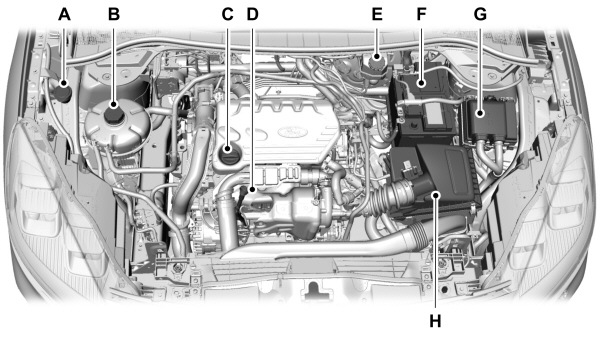

Posizione

Nella tabella sopra riportata, la scatola dei fusibili è contrassegnata dalla lettera G.

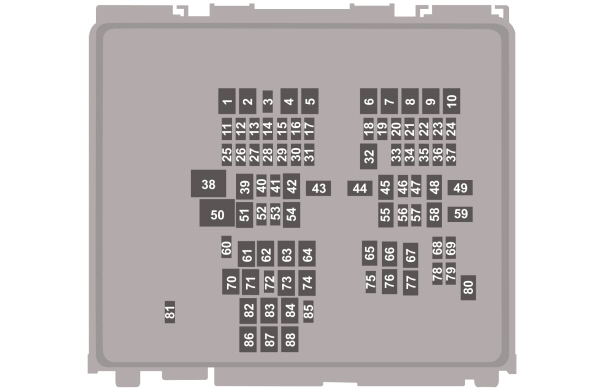

Scatola dei fusibili nel vano motore

Numero Ampere [A] Descrizione
1 30 A Riscaldatore del filtro del carburante (Diesel).
2 40 A Riscaldatore del parabrezza, lato sinistro.
3 10 A Non utilizzato (riserva).
4 60 A Riscaldatore supplementare (benzina, diesel).
Pubblicità
5 40 A Riscaldatore supplementare (benzina, diesel).
6 40 A Riscaldatore supplementare (benzina, diesel).
7 40 A Riscaldatore del parabrezza, lato destro.
8 – Non utilizzati.
9 60 A Modulo candeletta (Diesel).
10 30 A Avviamento.
11 15 A Modulo di controllo dell’unità di potenza.
12 15 A Modulo di controllo dell’unità di potenza.
13 15 A Modulo di controllo dell’unità di potenza.
14 15 A Modulo di controllo dell’unità di potenza.
15 15 A Modulo di controllo della catena cinematica (Diesel).
16 – Non utilizzati.
17 20 A Blocco del piantone dello sterzo.
18 10 A Modulo di controllo dell’unità di potenza.
19 10 A Modulo del sistema frenante antibloccaggio.
20 5 A Modulo di controllo del dosaggio (Diesel).
21 5 A Riscaldatore di carburante.
22 5 A Modulo di controllo elettronico della batteria (unità ibrida).
23 5 A Luce anulare della porta di ricarica (unità ibrida).
24 20 A Amplificatore.
Pubblicità
25 20 A Riscaldatore della linea di pressione (Diesel).
26 10 A Modulo regolatore di controllo del dosaggio (Diesel).
27 20 A Riscaldatore del serbatoio (diesel).
28 10 A Interruttore per l’inserimento/disinserimento del freno;

Gruppo interruttore fari.
29 5 A Modulo di controllo della catena cinematica (trazione ibrida).
30 10 A Pompa dell’olio della trasmissione (trasmissione ibrida).
31 5 A Sistema di servosterzo elettronico.
32 30 A Modulo di controllo dei sistemi di carrozzeria.
33 10 A Sistema di ausilio al parcheggio con telecamera anteriore;

Telecamera posteriore;

Sistema di monitoraggio dell’angolo cieco;

Sistema di cruise control adattivo.
34 10 A Regolazione dell’allineamento dei fari.
35 15 A Volante riscaldato.
36 10 A Modulo di controllo della catena cinematica (trazione ibrida);

Modulo di controllo della trasmissione (Diesel).
37 20 A Segnale acustico.
38 40 A Motore del ventilatore.
39 – Non utilizzati.
Pubblicità
40 15 A Non utilizzato (riserva).
41 20 A Amplificatore.
42 30 A Sedile del conducente regolabile elettricamente.
43 50 A Pompa dell’acqua elettrica (azionamento ibrido).
44 40 A Modulo per il traino del rimorchio.
45 30 A Sedile passeggero regolabile elettricamente.
46 20 A Non utilizzato (riserva).
47 20 A Sedili riscaldati.
48 40 A Valvole di controllo per il sistema antibloccaggio.
49 60 A Pompa di controllo del sistema antibloccaggio.
50 60 A Ventilatore
51 30 A Tetto apribile.
52 5 A Convertitore CC/CC (inverter ibrido).
53 10 A Modulo di controllo della carica della batteria (unità ibrida).
54 – Non utilizzati.
55 20 A Modulo di controllo della trasmissione (Diesel).
56 – Non utilizzati.
57 10 A Connettore diagnostico.
58 40 A Scatola di distribuzione elettrica aggiuntiva (unità ibrida).
59 40 A Modulo di controllo dei sistemi di carrozzeria.
Pubblicità
60 – Non utilizzati.
61 20 A Presa di corrente nel vano di carico posteriore.
62 20 A Presa di corrente della console.
63 30 A Non utilizzato (riserva).
64 30 A Apertura/chiusura elettrica delle porte della carrozzeria posteriore.
65 – Non utilizzati.
66 20 A Modulo sedili posteriori riscaldati.
67 20 A Riscaldatore di carburante.
68 5 A Misuratore del flusso d’aria di massa e sensore della temperatura dell’aria di aspirazione (benzina).
69 15 A Punto iniettori carburante (benzina, trazione ibrida).
70 20 A Presa di corrente sulla console posteriore.
71 20 A Presa di corrente nel vano del sistema multimediale.
72 20 A Tergicristallo posteriore.
73 – Non utilizzati.
74 30 A Motore del tergicristallo.
75 10 A Non utilizzato (riserva).
76 30 A Lunotto termico.
77 – Non utilizzati.
78 10 A Frizione A/C.
79 10 A Lavafari.
80 20 A Pompa del carburante.
81 10 A Pompa lavavetri posteriore.
82 40 A Convertitore attuale.
83 – Non utilizzati.
84 40 A Modulo di controllo del treno di trazione.
85 5 A Sensore pioggia.
86 – Non utilizzati.
87 – Non utilizzati.
88 – Non utilizzati.

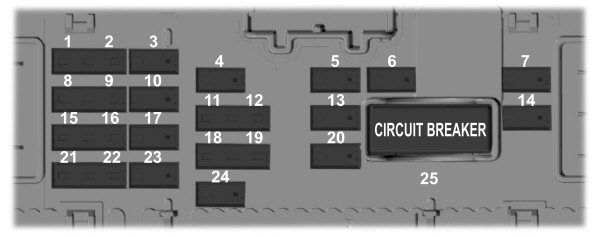

Scatola dei fusibili dell’abitacolo
La scatola dei fusibili si trova sotto il vano portaoggetti.

Numero Ampere [A] Descrizione
Pubblicità
1 5 A Modulo di controllo del sistema di sicurezza supplementare.
2 5 A Sedili posteriori riscaldati.
3 10 A Modulo di controllo del sistema di ausilio al parcheggio attivo.
4 10 A Interruttore di accensione.
5 20 A Aggancio;

Sblocco.
6 10 A Tetto apribile

Convertitore CC.
7 30 A Modulo porta passeggero.
8 5 A Non utilizzati.
9 5 A Specchio elettrocromatico;

Modulo di elaborazione delle immagini A;

Spia di disconnessione dell’airbag passeggero.
10 10 A Modulo unità di controllo del sistema telematico.
11 5 A Apertura/chiusura elettrica delle porte della carrozzeria posteriore;

Modulo di controllo per la funzione di apertura/chiusura a mani libere delle porte della carrozzeria posteriore.
12 5 A Modulo di controllo dell’allarme centrale.
13 15 A Blocco della porta del conducente;

Serrature per l’apertura delle porte per bambini.
14 30 A Modulo della porta del conducente.
15 15 A Non utilizzato (riserva).
16 15 A Non utilizzato (riserva).
17 15 A SYNC;

Modulo ricetrasmettitore;

Pannello di controllo integrato.
18 7,5 A Modulo head-up display;

Modulo di ricarica wireless per accessori.
19 7,5 A Sirena di allarme alimentata a batteria.
20 10 A Non utilizzato (riserva).
21 7,5 A Sistema di riscaldamento, ventilazione e condizionamento;

Modulo di cambio elettronico.
22 7,5 A Quadro strumenti;

Modulo gateway;

Modulo di controllo del piantone dello sterzo.
23 20 A Team audio.
24 20 A Non utilizzato (riserva).
25 30 A Non utilizzato (riserva).
LEGGI  Ford Escape (2013) - scatola dei fusibili

Veicoli prodotti dal 08.02.2021 al 21.06.2021

Posizione

Scatola dei fusibili nel vano motore

Scatola dei fusibili nell’abitacolo
La scatola dei fusibili si trova sotto il vano portaoggetti.
Scatola dei fusibili nel vano motore

Numero Ampere [A] Descrizione
1 30 A Riscaldatore del filtro del carburante (Diesel).
2 40 A Riscaldatore del parabrezza, lato sinistro.
3 10 A Non utilizzato (riserva).
4 60 A Riscaldatore supplementare (benzina, diesel).
Pubblicità
5 40 A Riscaldatore supplementare (benzina, diesel).
6 40 A Riscaldatore supplementare (benzina, diesel).
7 40 A Riscaldatore del parabrezza, lato destro.
8 – Non utilizzati.
9 60 A Modulo candeletta (Diesel).
10 30 A Avviamento.
11 15 A Modulo di controllo dell’unità di potenza.
12 15 A Modulo di controllo dell’unità di potenza.
13 15 A Modulo di controllo dell’unità di potenza.
14 15 A Modulo di controllo dell’unità di potenza.
15 15 A Modulo di controllo della catena cinematica (Diesel).
16 – Non utilizzati.
17 20 A Blocco del piantone dello sterzo.
18 10 A Modulo di controllo dell’unità di potenza.
19 10 A Modulo del sistema antibloccaggio.
20 5 A Modulo di controllo del dosaggio (Diesel).
21 5 A Riscaldatore di carburante.
22 5 A Modulo di controllo elettronico della batteria (unità ibrida).
23 5 A Luce anulare della porta di ricarica (unità ibrida).
24 20 A Amplificatore.
Pubblicità
25 20 A Riscaldatore della linea di pressione (Diesel).
26 10 A Modulo regolatore di controllo del dosaggio (Diesel).
27 20 A Riscaldatore del serbatoio (diesel).
28 10 A Interruttore per l’inserimento/disinserimento del freno;

Gruppo interruttore fari.
29 5 A Modulo di controllo della catena cinematica (trazione ibrida).
30 10 A Pompa dell’olio della trasmissione (trasmissione ibrida).
31 5 A Sistema di servosterzo elettronico.
32 30 A Modulo di controllo dei sistemi di carrozzeria.
33 10 A Sistema di ausilio al parcheggio con telecamera anteriore;

Telecamera posteriore;

Sistema di monitoraggio dell’angolo cieco;

Controllo adattivo della velocità di crociera.
34 10 A Regolazione dell’allineamento dei fari.
35 15 A Volante riscaldato.
36 10 A Modulo di controllo della catena cinematica (trazione ibrida);

Modulo di controllo della trasmissione (Diesel).
37 20 A Segnale acustico.
38 40 A Motore del ventilatore.
39 – Non utilizzati.
40 15 A Non utilizzato (riserva).
41 20 A Amplificatore.
42 30 A Sedile del conducente regolabile elettricamente.
43 50 A Pompa dell’acqua elettrica (azionamento ibrido).
44 40 A Modulo per il traino del rimorchio.
Pubblicità
45 30 A Sedile passeggero regolabile elettricamente.
46 20 A Non utilizzato (riserva).
47 20 A Sedili riscaldati.
48 40 A Valvole di controllo per il sistema antibloccaggio.
49 60 A Pompa di controllo del sistema antibloccaggio.
50 60 A Ventilatore
51 30 A Tetto apribile.
52 5 A Caricatore USB nella console posteriore.
53 10 A Modulo di controllo della carica della batteria (unità ibrida).
54 – Non utilizzati.
55 20 A Modulo di controllo della trasmissione (Diesel).
56 5 A Convertitore CC/CC (inverter ibrido).
57 10 A Connettore diagnostico.
58 40 A Scatola di distribuzione elettrica aggiuntiva (unità ibrida).
59 40 A Modulo di controllo del sistema di carrozzeria.
60 – Non utilizzati.
61 20 A Presa di corrente nel vano di carico posteriore.
62 20 A Non utilizzato (riserva).
63 30 A Non utilizzato (riserva).
64 30 A Apertura/chiusura elettrica delle porte della carrozzeria posteriore.
65 – Non utilizzati.
66 20 A Modulo sedili posteriori riscaldati.
67 20 A Riscaldatore di carburante.
68 5 A Misuratore del flusso d’aria di massa e sensore della temperatura dell’aria di aspirazione (benzina).
69 15 A Punto iniettori carburante (benzina, trazione ibrida).
Pubblicità
70 20 A Presa di corrente sulla console anteriore.
71 20 A Presa di corrente nel vano del sistema multimediale.
72 20 A Tergicristallo posteriore.
73 – Non utilizzati.
74 30 A Motore del tergicristallo.
75 10 A Non utilizzato (riserva).
76 30 A Lunotto termico.
77 – Non utilizzati.
78 10 A Frizione A/C.
79 10 A Lavafari.
80 20 A Pompa del carburante.
81 10 A Pompa lavavetri posteriore.
82 40 A Non utilizzato (riserva).
83 – Non utilizzati.
84 40 A Modulo di controllo del treno di trazione.
85 5 A Sensore pioggia.
86 – Non utilizzati.
87 – Non utilizzati.
88 – Non utilizzati.
Scatola dei fusibili nell’abitacolo
La scatola dei fusibili si trova sotto il vano portaoggetti.

Numero Ampere [A] Descrizione
1 5 A Modulo di controllo del sistema di sicurezza supplementare.
2 5 A Sedili posteriori riscaldati.
3 10 A Modulo di controllo del sistema di ausilio al parcheggio attivo.
4 10 A Interruttore di accensione.
5 20 A Aggancio;

Sblocco.
6 10 A Tetto apribile;

Convertitore CC.
7 30 A Modulo porta passeggero.
8 5 A Non utilizzati.
9 5 A Specchio elettrocromatico;

Modulo di elaborazione delle immagini A;

Spia di spegnimento dell’airbag passeggero.
10 10 A Modulo unità di controllo del sistema telematico.
11 5 A Apertura/chiusura elettrica delle porte della carrozzeria posteriore;

Modulo di controllo per la funzione di apertura/chiusura a mani libere delle porte della carrozzeria posteriore.
12 5 A Modulo di controllo dell’allarme centrale.
13 15 A Blocco della porta del conducente;

Serrature per l’apertura delle porte per bambini.
14 30 A Modulo della porta del conducente.
15 15 A Non utilizzato (riserva).
16 15 A Non utilizzato (riserva).
17 15 A SINC;

Modulo ricetrasmettitore;

Pannello di controllo integrato.
18 7,5 A Modulo head-up display;

Modulo di ricarica wireless per accessori.
19 7,5 A Sirena di allarme alimentata a batteria.
20 10 A Non utilizzato (riserva).
21 7,5 A Sistema di riscaldamento, ventilazione e condizionamento;

Modulo di cambio elettronico.
22 7,5 A Quadro strumenti;

Supporto del modulo;

Modulo di controllo del piantone dello sterzo.
23 20 A Team audio.
24 20 A Non utilizzato (di riserva).
25 30 A Non utilizzato (riserva).
LEGGI  Ford Excursion (1999-2005) - scatola fusibili e relè

Veicoli prodotti tra il 22.06.2021 e il 15.05.2022.

Posizione

Scatola dei fusibili nel vano motore

Scatola dei fusibili nell’abitacolo
La scatola dei fusibili si trova sotto il vano portaoggetti.
Scatola dei fusibili nel vano motore

Numero Ampere [A] Descrizione
1 30 A Riscaldatore del filtro del carburante (Diesel).
2 40 A Riscaldatore del parabrezza, lato sinistro.
3 10 A Non utilizzato (riserva).
4 60 A Riscaldatore supplementare (benzina, diesel).
5 40 A Riscaldatore supplementare (benzina, diesel).
6 40 A Riscaldatore supplementare (benzina, diesel).
7 40 A Riscaldatore del parabrezza, lato destro.
8 – Non utilizzati.
9 60 A Modulo candeletta (Diesel).
10 30 A Avviamento.
11 15 A Modulo di controllo dell’unità di potenza.
12 15 A Modulo di controllo dell’unità di potenza.
13 15 A Modulo di controllo dell’unità di potenza.
14 15 A Modulo di controllo dell’unità di potenza.
15 15 A Modulo di controllo della catena cinematica (Diesel).
16 – Non utilizzati.
17 20 A Blocco del piantone dello sterzo.
18 10 A Modulo di controllo dell’unità di potenza.
19 10 A Modulo del sistema antibloccaggio.
20 5 A Modulo di controllo del dosaggio (Diesel).
21 5 A Riscaldatore di carburante.
22 5 A Modulo di controllo elettronico della batteria (unità ibrida).
23 5 A Luce anulare della porta di ricarica (unità ibrida).
24 20 A Amplificatore.
25 20 A Riscaldatore della linea di pressione (Diesel).
26 10 A Modulo regolatore di controllo del dosaggio (Diesel).
27 20 A Riscaldatore del serbatoio (diesel).
28 10 A Interruttore per l’inserimento/disinserimento del freno;

Gruppo interruttore fari.
29 5 A Modulo di controllo della catena cinematica (trazione ibrida).
30 10 A Pompa dell’olio della trasmissione (trasmissione ibrida).
31 5 A Sistema di servosterzo elettronico.
32 30 A Modulo di controllo dei sistemi di carrozzeria.
33 10 A Telecamera anteriore del sistema di ausilio al parcheggio;

Telecamera posteriore;

Sistema di monitoraggio dell’angolo cieco;

Controllo adattivo della velocità di crociera.
34 10 A Regolazione dell’allineamento dei fari.
35 15 A Volante riscaldato.
36 10 A Modulo di controllo della catena cinematica (trazione ibrida);

Modulo di controllo della trasmissione (Diesel).
37 20 A Segnale acustico.
38 40 A Motore del ventilatore.
39 – Non utilizzati.
40 – Non utilizzati.
41 20 A Amplificatore.
42 30 A Sedile del conducente regolabile elettricamente.
43 50 A Pompa dell’acqua elettrica (azionamento ibrido).
44 40 A Modulo per il traino del rimorchio.
45 30 A Sedile passeggero regolabile elettricamente.
46 20 A Non utilizzato (di riserva).
47 20 A Sedili riscaldati.
48 40 A Valvole di controllo per il sistema antibloccaggio.
49 60 A Pompa di controllo del sistema antibloccaggio.
50 60 A Ventilatore
51 30 A Tetto apribile.
52 5 A Caricatore USB nella console posteriore.
53 10 A Modulo di controllo della carica della batteria (unità ibrida).
54 – Non utilizzati.
55 20 A Modulo di controllo della trasmissione (Diesel).
56 5 A Convertitore CC/CC (inverter ibrido).
57 10 A Connettore diagnostico.
58 40 A Scatola di distribuzione elettrica aggiuntiva (unità ibrida).
59 40 A Modulo di controllo del sistema di carrozzeria.
60 – Non utilizzati.
61 20 A Presa di corrente nel vano di carico posteriore.
62 20 A Non utilizzato (di riserva).
63 30 A Non utilizzato (riserva).
64 30 A Apertura/chiusura elettrica delle porte della carrozzeria posteriore.
65 – Non utilizzati.
66 20 A Modulo sedili posteriori riscaldati.
67 20 A Riscaldatore di carburante.
68 5 A Misuratore del flusso d’aria di massa e sensore della temperatura dell’aria di aspirazione (benzina).
69 15 A Punto iniettori carburante (benzina, trazione ibrida).
70 – Non utilizzati.
71 20 A Presa di corrente nel vano del sistema multimediale.
72 20 A Tergicristallo posteriore.
73 – Non utilizzati.
74 30 A Motore del tergicristallo.
75 10 A Non utilizzato (riserva).
76 30 A Lunotto termico.
77 – Non utilizzati.
78 10 A Frizione A/C.
79 10 A Lavafari.
80 20 A Pompa del carburante.
81 10 A Pompa lavavetri posteriore.
82 40 A Non utilizzato (riserva).
83 – Non utilizzati.
84 40 A Modulo di controllo del treno di trazione.
85 5 A Sensore pioggia.
86 – Non utilizzati.
87 – Non utilizzati.
88 – Non utilizzati.
Scatola dei fusibili dell’abitacolo
La scatola dei fusibili si trova sotto il vano portaoggetti.

Numero Ampere [A] Descrizione
1 5 A Modulo di controllo per il sistema di sicurezza supplementare.
2 5 A Sedili posteriori riscaldati.
3 10 A Modulo di controllo del sistema di ausilio al parcheggio attivo.
4 10 A Interruttore di accensione.
5 20 A Aggancio;

Sblocco.
6 10 A Finestra sul tetto.
7 30 A Modulo porta passeggero.
8 5 A Non utilizzati.
9 5 A Specchio elettrocromatico;

Modulo di elaborazione delle immagini A;

Spia di spegnimento dell’airbag passeggero.
10 10 A Modulo unità di controllo del sistema telematico.
11 5 A Apertura/chiusura elettrica delle porte della carrozzeria posteriore;

Modulo di controllo per la funzione di apertura/chiusura a mani libere delle porte della carrozzeria posteriore.
12 5 A Modulo di controllo dell’allarme centrale.
13 15 A Blocco della porta del conducente;

Serrature per l’apertura delle porte per bambini.
14 30 A Modulo della porta del conducente.
15 15 A Non utilizzato (riserva).
16 15 A Non utilizzato (di riserva).
17 15 A SINC;

Modulo ricetrasmettitore;

Pannello di controllo integrato.
18 7,5 A Modulo head-up display;

Modulo di ricarica wireless per accessori.
19 7,5 A Sirena di allarme alimentata a batteria.
20 10 A Non utilizzato (di riserva).
21 7,5 A Sistema di riscaldamento, ventilazione e condizionamento;

Modulo di cambio elettronico.
22 7,5 A Quadro strumenti;

Supporto del modulo;

Modulo di controllo del piantone dello sterzo.
23 20 A Unità audio.
24 20 A Non utilizzato (di riserva).
25 30 A Non utilizzato (riserva).
LEGGI  Ford Ranger T6 (2011-2018) - Scatola dei fusibili

Voci correlate:

  1. Ford Transit (2016) – scatola fusibili e relè
  2. Ford Kuga (2016) – scatola fusibili e relè
  3. Ford Mondeo (2000-2007) – scatola fusibili e relè
  4. Ford Transit Connect (2002-2009) – Scatola dei fusibili
  5. Ford Focus Electric (2013-2015) – Scatola dei fusibili

Nessun commento.

Lascia un commento

Il tuo indirizzo email non sarà pubblicato. I campi obbligatori sono contrassegnati *

Articoli recenti

Marchio premium
Marchi italiani
Informazioni
Copyright © 2024 Autofusibili. all rights reserved.
Politica sulla privacy
