Ford Mondeo (2020) – Scatola dei fusibili

Marco

Ford Mondeo – Schema della scatola dei fusibili

Anno di fabbricazione: 2020.

Veicoli prodotti dal 04.09.2019

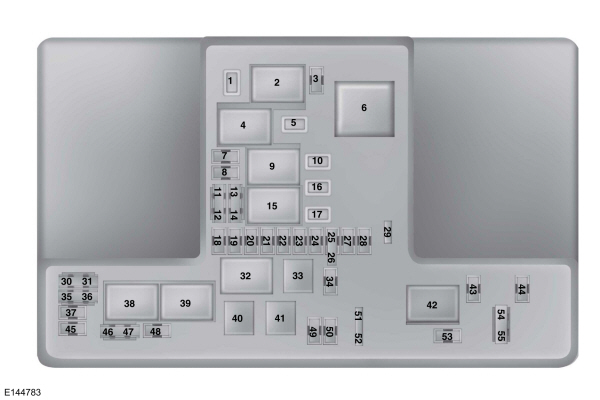

Scatola di distribuzione dell’alimentazione

Numero Ampere [A] Descrizione
1 25 A1 Motore tergicristallo destro.
2 – Relè di avviamento.
3 15 A2 Tergicristalli automatici (sensore pioggia);

Tergicristalli posteriori.
4 – Relè del motore di soffiaggio.
5 20 A1 Posteriore della presa di corrente aggiuntiva sulla console.
6 – Relè del riscaldatore supplementare.
7 20 A2 Modulo di controllo dell’unità di potenza.
8 20 A2 Modulo di controllo dell’unità di potenza.
9 – Relè del modulo di controllo del treno di trazione.
10 20 A1 Presa elettrica supplementare nella parte anteriore del lato guida.
11 15 A3 Modulo di controllo dell’unità di potenza.
12 15 A3 Modulo di controllo dell’unità di potenza.
13 10 A3 Modulo di controllo dell’unità di potenza.
14 10 A3 Modulo di controllo dell’unità di potenza.
15 – Relè di accensione/avviamento.
16 20 A1 Presa di corrente supplementare sulla console.
17 20 A1 Presa elettrica supplementare nel bagagliaio (solo per la proprietà).
18 10 A2 Modulo di controllo dell’unità di potenza.
19 10 A2 Sistema di servosterzo.
20 10 A2 Fari;

Interruttore dei fari.
21 15 A2 Modulo di controllo della trasmissione;

Pompa dell’olio della trasmissione.
22 10 A2 Aria condizionata.
23 15 A2 Monitoraggio dell’angolo cieco;

Telecamera posteriore;

Sistema di cruise control adattivo;

Spia della funzione di avviso di collisione;

Modulo di qualità della tensione;

Sensore di qualità dell’aria.
24 10 A2 Non utilizzato (riserva).
25 10 A3 Sistema frenante antibloccaggio.
26 10 A3 Modulo di controllo dell’unità di potenza.
27 – Non utilizzati.
28 10 A2 Pompa lavavetri posteriore.
29 – Non utilizzati.
30 – Non utilizzati.
31 – Non utilizzati.
32 – Relè della ventola di raffreddamento.
33 – Relè dell’impianto di climatizzazione.
34 15 A2 Blocco elettrico del piantone dello sterzo.
35 – Non utilizzati.
36 – Non utilizzati.
37 – Non utilizzati.
38 – Relè della ventola di raffreddamento.
39 – Relè della ventola di raffreddamento.
40 – Non utilizzati.
41 – Relè di segnalazione acustica.
42 – Relè della pompa del carburante.
43 – Non utilizzati.
44 5 A2 Riscaldamento dell’ugello della lavatrice.
45 – Non utilizzati.
46 10 A3 Alternatore.
47 10 A3 Interruttore per l’inserimento/disinserimento del freno.
48 20 A2 Segnale acustico.
49 5 A2 Monitoraggio del misuratore di massa dell’aria.
20 A2 Riscaldatore di carburante – Diesel.
50 10 A2 Ventilatore della scatola di distribuzione.
51 – Non utilizzati.
52 – Non utilizzati.
53 10 A2 Sedili regolabili elettricamente.
54 5 A3 Controllo a distanza del riscaldatore di carburante.
55 5 A3 Non utilizzato (riserva).
1Fusibile di tipo M.
2Microsicurezza.
3Doppio microfuso.

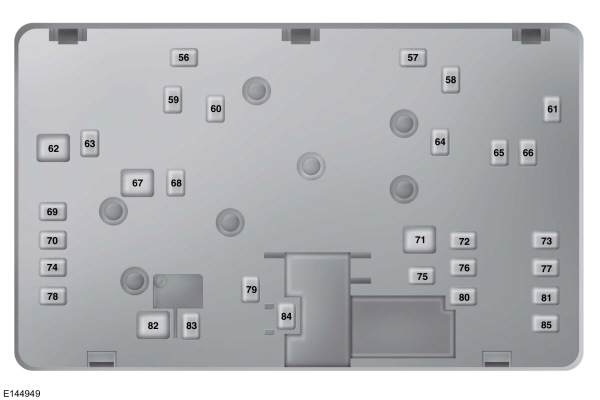

Scatola di distribuzione dell’alimentazione – fondo

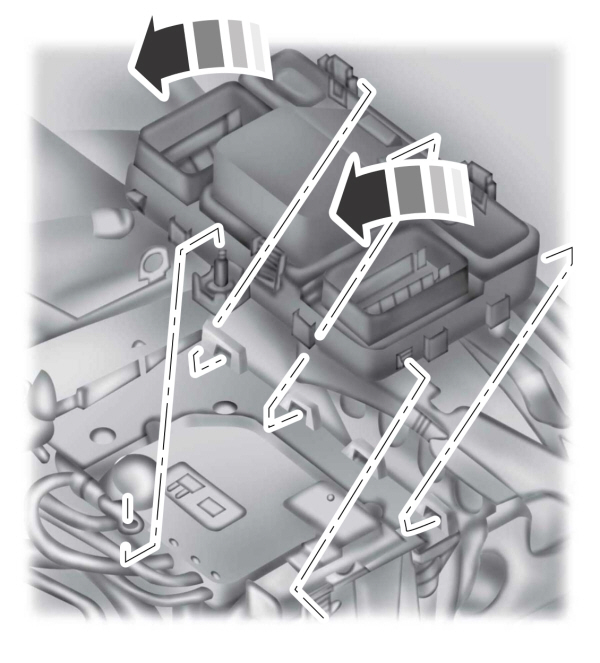

I fusibili si trovano nella parte inferiore della scatola dei fusibili. Per accedere alla parte inferiore della scatola dei fusibili:

  1. Rilasciare i due fermi situati su ciascun lato della scatola dei fusibili.
  1. Sollevare l’interno della scatola dei fusibili dalla maniglia.
  1. Far scorrere la scatola dei fusibili verso il centro del vano motore.
  1. Ruotare l’esterno della scatola dei fusibili per raggiungere il fondo.
READ  Ford Expedition UN93 (1997-2002) - scatola fusibili e relè

Numero Ampere [A] Descrizione
56 – Non utilizzati.
57 20 A4 Evaporatore del motore diesel.
58 30 A4 Pompa del carburante.
59 30 A5 Ventilatore
40 A5 Ventola (DW10F e 2.0L GTDI AU).
60 30 A5 Ventilatore
40 A5 Ventola (DW10F e 2.0L GTDI AU).
61 40 A4 Elemento riscaldante del parabrezza sinistro.
62 50 A5 Modulo di controllo dei sistemi di carrozzeria.
63 25 A4 Ventilatore
30 A4 Ventola (DW10F e 2.0L GTDI AU).
64 30 A4 Riscaldatore supplementare.
65 20 A4 Sedile anteriore riscaldato.
66 40 A4 Elemento riscaldante del parabrezza sul lato destro.
67 50 A5 Modulo di controllo dei sistemi di carrozzeria.
68 40 A4 Lunotto termico.
69 30 A4 Sistema frenante antibloccaggio.
70 30 A4 Sedile del passeggero.
71 60 A5 Riscaldatore supplementare.
72 30 A4 Finestra sul tetto.
73 20 A4 Sedile posteriore riscaldato.
74 30 A4 Modulo del sedile del conducente.
75 30 A4 Riscaldatore supplementare.
76 20 A4 Pompa dell’olio a ingranaggi.
77 30 A4 Modulo di seduta con sistema di riscaldamento e condizionamento.
78 40 A4 Modulo per il traino del rimorchio.
79 40 A4 Motore del ventilatore.
80 30 A4 Modulo di apertura elettrica del bagagliaio.
81 40 A4 Inverter 220 V.
82 60 A5 Pompa con sistema antibloccaggio.
83 25 A4 Motore tergicristallo destro.
84 30 A4 Solenoide di avviamento.
85 20 A4 Riscaldatore a combustibile.
4Fusibile di tipo M.
5Fusibile di tipo J.

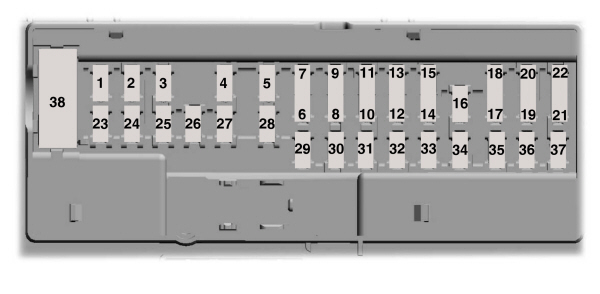

Scatola dei fusibili dell’abitacolo

Numero Ampere [A] Descrizione
1 – Non utilizzati.
2 7,5 A6 Sedile con funzione di memoria;

Supporto lombare del conducente;

Tettuccio panoramico apribile elettricamente (solo per i modelli a cinque porte).
3 20 A6 Sbloccare la porta del conducente;

Sbloccare il tappo del serbatoio.
4 5 A6 Non utilizzato (riserva).
5 20 A6 Non utilizzato (riserva).
6 10 A7 Non utilizzato (riserva).
7 10 A7 Non utilizzato (riserva).
8 10 A7 Sirena del sistema di allarme.
9 10 A7 Non utilizzato (riserva).
10 5 A7 Modulo di apertura elettrica della porta posteriore della carrozzeria.
Unità di controllo del sistema telematico.
11 5 A7 Modulo di sicurezza composito.
12 7,5 A7 Modulo di integrazione dei comandi anteriori (controllo del sistema di climatizzazione e radio).
13 7,5 A7 Colonna dello sterzo;

Quadro strumenti;

Connettore diagnostico.
14 10 A7 Non utilizzato (riserva).
15 10 A7 Porta di connessione diagnostica.
16 15 A6 Blocco dell’apertura della porta da parte dei bambini;

Sblocco dei finestrini del cofano del bagagliaio.
17 5 A7 Sirena di allarme alimentata a batteria.
18 5 A7 Interruttore di accensione;

Interruttore di accensione.
19 7,5 A7 Spia di disconnessione dell’airbag passeggero.
20 7,5 A7 Modulo di controllo dei fari.
21 5 A7 Termometro nell’abitacolo;

Sensore di umidità.
22 5 A7 Non utilizzato (riserva).
23 10 A6 Ritardo nell’alimentazione degli accessori.
24 20 A6 Blocco/sblocco.
25 30 A6 Finestrino della porta del conducente;

Specchio della porta del conducente.
26 30 A6 Finestrino della porta anteriore del passeggero;

Specchio retrovisore passeggero anteriore.
27 30 A6 Finestra sul tetto.
28 20 A6 Amplificatore audio.
29 30 A6 Finestrino della porta posteriore lato guida.
30 30 A6 Finestrino della porta lato passeggero posteriore.
31 15 A6 Non utilizzato (riserva).
32 10 A6 Modulo del sistema di posizionamento satellitare;

Controllo vocale (SYNC);

Sistema di visualizzazione delle informazioni ed elettronica di consumo;

Ricevitore a radiofrequenza.
33 20 A6 RADIO.
34 30 A6 Avvio/arresto del bus (fusibili n. 19, 20, 21, 22, 35, 36, 37, interruttore di installazione).
35 5 A6 Modulo di controllo per il sistema di sicurezza supplementare.
36 15 A6 Specchio retrovisore interno con funzione di autoimmagine;

Modulo sedili posteriori riscaldati;

Modulo CCD;

Sistema di assistenza al mantenimento della corsia;

Controllo automatico degli abbaglianti.
37 15 A6 Modulo di trazione integrale;

Volante riscaldato.
38 30 A6 Non utilizzato (riserva).
6Microsicurezza.
7Doppio microfuso.

Veicolo elettrico ibrido (HEV)

Scatola di distribuzione dell’alimentazione

Numero Ampere [A] Descrizione
1 25 A1 Motore tergicristallo destro.
2 – Non utilizzati.
3 15 A2 Tergicristalli automatici (sensore pioggia);

Tergicristalli posteriori.
4 – Relè del motore di soffiaggio.
5 20 A1 Posteriore alla presa di alimentazione ausiliaria sulla console.
6 – Non utilizzati.
7 20 A2 Modulo di controllo dell’unità di potenza.
8 20 A2 Modulo di controllo dell’unità di potenza.
9 – Relè del modulo di controllo del treno di trazione.
10 20 A1 Presa di corrente aggiuntiva nella parte anteriore, sul lato del conducente.
11 15 A3 Modulo di controllo dell’unità di potenza.
12 15 A3 Modulo di controllo dell’unità di potenza.
13 10 A2 Modulo di controllo dell’unità di potenza.
14 10 A2 Modulo di controllo dell’unità di potenza.
15 – Relè di accensione/avviamento.
16 20 A1 Presa di corrente supplementare sulla console.
17 – Non utilizzati.
18 10 A2 Modulo di controllo dell’unità di potenza.
19 10 A2 Sistema di servosterzo.
20 10 A2 Fari;

Interruttore dei fari.
21 15 A2 Modulo di controllo della trasmissione;

Pompa dell’olio della trasmissione;

Convertitore per veicoli ibridi.
22 – Non utilizzati.
23 15 A2 Monitoraggio dell’angolo cieco;

Telecamera posteriore;

Sistema di cruise control adattivo;

Spia della funzione di avviso di collisione;

Modulo di qualità della tensione;

Sensore di qualità dell’aria;

Attacco a testa in giù.
24 – Non utilizzati.
25 10 A3 Sistema frenante antibloccaggio.
26 10 A3 Modulo di controllo dell’unità di potenza.
27 – Non utilizzati.
28 – Non utilizzati.
29 15 A2 Modulo di controllo elettronico della batteria.
30 – Non utilizzati.
31 – Non utilizzati.
32 – Non utilizzati.
33 – Non utilizzati.
34 15 A2 Blocco elettrico del piantone dello sterzo.
35 15 A3 Non utilizzato (riserva).
36 15 A3 Non utilizzato (riserva).
37 – Non utilizzati.
38 – Relè della pompa del vuoto.
39 – Relè della pompa del vuoto.
40 – Relè della pompa del carburante.
41 – Relè di segnalazione acustica.
42 – Non utilizzati.
43 – Non utilizzati.
44 5 A2 Riscaldamento dell’ugello della lavatrice.
45 5 A2 Monitoraggio della pompa del vuoto.
46 10 A3 Non utilizzato (riserva).
47 10 A3 Interruttore per l’inserimento/disinserimento del freno.
48 20 A2 Segnale acustico.
49 5 A2 Monitoraggio del misuratore di massa dell’aria.
50 – Non utilizzati.
51 15 A3 Controllo del sistema di trasmissione.
52 15 A3 Modulo di controllo elettronico della batteria.
53 10 A2 Sedili regolabili elettricamente.
54 10 A3 Pompa di raffreddamento elettrica.
55 10 A3 Impianto di climatizzazione elettrico.
READ  Ford Edge (2012) - scatola fusibili e relè
1Fusibile di tipo M.
2Microsicurezza.
3Doppio microfuso.

Scatola di distribuzione dell’alimentazione – fondo

I fusibili si trovano nella parte inferiore della scatola dei fusibili. Per accedere alla parte inferiore della scatola dei fusibili:

  1. Sganciare i due fermi situati su ciascun lato della scatola dei fusibili.
  1. Sollevare l’interno della scatola dei fusibili dalla maniglia.
  1. Far scorrere la scatola dei fusibili verso il centro del vano motore.
  1. Ruotare l’esterno della scatola dei fusibili per raggiungere il fondo.

Numero Ampere [A] Descrizione
56 30 A4 Pompa del carburante.
57 20 A4 Non utilizzato (riserva).
58 – Non utilizzati.
59 40 A4 Sistema frenante antibloccaggio.
60 40 A4 Ventilatore elettronico.
61 40 A4 Elemento riscaldante del parabrezza sinistro.
62 50 A5 Modulo di controllo dei sistemi di carrozzeria.
63 – Non utilizzati.
64 30 A4 Non utilizzato (riserva).
65 20 A4 Sedile anteriore riscaldato.
66 40 A4 Elemento riscaldante del parabrezza sul lato destro.
67 50 A5 Modulo di controllo dei sistemi di carrozzeria.
68 40 A4 Lunotto termico.
69 – Non utilizzati.
70 30 A4 Sedile del passeggero.
71 60 A5 Non utilizzato (riserva).
72 – Non utilizzati.
73 20 A4 Sedile posteriore riscaldato.
74 30 A4 Modulo del sedile del conducente.
75 – Non utilizzati.
76 20 A4 Pompa dell’olio a ingranaggi.
77 30 A4 Modulo di seduta con sistema di riscaldamento e condizionamento.
78 40 A4 Non utilizzato (riserva).
79 40 A4 Motore del ventilatore.
80 – Non utilizzati.
81 40 A4 Guida.
82 – Non utilizzati.
83 25 A4 Motore del tergicristallo anteriore destro.
84 – Non utilizzati.
85 20 A4 Non utilizzato (riserva).

4Fusibile di tipo M.

5Fusibile di tipo J.

Scatola dei fusibili dell’abitacolo

Numero Ampere [A] Descrizione
1 – Non utilizzati.
2 7,5 A6 Sedile con funzione di memoria;

Supporto lombare del conducente;

Tettuccio panoramico apribile elettricamente (solo per i modelli a cinque porte).
3 20 A6 Sblocco della porta del conducente;

Sbloccare il tappo del serbatoio.
4 5 A6 Non utilizzato (riserva).
5 20 A6 Non utilizzato (riserva).
6 10 A7 Non utilizzato (riserva).
7 10 A7 Non utilizzato (riserva).
8 10 A7 Sirena del sistema di allarme.
9 10 A7 Non utilizzato (riserva).
10 5 A7 Modulo di controllo del coperchio del bagagliaio.
Unità di controllo del sistema telematico.
11 5 A7 Modulo di sicurezza composito.
12 7,5 A7 Modulo di integrazione del climatizzatore anteriore (controllo dell’impianto di climatizzazione e della radio).
13 7,5 A7 Colonna dello sterzo;

Quadro strumenti;

Connettore diagnostico.
14 10 A7 Modulo di controllo elettronico della batteria (HEV);

Convertitore CC.
15 10 A7 Porta di connessione diagnostica.
16 15 A6 Blocco dell’apertura della porta da parte dei bambini;

Sblocco del bagagliaio.
17 5 A7 Sirena di allarme alimentata a batteria.
18 5 A7 Interruttore di accensione;

Interruttore di accensione.
19 7,5 A6 Spia di disconnessione dell’airbag passeggero.
20 7,5 A6 Modulo di controllo dei fari.
21 5 A7 Termometro nell’abitacolo;

Sensore di umidità.
22 5 A7 Sirena di segnalazione dei pedoni.
23 10 A6 Ritardo nell’alimentazione degli accessori.
24 20 A6 Blocco/sblocco.
25 30 A6 Finestrino della porta del conducente;

Specchio della porta del conducente.
26 30 A6 Finestrino della porta anteriore del passeggero;

Specchio retrovisore passeggero anteriore.
27 30 A6 Finestra sul tetto.
28 20 A6 Amplificatore audio.
29 30 A6 Finestrino della porta posteriore lato guida.
30 30 A6 Finestrino della porta lato passeggero posteriore.
31 15 A6 Non utilizzato (riserva).
32 10 A6 Modulo del sistema di posizionamento satellitare;

Controllo vocale (SYNC);

Display informativo e sistema elettronico di consumo;

Ricevitore a radiofrequenza.
33 20 A6 RADIO;

Riduzione attiva del rumore.
34 30 A6 Bus Start/stop (fusibili n. 19, 20, 21, 22, 35, 36, 37, interruttore di installazione).
35 5 A6 Modulo di controllo per il sistema di sicurezza supplementare.
36 15 A6 Specchio retrovisore interno con funzione di autoimmagine;

Modulo sedili posteriori riscaldati;

Modulo di interruzione controllato dal computer;

Sistema di assistenza al mantenimento della corsia;

Controllo automatico degli abbaglianti.
37 15 A6 Volante riscaldato.
38 30 A6 Non utilizzato (riserva).
READ  Ford Focus Electric (2013-2015) - Scatola dei fusibili
6Microsicurezza.
7Doppio microfuso.

Voci correlate:

  1. Ford Edge (2010) – scatola fusibili e relè
  2. Ford KA+ (2016-2017) – scatola fusibili e relè
  3. Ford Fiesta (2008-2010) – scatola fusibili e relè
  4. Ford Mondeo (1996-2000) – scatola fusibili e relè
  5. Ford Explorer (1994-2003) – scatola fusibili e relè

Potrebbe anche interessarti

Ford Expedition U324 (2009-2014) - scatola fusibili e relè

Ford Expedition U324 (2009-2014) – scatola fusibili e relè

Marco
Ford Mustang (1998-2004) - scatola fusibili e relè

Ford Mustang (1998-2004) – scatola fusibili e relè

Marco
Ford Figo (2016-2019) - scatola fusibili e relè

Ford Figo (2016-2019) – scatola fusibili e relè

Marco

Lascia un commento
