Ford Mondeo (2021-2022) – Scatola dei fusibili
Ford Mondeo – Schema della scatola dei fusibili
Anno di fabbricazione: 2021, 2022.
Veicoli prodotti a partire dal 01.04.2021
Scatola di distribuzione dell’alimentazione
Numero | Ampere [A] | Descrizione |
---|---|---|
1 | 25 A1 | Motore tergicristallo destro. |
2 | – | Relè di avviamento. |
3 | 15 A2 | Tergicristalli automatici (sensore pioggia);
Tergicristalli posteriori. |
4 | – | Relè del motore di soffiaggio. |
5 | 20 A1 | Posteriore della presa di corrente aggiuntiva sulla console. |
6 | – | Relè del riscaldatore supplementare. |
7 | 20 A2 | Modulo di controllo dell’unità di potenza. |
8 | 20 A2 | Modulo di controllo dell’unità di potenza. |
9 | – | Relè del modulo di controllo del treno di trazione. |
10 | 20 A1 | Presa di corrente aggiuntiva nella parte anteriore, sul lato del conducente. |
11 | 15 A3 | Modulo di controllo dell’unità di potenza. |
12 | 15 A3 | Modulo di controllo dell’unità di potenza. |
13 | 10 A3 | Modulo di controllo dell’unità di potenza. |
14 | 10 A3 | Modulo di controllo dell’unità di potenza. |
15 | – | Relè di accensione/avviamento. |
16 | 20 A1 | Presa di corrente supplementare sulla console. |
17 | 20 A1 | Presa elettrica supplementare nel bagagliaio (solo per la proprietà). |
18 | 10 A2 | Modulo di controllo dell’unità di potenza. |
19 | 10 A2 | Sistema di servosterzo. |
20 | 10 A2 | Fari. Interruttore dei fari. |
21 | 15 A2 | Modulo di controllo della trasmissione;
Pompa dell’olio della trasmissione. |
22 | 10 A2 | Aria condizionata. |
23 | 15 A2 | Monitoraggio dell’angolo cieco;
Telecamera posteriore; Sistema di cruise control adattivo; Spia della funzione di avviso di collisione; Modulo di qualità della tensione; Sensore di qualità dell’aria. |
24 | 10 A2 | Non utilizzato (riserva). |
25 | 10 A3 | Sistema frenante antibloccaggio. |
26 | 10 A3 | Modulo di controllo dell’unità di potenza. |
27 | – | Non utilizzati. |
28 | 10 A2 | Pompa lavavetri posteriore. |
29 | – | Non utilizzati. |
30 | – | Non utilizzati. |
31 | – | Non utilizzati. |
32 | – | Relè della ventola di raffreddamento. |
33 | – | Relè dell’impianto di climatizzazione. |
34 | 15 A2 | Blocco elettrico del piantone dello sterzo. |
35 | – | Non utilizzati. |
36 | – | Non utilizzati. |
37 | – | Non utilizzati. |
38 | – | Relè della ventola di raffreddamento. |
39 | – | Relè della ventola di raffreddamento. |
40 | – | Non utilizzati. |
41 | – | Relè di segnalazione acustica. |
42 | – | Relè della pompa del carburante. |
43 | – | Non utilizzati. |
44 | 5 A2 | Riscaldamento dell’ugello della lavatrice. |
45 | – | Non utilizzati. |
46 | 10 A3 | Alternatore. |
47 | 10 A3 | Interruttore per l’inserimento/disinserimento del freno. |
48 | 20 A2 | Segnale acustico. |
49 | 5 A2 | Monitoraggio del misuratore di massa dell’aria. |
20 A2 | Riscaldatore di carburante – Diesel. | |
50 | 10 A2 | Ventilatore della scatola di distribuzione. |
51 | – | Non utilizzati. |
52 | – | Non utilizzati. |
53 | 10 A2 | Sedili regolabili elettricamente. |
54 | 5 A3 | Controllo a distanza del riscaldatore di carburante. |
55 | 5 A3 | Non utilizzato (riserva). |

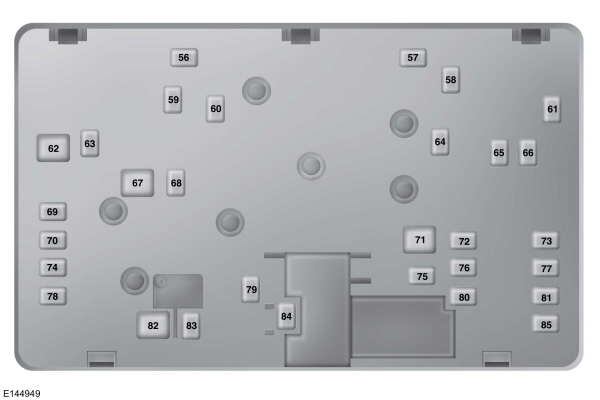

Scatola di distribuzione dell’alimentazione – fondo

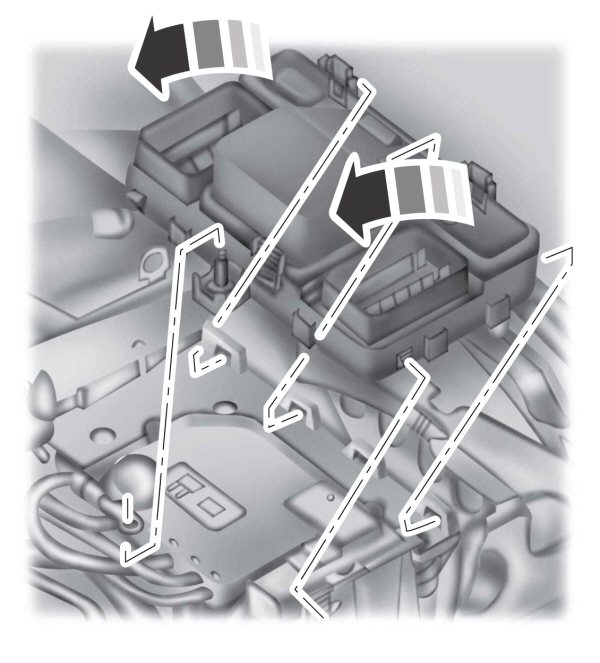

- Rilasciare i due fermi situati su ciascun lato della scatola dei fusibili.
- Sollevare l’interno della scatola dei fusibili dalla maniglia.
- Far scorrere la scatola dei fusibili verso il centro del vano motore.
- Ruotare l’esterno della scatola dei fusibili per raggiungere il fondo.
Numero | Ampere [A] | Descrizione |
---|---|---|
56 | – | Non utilizzati. |
57 | 20 A4 | Evaporatore del motore diesel. |
58 | 30 A4 | Pompa del carburante. |
59 | 30 A5 | Ventilatore |
40 A5 | Ventola (DW10F e 2.0L GTDI AU). | |
60 | 30 A5 | Ventilatore |
40 A5 | Ventola (DW10F e 2.0L GTDI AU). | |
61 | 40 A4 | Elemento riscaldante del parabrezza sinistro. |
62 | 50 A5 | Modulo di controllo dei sistemi di carrozzeria. |
63 | 25 A4 | Ventilatore |
30 A4 | Ventola (DW10F e 2.0L GTDI AU). | |
64 | 30 A4 | Riscaldatore supplementare. |
65 | 20 A4 | Sedile anteriore riscaldato. |
66 | 40 A4 | Elemento riscaldante del parabrezza sul lato destro. |
67 | 50 A5 | Modulo di controllo dei sistemi di carrozzeria. |
68 | 40 A4 | Lunotto termico. |
69 | 30 A4 | Sistema frenante antibloccaggio. |
70 | 30 A4 | Sedile del passeggero. |
71 | 60 A5 | Riscaldatore supplementare. |
72 | 30 A4 | Finestra sul tetto. |
73 | 20 A4 | Sedile posteriore riscaldato. |
74 | 30 A4 | Modulo del sedile del conducente. |
75 | 30 A4 | Riscaldatore supplementare. |
76 | 20 A4 | Pompa dell’olio a ingranaggi. |
77 | 30 A4 | Modulo di seduta con sistema di riscaldamento e condizionamento. |
78 | 40 A4 | Modulo per il traino del rimorchio. |
79 | 40 A4 | Motore del ventilatore. |
80 | 30 A4 | Modulo di apertura elettrica del bagagliaio. |
81 | 40 A4 | Inverter 220 V. |
82 | 60 A5 | Pompa con sistema antibloccaggio. |
83 | 25 A4 | Motore tergicristallo destro. |
84 | 30 A4 | Solenoide di avviamento. |
85 | 20 A4 | Riscaldatore a combustibile. |

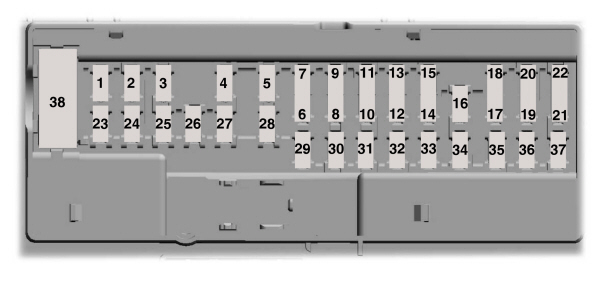

Scatola dei fusibili dell’abitacolo
Numero | Ampere [A] | Descrizione |
---|---|---|
1 | – | Non utilizzati. |
2 | 7,5 A6 | Sedile con funzione di memoria;
Supporto lombare del conducente; Tettuccio panoramico apribile elettricamente (solo per i modelli a cinque porte). |
3 | 20 A6 | Sbloccare la porta del conducente;
Sbloccare il tappo del serbatoio. |
4 | 5 A6 | Non utilizzato (riserva). |
5 | 20 A6 | Non utilizzato (riserva). |
6 | 10 A7 | Non utilizzato (riserva). |
7 | 10 A7 | Non utilizzato (riserva). |
8 | 10 A7 | Sirena del sistema di allarme. |
9 | 10 A7 | Non utilizzato (riserva). |
10 | 5 A7 | Modulo di apertura elettrica della porta posteriore della carrozzeria. |
Unità di controllo del sistema telematico. | ||
11 | 5 A7 | Modulo di sicurezza composito. |
12 | 7,5 A7 | Modulo di integrazione dei comandi anteriori (controllo del sistema di climatizzazione e radio). |
13 | 7,5 A7 | Colonna dello sterzo;
Quadro strumenti; Connettore diagnostico. |
14 | 10 A7 | Non utilizzato (riserva). |
15 | 10 A7 | Porta di connessione diagnostica. |
16 | 15 A6 | Blocco dell’apertura della porta da parte dei bambini;
Sblocco dei finestrini del cofano del bagagliaio. |
17 | 5 A7 | Sirena di allarme alimentata a batteria. |
18 | 5 A7 | Interruttore di accensione;
Interruttore di accensione. |
19 | 7,5 A7 | Spia di disconnessione dell’airbag passeggero. |
20 | 7,5 A7 | Modulo di controllo dei fari. |
21 | 5 A7 | Termometro nell’abitacolo;
Sensore di umidità. |
22 | 5 A7 | Non utilizzato (riserva). |
23 | 10 A6 | Ritardo nell’alimentazione degli accessori. |
24 | 20 A6 | Blocco/sblocco. |
25 | 30 A6 | Finestrino della porta del conducente;
Specchio della porta del conducente. |
26 | 30 A6 | Finestrino della porta anteriore del passeggero;
Specchio retrovisore passeggero anteriore. |
27 | 30 A6 | Finestra sul tetto. |
28 | 20 A6 | Amplificatore audio. |
29 | 30 A6 | Finestrino della porta posteriore lato guida. |
30 | 30 A6 | Finestrino della porta lato passeggero posteriore. |
31 | 15 A6 | Non utilizzato (riserva). |
32 | 10 A6 | Modulo del sistema di posizionamento satellitare;
Controllo vocale (SYNC); Sistema di visualizzazione delle informazioni ed elettronica di consumo; Ricevitore a radiofrequenza. |
33 | 20 A6 | RADIO. |
34 | 30 A6 | Avvio/arresto del bus (fusibili n. 19, 20, 21, 22, 35, 36, 37, interruttore di installazione). |
35 | 5 A6 | Modulo di controllo per il sistema di sicurezza supplementare. |
36 | 15 A6 | Specchio retrovisore interno con funzione di autoimmagine;
Modulo sedili posteriori riscaldati; Modulo CCD; Sistema di assistenza al mantenimento della corsia; Controllo automatico degli abbaglianti. |
37 | 15 A6 | Modulo di trazione integrale;
Volante riscaldato. |
38 | 30 A6 | Non utilizzato (riserva). |
6Microsicurezza.
Veicolo elettrico ibrido (HEV)
Scatola di distribuzione dell’alimentazione
Numero | Ampere [A] | Descrizione |
---|---|---|
1 | 25 A1 | Motore tergicristallo destro. |
2 | – | Non utilizzati. |
3 | 15 A2 | Tergicristalli automatici (sensore pioggia);
Tergicristalli posteriori. |
4 | – | Relè del motore di soffiaggio. |
5 | 20 A1 | Posteriore della presa di corrente aggiuntiva sulla console. |
6 | – | Non utilizzati. |
7 | 20 A2 | Modulo di controllo dell’unità di potenza. |
8 | 20 A2 | Modulo di controllo dell’unità di potenza. |
9 | – | Relè del modulo di controllo del treno di trazione. |
10 | 20 A1 | Presa di corrente aggiuntiva nella parte anteriore sul lato del conducente. |
11 | 15 A3 | Modulo di controllo dell’unità di potenza. |
12 | 15 A3 | Modulo di controllo dell’unità di potenza. |
13 | 10 A2 | Modulo di controllo dell’unità di potenza. |
14 | 10 A2 | Modulo di controllo dell’unità di potenza. |
15 | – | Relè di accensione/avviamento. |
16 | 20 A1 | Presa di corrente supplementare sulla console. |
17 | – | Non utilizzati. |
18 | 10 A2 | Modulo di controllo dell’unità di potenza. |
19 | 10 A2 | Sistema di servosterzo. |
20 | 10 A2 | Fari. Interruttore dei fari. |
21 | 15 A2 | Modulo di controllo della trasmissione;
Pompa dell’olio della trasmissione; Convertitore per veicoli ibridi. |
22 | – | Non utilizzati. |
23 | 15 A2 | Monitoraggio dell’angolo cieco;
Telecamera posteriore; Sistema di cruise control adattivo; Spia della funzione di avviso di collisione; Modulo di qualità della tensione; Sensore di qualità dell’aria; Attacco a testa in giù. |
24 | – | Non utilizzati. |
25 | 10 A3 | Sistema frenante antibloccaggio. |
26 | 10 A3 | Modulo di controllo dell’unità di potenza. |
27 | – | Non utilizzati. |
28 | – | Non utilizzati. |
29 | 15 A2 | Modulo di controllo elettronico della batteria. |
30 | – | Non utilizzati. |
31 | – | Non utilizzati. |
32 | – | Non utilizzati. |
33 | – | Non utilizzati. |
34 | 15 A2 | Blocco elettrico del piantone dello sterzo. |
35 | 15 A3 | Non utilizzato (riserva). |
36 | 15 A3 | Non utilizzato (riserva). |
37 | – | Non utilizzati. |
38 | – | Relè della pompa del vuoto. |
39 | – | Relè della pompa del vuoto. |
40 | – | Relè della pompa del carburante. |
41 | – | Relè di segnalazione acustica. |
42 | – | Non utilizzati. |
43 | – | Non utilizzati. |
44 | 5 A2 | Riscaldamento dell’ugello della lavatrice. |
45 | 5 A2 | Monitoraggio della pompa del vuoto. |
46 | 10 A3 | Non utilizzato (riserva). |
47 | 10 A3 | Interruttore per l’inserimento/disinserimento del freno. |
48 | 20 A2 | Segnale acustico. |
49 | 5 A2 | Monitoraggio del misuratore di massa dell’aria. |
50 | – | Non utilizzati. |
51 | 15 A3 | Controllo del sistema di trasmissione. |
52 | 15 A3 | Modulo di controllo elettronico della batteria. |
53 | 10 A2 | Sedili regolabili elettricamente. |
54 | 10 A3 | Pompa di raffreddamento elettrica. |
55 | 10 A3 | Impianto di climatizzazione elettrico. |
Scatola di distribuzione dell’alimentazione – fondo
- Rilasciare i due fermi situati su ciascun lato della scatola dei fusibili.
- Sollevare l’interno della scatola dei fusibili dalla maniglia.
- Far scorrere la scatola dei fusibili verso il centro del vano motore.
- Ruotare l’esterno della scatola dei fusibili per raggiungere il fondo.
Numero | Ampere [A] | Descrizione |
---|---|---|
56 | 30 A4 | Pompa del carburante. |
57 | 20 A4 | Non utilizzato (riserva). |
58 | – | Non utilizzati. |
59 | 40 A4 | Sistema frenante antibloccaggio. |
60 | 40 A4 | Ventilatore elettronico. |
61 | 40 A4 | Elemento riscaldante del parabrezza sinistro. |
62 | 50 A5 | Modulo di controllo dei sistemi di carrozzeria. |
63 | – | Non utilizzati. |
64 | 30 A4 | Non utilizzato (riserva). |
65 | 20 A4 | Sedile anteriore riscaldato. |
66 | 40 A4 | Elemento riscaldante del parabrezza sul lato destro. |
67 | 50 A5 | Modulo di controllo dei sistemi di carrozzeria. |
68 | 40 A4 | Lunotto termico. |
69 | – | Non utilizzati. |
70 | 30 A4 | Sedile del passeggero. |
71 | 60 A5 | Non utilizzato (riserva). |
72 | – | Non utilizzati. |
73 | 20 A4 | Sedile posteriore riscaldato. |
74 | 30 A4 | Modulo del sedile del conducente. |
75 | – | Non utilizzati. |
76 | 20 A4 | Pompa dell’olio a ingranaggi. |
77 | 30 A4 | Modulo di seduta con sistema di riscaldamento e condizionamento. |
78 | 40 A4 | Non utilizzato (riserva). |
79 | 40 A4 | Motore del ventilatore. |
80 | – | Non utilizzati. |
81 | 40 A4 | Guida. |
82 | – | Non utilizzati. |
83 | 25 A4 | Motore del tergicristallo anteriore destro. |
84 | – | Non utilizzati. |
85 | 20 A4 | Non utilizzato (riserva). |
Scatola dei fusibili dell’abitacolo
Numero | Ampere [A] | Descrizione |
---|---|---|
1 | – | Non utilizzati. |
2 | 7,5 A6 | Sedile con funzione di memoria;
Supporto lombare del conducente; Tettuccio panoramico apribile elettricamente (solo per i modelli a cinque porte). |
3 | 20 A6 | Sblocco della porta del conducente;
Sbloccare il tappo del serbatoio. |
4 | 5 A6 | Non utilizzato (riserva). |
5 | 20 A6 | Non utilizzato (riserva). |
6 | 10 A7 | Non utilizzato (riserva). |
7 | 10 A7 | Non utilizzato (riserva). |
8 | 10 A7 | Sirena del sistema di allarme. |
9 | 10 A7 | Non utilizzato (riserva). |
10 | 5 A7 | Modulo di controllo del coperchio del bagagliaio. |
Unità di controllo del sistema telematico. | ||
11 | 5 A7 | Modulo di sicurezza composito. |
12 | 7,5 A7 | Modulo di integrazione del climatizzatore anteriore (controllo dell’impianto di climatizzazione e della radio). |
13 | 7,5 A7 | Colonna dello sterzo;
Quadro strumenti; Connettore diagnostico. |
14 | 10 A7 | Modulo di controllo elettronico della batteria (HEV);
Convertitore CC. |
15 | 10 A7 | Porta di connessione diagnostica. |
16 | 15 A6 | Dispositivo di blocco per bambini per l’apertura della porta;
Sblocco del cofano del bagagliaio. |
17 | 5 A7 | Sirena di allarme alimentata a batteria. |
18 | 5 A7 | Interruttore di accensione;
Interruttore di accensione. |
19 | 7,5 A6 | Spia di disconnessione dell’airbag passeggero. |
20 | 7,5 A6 | Modulo di controllo dei fari. |
21 | 5 A7 | Termometro nell’abitacolo;
Sensore di umidità. |
22 | 5 A7 | Sirena di segnalazione dei pedoni. |
23 | 10 A6 | Ritardo nell’alimentazione degli accessori. |
24 | 20 A6 | Blocco/sblocco. |
25 | 30 A6 | Finestrino della porta del conducente;
Specchio della porta del conducente. |
26 | 30 A6 | Finestrino della porta anteriore del passeggero;
Specchio retrovisore passeggero anteriore. |
27 | 30 A6 | Finestra sul tetto. |
28 | 20 A6 | Amplificatore audio. |
29 | 30 A6 | Finestrino della porta posteriore lato guida. |
30 | 30 A6 | Finestrino della porta lato passeggero posteriore. |
31 | 15 A6 | Non utilizzato (riserva). |
32 | 10 A6 | Modulo del sistema di posizionamento satellitare;
Controllo vocale (SYNC); Sistema di visualizzazione delle informazioni ed elettronica di consumo; Ricevitore a radiofrequenza. |
33 | 20 A6 | RADIO;
Riduzione attiva del rumore. |
34 | 30 A6 | Bus Start/stop (fusibili n. 19, 20, 21, 22, 35, 36, 37, interruttore di installazione). |
35 | 5 A6 | Modulo di controllo per il sistema di sicurezza supplementare. |
36 | 15 A6 | Specchio retrovisore interno con funzione di autoimmagine;
Modulo sedili posteriori riscaldati; Modulo di interruzione controllato dal computer; Sistema di assistenza al mantenimento della corsia; Controllo automatico degli abbaglianti. |
37 | 15 A6 | Volante riscaldato. |
38 | 30 A6 | Non utilizzato (riserva). |
