Ford Transit (2014-2018) – Scatola dei fusibili
Ford Transit (2014-2018) – Schema della scatola dei fusibili
Anno di produzione: 2014, 2015, 2016, 2017, 2018.
Fusibile dell’accendino (presa elettrica) su Ford Transit (2014-2018). Il fusibile F13 si trova nella scatola dei fusibili nell’abitacolo.

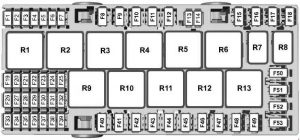

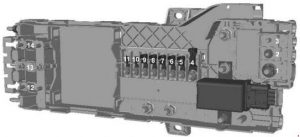

Scatola dei fusibili nel vano motore
| No. |
[A] |
Descrizione |
| F1 | 5 | 2,0 l di gasolio: radio mute |
| F1 | 10 | 2,2 l di gasolio riduzione catalitica selettiva |
| F2 | 15 | 2,0 l di gasolio: non utilizzato 2,2 l di gasolio riduzione catalitica selettiva |
| F3 | 15 | 2,0 l diesel: non utilizzato 2,2 l di gasolio riduzione catalitica selettiva |
| F4 | 10 | 2,0 l diesel: non utilizzato 2,2 l di gasolio riduzione catalitica selettiva |
| F5 | 3 | 2,0 l diesel: non utilizzato 2,2 l di gasolio : filtro antiparticolato evaporatore. Monitoraggio della candeletta. |
| F6 | 3 | 2.0L diesel: non utilizzato |
| F7 | 7.5 | 2,0 l diesel: non utilizzato 2,2 l di gasolio Sistema frenante antibloccaggio. Assistenza alla stabilità. Accensione |
| F8 | 20 | Ventola di raffreddamento |
| F9 | 30 | 2,0 l diesel: non utilizzato 2,2 l di gasolio tergicristallo sinistro |
| F10 | 30 | 2,0 l diesel: non utilizzato 2,2 l di gasolio tergicristallo destro |
| F11 | 10 | 2,0 l diesel: non utilizzato 2,2 l di gasolio frizione dell’aria condizionata |
| F12 | 20 | 2,0 l diesel: non utilizzato 2,2 l di gasolio evaporatore a candeletta con filtro antiparticolato |
| F13 | – | Non utilizzato |
| F14 | 3 | 2,0 l diesel: non utilizzato 2,2 l di gasolio riduzione catalitica selettiva – accensione |
| F15 | – | Non utilizzato |
| F 16 | – | Non utilizzato |
| F17 | – | Non utilizzato |
| F18 | 40 | 2,0 l diesel: ventola di raffreddamento 2 2,2 l di gasolio Sistema frenante antibloccaggio. Pompa di aumento della stabilità |
| F19 | 40 | 2,0 l di gasolio: Ventola di raffreddamento (doppia velocità) |
| 60 | 2,0 l di gasolio: Ventola di raffreddamento (velocità singola) | |
| F19 | 30 | 2,2 l di gasolio : solenoide di avviamento |
| F20 | 40 | 2,0 l diesel Alimentazione del relè di riduzione catalitica selettiva |
| F20 | 60 | 2,2 l di gasolio : candelette |
| F21 | 40 | 2,0 l diesel Modulo candelette 2 |
| F21 | 60 | 2,2 l di gasolio relè di accensione 3 |
| F22 | 40 | 2,0 l diesel modulo candeletta 1 2,2 l di gasolio : non utilizzato |
| F22 | – | Non utilizzato |
| F23 | 10 | 2,0 l diesel frizione dell’aria condizionata 2,2 l di gasolio : non utilizzato |
| F24 | 7.5 | 2,0 l diesel : non utilizzato 2,2 l di gasolio : pompa di iniezione del carburante |
| F25 | – | Non utilizzato |
| F26 | – | Non utilizzato |
| F27 | – | Non utilizzato |
| F28 | 5 | 2,0 l diesel : riscaldamento 2,2 l diesel a pozzetto : non utilizzato |
| F29 | 15 | 2,0 l diesel : alimentato da dalla pompa dell’acqua 2,2 l di gasolio : non utilizzato |
| F30 | 60 | 2,0 l diesel : Relè del modulo di controllo dell’unità guida |
| F30 | 40 | 2,2 l di gasolio : ventola di raffreddamento 1 |
| F31 | 20 | 2,0 l diesel relè di avviamento 2 |
| F31 | 40 | 2,2 l di gasolio : ventola di raffreddamento 2 |
| F32 | 20 | 2.0L diesel Riscaldatore di carburante |
| F32 | 60 | 2,2 l di gasolio : motori con due tergicristalli |
| F33 | 20 | 2,0 l diesel : non utilizzato 2,2 l di gasolio Pompa dell’acqua ausiliaria Start-Stop |
| F34 | – | Non utilizzato |
| F35 | 20 | 2,0 l diesel : modulo di controllo dell’azionamento guida |
| F35 | 15 | 2,2 l di gasolio : fornitura del sistema di controllo unità di potenza |
| F36 | 20 | 2.0L diesel Veicolo di potenza 5 |
| F36 | 15 | 2,2 l di gasolio Sensore NOXI 2 |
| F37 | 15 | 2.0L diesel Riduzione del serbatoio. Valvola di ricircolo dei gas di scarico |
| F37 | 7.5 | 2,2 l di gasolio valvola regolamento volumi |
| F38 | 10 | 2,0 l diesel : bobine del relè R1, R5, R10 e R15 nella scatola di giunzione del motore. |
| F38 | 7.5 | 2,2 litri di gasolio Sensore del flusso d’aria di massa |
| F39 | 10 | 2,0 l diesel Monitoraggio delle candele. Sensore di ossido di azoto |
| F39 | 15 | 2,2L diesel Evaporatore con pompa diesel |
| Relè | ||
| R1 | 2,0 l diesel ventola di raffreddamento ad alta velocità 2,2 l di gasolio accensione |
|
| R2 | 2,0 l diesel : non utilizzato 2,2 l di gasolio : ingresso |
|
| R3 | Tergicristallo posteriore | |
| R4 | 2,0 l diesel : sospensioni pneumatiche 2,2 l di gasolio : non utilizzato |
|
| R5 | Ventola di raffreddamento | |
| R6 | 2,0 l diesel : non utilizzato 2,2 l di gasolio tergicristallo – acceso e spento |
|
| R7 | 2,0 l diesel : non utilizzato 2,2 l di gasolio : Tergicristallo – bassa e alta velocità |
|
| R8 | Non utilizzato | |
| R9 | 2,0 l diesel : ingresso 2,2 l di gasolio : non utilizzato |
|
| R10 | Frizione dell’aria condizionata | |
| R11 | 2,0 l diesel : non utilizzato 2,2 l di gasolio Sistema di evaporazione del carburante a candeletta |
|
| R12 | 2,0 l diesel : non utilizzato 2,2 l di gasolio : pompa di iniezione del carburante |
|
| R13 | 2,0 l diesel riduzione catalitica selettiva 2,2 l di gasolio pompa a trazione integrale |
|
| R14 | 2,0 l diesel : non utilizzato 2,2 l di gasolio : econetico |
|
| R15 | 2,0 l diesel Ventola di raffreddamento a bassa velocità 2,2 l di gasolio : ventola di raffreddamento o bassa e alta velocità |
|
| R16 | 2,0 l diesel 2. trazione integrale (4WD) 2,2 l di gasolio riduzione catalitica selettiva |
|
| R17 | 2,0 l diesel : non utilizzato 2,2 l di gasolio modulo di controllo dell’unità di potenza |
|
| R18 | 2,0 l diesel : modulo di controllo dell’azionamento trazione 2,2 l diesel ventola di raffreddamento ad alta velocità |
|

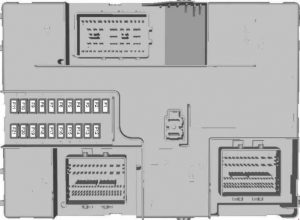

Pannello dei fusibili dell’abitacolo (2.0l diesel)
| No. |
[A] |
Descrizione |
| F1 | 60 | Relè del motore del tergicristallo |
| F2 | 40 | Motore del ventilatore |
| F3 | – | Non utilizzato |
| F4 | 40 | Lunotto termico. Specchietti retrovisori esterni riscaldati |
| F5 | 40 | Consegna del rimorchio B + |
| F6 | 40 | Punto di forza aggiuntivo 2 |
| F7 | 40 | Punto di forza aggiuntivo 1 |
| F8 | 20 | Corno |
| F9 | 15 | Relè del lavacristallo posteriore |
| F10 | 10 | Bobine di relè R1, R2, R3, R4, R5, R10, R17 |
| F11 | – | Non utilizzato |
| F12 | – | Non utilizzato |
| F13 | 20 | Più leggero |
| F14 | 20 | Punto di alimentazione ausiliario per il quadro strumenti |
| F15 | 50 | Modulo di qualità della tensione. Modulo di controllo della carrozzeria |
| F 16 | 25 | Modulo del sistema antibloccaggio. Controllo elettronico della valvola del programma di stabilità |
| F17 | 5 | Bobina del relè della batteria a tensione positiva del modulo di controllo dell’unità di potenza |
| F18 | 10 | Luce del freno |
| F19 | 15 | Blocco del relè di carico |
| F20 | 5 | Riscaldatore di carburante |
| F21 | 15 | Unità di controllo del cambio automatico |
| F22 | 25 | Pompa dell’olio del cambio automatico |
| F23 | 20 | Finestrino posteriore sinistro riscaldato |
| F24 | 10 | Specchietti retrovisori esterni riscaldati |
| F25 | 7.5 | Sblocco della porta del conducente |
| F26 | 7.5 | Sblocco della porta del passeggero |
| F27 | – | Non utilizzato |
| F28 | 20 | Non utilizzato |
| F29 | 40 | Motore della ventola posteriore |
| F30 | 20 | Punto di alimentazione ausiliario posteriore |
| F31 | 20 | Finestrino posteriore sinistro riscaldato |
| F32 | 60 | Relè di avvio |
| F33 | 60 | Relè della pompa del carburante |
| F34 | 40 | Finestrino posteriore sinistro riscaldato |
| F35 | 40 | Lunotto termico, lato destro |
| F36 | 50 | Alimentazione per il modulo di controllo della carrozzeria RP1 |
| F37 | 50 | Alimentazione per il modulo di controllo della carrozzeria RP2 |
| F38 | 60 | Alimentazione standard per scatola relè BB4 |
| F39 | 20 | Sedili riscaldati |
| F40 | 5 | Modulo di controllo della centralina di accensione |
| F41 | 5 | Bobina del relè del riscaldatore del carburante |
| F42 | 5 | Livellamento dei fari |
| F43 | 5 | Modulo di controllo della trasmissione |
| F44 | 10 | Sospensione pneumatica. Modulo di qualità della tensione. Aria condizionata posteriore. Sistema di rilevamento e misurazione della luce. Fotocamera anteriore e posteriore. Controllo adattivo della velocità di crociera. |
| F45 | 20 | Luci d’angolo |
| F46 | 5 | Lunotto termico. Specchio retrovisore esterno riscaldato |
| F47 | 5 | Modulo del sistema antibloccaggio |
| F48 | 10 | Connettore interfaccia campeggio 1 |
| F49 | 20 | Tergicristallo posteriore |
| F50 | 5 | Modulo sensore pioggia. Tergicristallo posteriore |
| F51 | 25 | Motore del tergicristallo |
| F52 | 25 | Motore del tergicristallo |
| F53 | – | Non utilizzato |
| F54 | – | Non utilizzato |
| F55 | 40 | Modulo del sistema frenante antibloccaggio. Controllo elettronico della stabilità |
| F56 | 30 | Cursore di potenza |
| F57 | 30 | Sedile del conducente con servosterzo |
| F58 | 20 | Fendinebbia anteriore |
| F59 | 30 | Elettrovalvola di avviamento |
| F60 | 15 | Ricarica della batteria del rimorchio |
| F61 | 15 | Doppia serratura sul lato sinistro |
| F62 | 15 | Doppia serratura sul lato destro |
| F63 | 15 | Chiusura centralizzata laterale sinistra |
| F64 | 15 | Serratura centrale lato destro |
| F65 | 20 | Pompa del carburante |
| F66 | 40 | Filtro carburante riscaldato |

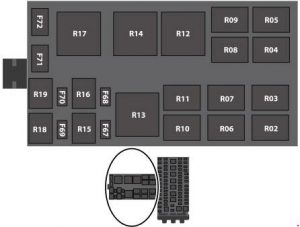

| No. |
[A] |
Descrizione |
| F67 | – | Non utilizzato |
| F68 | – | Non utilizzato |
| F69 | 7.5 | Tachigrafo |
| F70 | – | Non utilizzato |
| F71 | 40 | Presa di corrente 230V |
| F72 | 30 | Presa per rimorchio |
| Corriere | ||
| R1 | Corno | |
| R2 | Lunotto termico | |
| R3 | Motore della ventola posteriore | |
| R4 | Prese di corrente ausiliarie posteriori | |
| R5 | Accendino. Punto di alimentazione ausiliario | |
| R6 | Relè del parabrezza riscaldato lato sinistro | |
| R7 | Relè del parabrezza riscaldato lato destro | |
| R8 | Pompa lavavetro posteriore | |
| R9 | Soffiante per carburante | |
| R10 | Motore del ventilatore | |
| R11 | Serratura esterna | |
| R12 | Specchietti ripiegabili elettricamente | |
| R13 | Avvio | |
| R14 | Pompa del carburante | |
| R15 | Non utilizzato | |
| R16 | Non utilizzato | |
| R17 | Tergicristalli | |
| R18 | Fendinebbia anteriore | |
| R19 | Non utilizzato | |

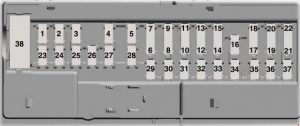

Pannello dei fusibili dell’abitacolo (2,2 l diesel)
| No. |
[A] |
Descrizione |
| F1 | 10 | Modulo airbag |
| F2 | 20 | Lunotto termico |
| F3 | 10 | Specchietti retrovisori esterni riscaldati |
| F4 | – | Non utilizzato |
| F5 | – | Non utilizzato |
| F6 | 5 | Tachigrafo |
| F7 | 10 | Sensore della batteria |
| F8 | 40 | Presa di corrente CA |
| F9 | – | Non utilizzato |
| F10 | 30 | Sedile del conducente con servosterzo |
| F11 | 30 | Sedile passeggero elettrico |
| F12 | 30 | Passo di potenza |
| F13 | – | Non utilizzato |
| F14 | 5 | Modulo di controllo del tracciamento e del blocco |
| F15 | 40 | Modulo di controllo dell’unità di potenza del relè della batteria |
| F 16 | 40 | Relè di potenza del modulo di controllo dell’unità di azionamento |
| F17 | – | Non utilizzato |
| F18 | 30 | Valvole del sistema frenante antibloccaggio. Valvole di aiuto alla stabilità |
| F19 | 5 | Tachigrafo |
| F20 | 5 | Specchio retrovisore esterno riscaldato. Relè del parabrezza riscaldato |
| F21 | – | Non utilizzato |
| F22 | 15 | Pannello dei fusibili dell’abitacolo |
| F23 | 7.5 | Modulo di controllo del climatizzatore |
| F24 | 5 | Livellamento dei fari |
| F25 | 7.5 | Illuminazione interna |
| F26 | 10 | Specchietti retrovisori esterni riscaldati |
| F27 | 20 | Sedili anteriori riscaldati |
| F28 | 20 | Luci d’angolo |
| F29 | 10 | Telecamera di parcheggio posteriore. Sistema di mantenimento della corsia. Specchio elettrico |
| F30 | 5 | Controllo adattivo della velocità di crociera |
| F31 | – | Non utilizzato |
| F32 | 10 | Illuminazione interna |
| F33 | 20 | Modulo di trazione integrale |
| F34 | 20 | Tergicristallo posteriore |
| F35 | 5 | Specchietti ripiegabili elettricamente |
| F36 | 20 | Corno |
| F37 | 7.5 | Modulo SYNC |
| F38 | 5 | Motore del ventilatore. Relè del clacson. Relè tergicristallo |
| F39 | 7.5 | Accesso remoto senza chiave. Batteria. Alzacristalli elettrici. Riscaldamento, ventilazione e climatizzazione posteriori. |
| F40 | 40 | Motore del ventilatore anteriore |
| F41 | 40 | Motore della ventola posteriore |
| F42 | 30 | Lunotto termico |
| F43 | 30 | Presa per rimorchio |
| F44 | 60 | Punti di alimentazione ausiliari |
| F45 | – | Non utilizzato |
| F46 | 30 | Alzacristalli elettrici |
| F47 | 20 | Nido accendisigari |
| F48 | 20 | Prese di corrente ausiliarie posteriori |
| F49 | 20 | Prese di corrente ausiliarie anteriori |
| F50 | 60 | Relè di accensione 1 |
| F51 | 60 | Relè di accensione 2 |
| F52 | 40 | Elemento riscaldato sul lato sinistro del parabrezza |
| F53 | 40 | Componente del parabrezza riscaldato sul lato destro |
| Relè | ||
| R1 | Riscaldatore di carburante | |
| R2 | Punti di alimentazione ausiliari | |
| R3 | Non utilizzato | |
| R4 | Accensione 2 | |
| R5 | Alzacristalli elettrici | |
| R6 | Accensione 1 | |
| R7 | Corno | |
| R8 | Non utilizzato | |
| R9 | Motore del ventilatore anteriore | |
| R10 | Motore della ventola posteriore | |
| R11 | Lunotto termico. Specchietti retrovisori esterni riscaldati | |
| R12 | Elemento riscaldato sul lato sinistro del parabrezza | |
| R13 | Componente del parabrezza riscaldato sul lato destro | |
Scatola dei fusibili dell’avviamento
Si trova sotto il sedile del conducente.
2,0 l diesel
2,2l diesel
| No. |
[A] |
Descrizione |
| F1 | 470 | Scatola dei fusibili nel vano motore. Motore di avviamento. Alternatore |
| F2 | 100 | Scatola dei fusibili dell’abitacolo. Scatola dei fusibili del modulo di controllo della carrozzeria. |
| F3 | 40 | 2,0 l diesel inverter in corrente continua (DC / AC) 2,2 l di gasolio modulo di controllo della centralina. Sistema di prevenzione del bloccaggio delle ruote |
| F4 | 200 | 2,0 l diesel consegna scatola relè aggiuntiva 1 2,2 l di gasolio Pannello dei fusibili nell’abitacolo |
| F5 | 100 | 2,0 l diesel Consegna di una scatola relè aggiuntiva 2 2,2 l di gasolio pannello dei fusibili dell’abitacolo |
| F6 | 100 | Riscaldatore della cabina |
| F7 | 80 | Relè del parabrezza riscaldato |
| F8 | 100 | 2,0 l diesel Scatola dei fusibili nell’abitacolo. Alimentazione scatola relè secondaria 5 2.2L Diesel Scatola di giunzione del motore |
| F9 | 100 | 2,0 l diesel : consegna di una scatola relè aggiuntiva. 3 2,2 l di gasolio Pannello dei fusibili nell’abitacolo |
| F10 | 100 | 2,0 l diesel Alimentazione della scatola relè secondaria 4 |
| F10 | 60 | 2,2 l di gasolio Alimentazione per il pannello dei fusibili dell’abitacolo |
| F11 | 100 | 2,0 l diesel : Relè del modulo di controllo dell’unità guida |
| F11 | 60 | 2,2 l di gasolio Alimentazione per il pannello dei fusibili dell’abitacolo |
| F12 | 60 | Punto di forza aggiuntivo 1 |
| F13 | 60 | Punto di forza aggiuntivo 2 |
| F14 | 60 | Punto di alimentazione supplementare 3 |
| F15 | 60 | 2,0 l diesel Climatizzatore posteriore |
| F 16 | 100 | 2.0L diesel : non utilizzato |
| F17 | 60 | 2,0 l diesel : Camper |
2,0 l diesel
| No. |
[A] |
Descrizione |
| F1 | 3 | Interruttore luce esterno. Interruttore dello scaldabagno. Interruttore di alimentazione ausiliaria. |
| F2 | 20 | Alimentazione |
| F3 | 20 | Potenza R1 |
| F4 | 20 | Potenza R2 |
| F5 | 15 | Potenza R3 |
| F6 | 15 | Potenza R4 |
| F7 | 15 | Potenza R5, R6 |
| F8 | 10 | Potenza R7 |
| F9 | 20 | Trasmettitore radio |
| F10 | 5 | Interruttore di accensione |
| F11 | 15 | Interruttore di accensione |
| F12 | – | Non utilizzato |
| Corriere | ||
| R1 | Scala di avvertimento | |
| R2 | Relè di accensione | |
| R3 | Punto di alimentazione supplementare 2. Scaldabagno | |
| R4 | Relè per l’illuminazione interna | |
| R5 | Punto di alimentazione supplementare 1. indicatore di direzione (lato sinistro) | |
| R6 | Lampeggiatore di direzione (lato destro) | |
| R7 | Illuminazione interna | |
Scatola dei fusibili del modulo di controllo della carrozzeria (2.0l diesel)
| No. |
[A] |
Descrizione |
| F1 | – | Non utilizzato |
| F2 | 7.5 | Specchietti retrovisori esterni a comando elettrico. Finestrino della porta del conducente |
| F3 | 20 | Funzione di sblocco (conducente e passeggero) |
| F4 | 5 | Non utilizzato |
| F5 | 20 | Non utilizzato |
| F6 | 10 | Non utilizzato |
| F7 | 10 | Non utilizzato |
| F8 | 10 | Sonda con batteria di backup |
| F9 | 10 | Non utilizzato |
| F10 | 5 | Non utilizzato |
| F11 | 5 | Sensore di intrusione. Aria condizionata posteriore |
| F12 | 7.5 | Controllo del clima. Interruttore della luce di emergenza |
| F13 | 7.5 | Colonna dello sterzo. Quadro strumenti. Connettore per il collegamento dati |
| F14 | 10 | Non utilizzato |
| F15 | 10 | Connettore di collegamento dati |
| F 16 | 15 | Funzione di sblocco (porta scorrevole sinistra/destra) |
| F17 | 5 | Sonda con batteria di backup |
| F18 | 5 | Accensione |
| F19 | 7.5 | Indicatore di stato dell’airbag passeggero. Indicatore di stato dell’airbag passeggero |
| F20 | 7.5 | Tachigrafo |
| F21 | 5 | Riscaldatore supplementare |
| F22 | 5 | Non utilizzato |
| F23 | 10 | Ritardo degli accessori. Inverter DC (DC / AC). |
| F24 | 20 | Sistema di chiusura centralizzata. Doppio sistema di chiusura |
| F25 | 30 | Non utilizzato |
| F26 | 30 | Non utilizzato |
| F27 | 30 | Non utilizzato |
| F28 | 20 | Non utilizzato |
| F29 | 30 | Non utilizzato |
| F30 | 30 | Non utilizzato |
| F31 | 15 | Non utilizzato |
| F32 | 10 | GPS. Controllo vocale. Modulo SYNC. Visualizzazione. Controllo adattivo della velocità di crociera. Ricezione remota. |
| F33 | 20 | Radio. Modulo SYNC |
| F34 | 30 | Prefusibile del relè di avviamento dell’accensione. Aiuto al parcheggio. Controllo del riscaldamento. Telecamera del sistema di mantenimento della corsia. Modulo di controllo dei sistemi di ritenuta. Pannello di controllo centrale. Indicatore di stato dell’airbag passeggero. Tachigrafo. Riscaldatore supplementare. Modulo volante. |
| F35 | 5 | Modulo di controllo della restrizione |
| F36 | 15 | Assistenza al parcheggio. Telecamera del sistema di mantenimento della corsia. Modulo volante |
| F37 | 20 | Non utilizzato |
| F38 | 30 | Alzacristalli elettrici (interruttore) |
Scatola dei fusibili del modulo di controllo della carrozzeria (2,2 l diesel)
| No. |
[A] |
Descrizione |
| F1 | 15 | Chiusura centralizzata 2 |
| F2 | 15 | Chiusura centralizzata 1 |
| F3 | 15 | Interruttore di accensione. Relè della batteria ausiliaria |
| F4 | 5 | Modulo di assistenza al parcheggio |
| F5 | 5 | Modulo sensore pioggia. Modulo auto-lampeggiante |
| F6 | 15 | Pompa lavavetro |
| F7 | 7.5 | Specchietti retrovisori esterni |
| F8 | 15 | Fari fendinebbia anteriori |
| F9 | 10 | Semafori a destra |
| F10 | 10 | Fari abbaglianti a sinistra |
| F11 | 25 | Luci esterne a destra. Luci sul lato sinistro |
| F12 | 20 | Allarme antifurto. Sonda con batteria di backup |
| F13 | 15 | Connettore di collegamento dati. Relè del punto di alimentazione ausiliario. Illuminazione interna |
| F14 | 25 | Luci diurne. Segnali di direzione. Fendinebbia posteriori |
| F15 | 25 | Luci sul lato destro. Luci esterne a sinistra. Luci del freno centrali montate in alto |
| F 16 | 20 | Controllo del suono |
| F17 | 7.5 | Controllo del riscaldamento. Quadro strumenti. Motore del ventilatore |
| F18 | 10 | Interruttore dei fari. Modulo volante |
| F19 | 5 | Modulo di interfaccia controllo/display anteriore |
| F20 | 5 | Sistema di accensione e antifurto passivo. Accensione |
| F21 | 3 | Modulo di controllo audio anteriore. Relè ausiliario |
