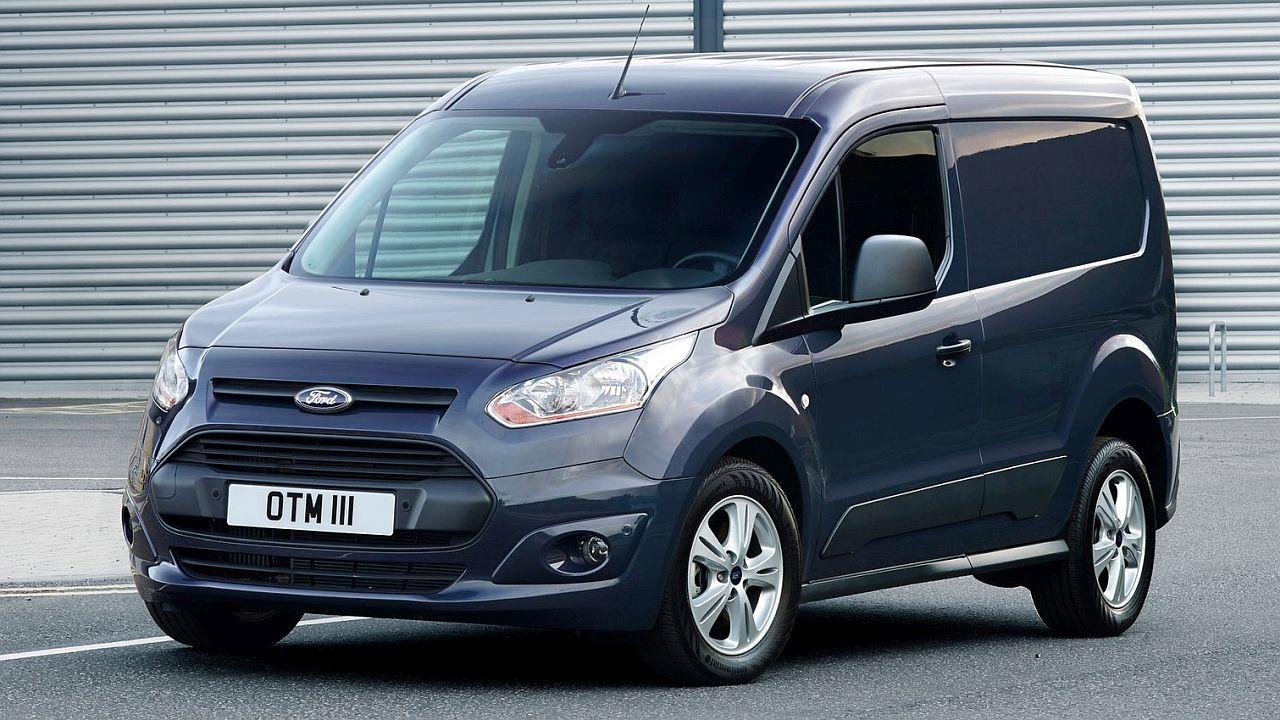

Ford Transit Connect (2016-2017) – Scatola dei fusibili
Schemi dei fusibili e scatole dei relè – Ford Transit Connect
Si applica ai veicoli prodotti nel corso degli anni:
2016, 2017.
Vano passeggeri
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F56 | 20A | Pompa del carburante. |
| F57 | – | Non utilizzati. |
| F58 | – | Non utilizzati. |
| F59 | 5A | Trasmettitore-ricevitore del sistema antifurto passivo. |
| F60 | 10 A | Lampada interna.
Kit interruttore porta conducente. Luce del vano portaoggetti. Montaggio dell’interruttore sulla console superiore. |
| F61 | 20A | Non utilizzato (di riserva). |
| F62 | 5A | Tergicristalli automatici.
Specchio retrovisore interno auto-oscurante. |
| F63 | – | Non utilizzati. |
| F64 | – | Non utilizzati. |
| F65 | 10 A | Sblocco del portellone posteriore. |
| F66 | 20A | Relè per il doppio blocco e lo sblocco delle porte d’ingresso. |
| F67 | 7,5 A | SACCHETTI.
Modulo di interfaccia del display anteriore. Modulo del sistema di posizionamento globale. |
| F68 | – | Non utilizzati. |
| F69 | 5A | Cruscotto pannello strumenti. |
| F70 | 20A | Relè della chiusura centralizzata. |
| F71 | 10 A | Testa di controllo del riscaldamento (aria condizionata manuale).
Doppio controllo automatico della temperatura. |
| F72 | 7,5 A | Modulo volano. |
| F73 | 7,5 A | Connettore di collegamento dati.
Indicatore di backup della batteria. |
| F74 | 15A | Proiettore abbagliante. |
| F75 | 15A | Fendinebbia anteriore. |
| F76 | 10 A | Lampada di retromarcia. |
| F77 | 20A | Pompa di lavaggio. |
| F78 | 5A | Accensione. |
| F79 | 15A | Unità audio. Sistema di navigazione DVD.
Schermo tattile. Interruttore della luce di emergenza. Interruttore di blocco della porta. |
| F80 | – | Non utilizzati. |
| F81 | 5A | Tetto apribile elettrico. |
| F81 | 5A | Sensore di movimento interno. |
| F82 | 20A | Pompa di lavaggio. |
| F83 | 20A | Chiusura centralizzata. |
| F84 | 20A | DD FF sbloccare l’alimentazione (fusibile di terra).
DD FF doppio blocco (fusibile di terra). |
| F85 | 7,5 A | Interruttore di accensione. |
| F86 | 10 A | Modulo airbag.
Sistema di classificazione dei passeggeri. Indicatore di disattivazione dell’airbag passeggero. |
| F87 | – | Non utilizzati. |
| F88 | – | Non utilizzati. |
| F89 | – | Non utilizzati. |
Vano motore
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F1 | – | Non utilizzati. |
| F2 | – | Non utilizzati. |
| F3 | – | Non utilizzati. |
| F4 | – | Non utilizzati. |
| F5 | – | Non utilizzati. |
| F6 | – | Non utilizzati. |
| F7 | 40A | Sistema di prevenzione del bloccaggio delle ruote. |
| F8 | 30A | Controllo della stabilità. |
| F9 | 30A | Lunotto termico. |
| F10 | 40A | Motore del ventilatore. |
| F11 | 20A | Punto di alimentazione aggiuntivo per la console del pavimento posteriore.
Presa di corrente supplementare nel vano di carico. |
| F12 | 30A | Modulo di controllo della trasmissione. |
| F13 | 30A | Relè di avviamento. |
| F14 | 40A | Parabrezza riscaldato sul lato destro. |
| F15 | 20A | Presa di corrente supplementare nel vano di carico.
Presa di corrente supplementare nel bagagliaio. |
| F 16 | 40A | Parabrezza riscaldato. |
| F17 | 20A | Punto di alimentazione supplementare per la console a pavimento. |
| F18 | 40A | Accessori – solo furgone. |
| F19 | 5A | Sistema di prevenzione del bloccaggio delle ruote.
Controllo della stabilità. |
| F20 | 15 A | Corno. |
| F21 | 5A | Interruttore delle luci di arresto. |
| F22 | 15 A | Sistema di monitoraggio della batteria – solo motore 1.6 GTDI. |
| F22 | 10 A | Tensione di alimentazione – modulo di controllo della centralina solo per il motore da 2,5 L. |
| F23 | 5A | Bobine di relè. |
| F24 | – | Non utilizzati. |
| F25 | 25 A | Controllore della porta (solo furgone). |
| F26 | 5A | Alimentazione della bobina del relè di controllo del motore – solo motore 2,5L. |
| F27 | 15 A | Frizione A/C. |
| F28 | 25 A | Alzacristalli elettrici posteriori. |
| F29 | 25A | Alzacristalli elettrici anteriori. |
| F30 | 5A | Posizione di uscita dell’interruttore di accensione II (solo furgone). |
| F31 | 15 A | Interruttore della luce del tetto del taxi. |
| F32 | 15 A | Modulo di controllo del motore. |
| F33 | 10 A | Modulo di controllo del motore. |
| F34 | 10 A | Iniettori del carburante. |
| F35 | 15 A | Potenza del veicolo 4. |
| F36 | 5A | Otturatore attivo della griglia – solo per i motori 1.6 GTDI e 2.5 l. |
| F37 | 5A | Relè salva batteria. |
| F38 | 15 A | Modulo di controllo del motore.
Modulo di controllo della trasmissione. |
| F39 | 10 A | Connettore del blocco taxi. |
| F40 | 5A | Servosterzo elettronico. |
| F41 | 20A | Modulo di controllo della carrozzeria. |
| F42 | 15A | Tergicristallo posteriore. |
| F43 | 15 A | Sedile anteriore riscaldato – Van. |
| F43 | 20A | Accessori – Furgone. |
| F44 | 15 A | Modulo di controllo dei fari. |
| F44 | 5A | Interruttore dell’aria condizionata – Taxi. |
| F45 | 10 A | Specchietto retrovisore esterno a comando elettrico – senza comando porta. |
| F46 | 40A | Tergicristallo. |
| F47 | 7,5 A | Specchietto retrovisore esterno riscaldato – senza controller porta. |
| F48 | 25 A | Modulo di controllo della carrozzeria. |
| Relè | ||
| R1 | Non utilizzati. | |
| R2 | Corno. | |
| R3 | Relè salva batteria. | |
| R4 | Lunotto termico. | |
| R5 | Tergicristallo posteriore. | |
| R6 | Non utilizzati. | |
| R7 | Parabrezza riscaldato. | |
| R8 | Ritardo degli accessori. Fornitura di DCU (furgone). | |
| R9 | Corriere – Furgone. | |
| R10 | Avviamento. | |
| R11 | Frizione A/C. | |
| R12 | Ventola di raffreddamento. | |
| R13 | Motore del ventilatore. | |
| R14 | Controllo elettronico del motore. | |
| R15 | Non utilizzati. | |
| R16 | Accensione. |
Stivale
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F1 | 10 A | Riscaldamento, ventilazione e climatizzazione posteriori. |
| F2 | 25A | Regolazione del sedile del conducente . |
| F3 | 25A | Modulo della porta del conducente. |
| F4 | 25A | Modulo porta passeggero. |
| F5 | – | Non utilizzati. |
| F6 | 25A | Comando della porta posteriore sinistra. |
| F7 | 25A | Controllore del portellone posteriore destro. |
| F8 | – | Non utilizzati. |
| F9 | – | Non utilizzati. |
| F10 | – | Non utilizzati. |
| F11 | – | Non utilizzati. |
| F12 | – | Non utilizzati. |
| F13 | – | Non utilizzati. |
| F14 | – | Non utilizzati. |
| F15 | – | Non utilizzati. |
| F 16 | – | Non utilizzati. |
| F17 | – | Non utilizzati. |
| F18 | – | Non utilizzati. |
| F19 | – | Non utilizzati. |
| F20 | – | Non utilizzati. |
| F21 | – | Non utilizzati. |
| F22 | – | Non utilizzati. |
| F23 | – | Non utilizzati. |
| F24 | – | Non utilizzati. |
| F25 | 40A | Motore della ventola posteriore. |
| F26 | 40A | Accessori.
Modulo per il traino del rimorchio. |
| F27 | 40A | Taxi. |
| F28 | – | Non utilizzati. |
| F29 | 5A | Fotocamera posteriore. |
| F30 | 5A | Assistenza al parcheggio. |
| F31 | – | Non utilizzati. |
| F32 | – | Non utilizzati. |
| F33 | – | Non utilizzati. |
| F34 | 15 A | Sedile del conducente riscaldato . |
| F35 | 15A | Sedile passeggero riscaldato . |
| F36 | – | Non utilizzati. |
| F37 | 20A | Energia solare cieca. |
| F38 | 10 A | Taxi. |
| F39 | – | Non utilizzati. |
| F40 | 7,5 A | Riscaldamento posteriore.
Fonte di accensione per il modulo di ventilazione e condizionamento. |
| F41 | 10 A | Connettore taxi. |
| F42 | 20A | Connettore taxi. |
| F43 | – | Non utilizzati. |
| F44 | – | Non utilizzati. |
| F45 | – | Non utilizzati. |
| F46 | – | Non utilizzati. |
| Relè | ||
| R1 | Accensione. | |
| R2 | Motore posteriore per riscaldamento, ventilazione e climatizzazione.
Motore posteriore per riscaldamento, ventilazione e climatizzazione. |
|
| R3 | Non utilizzati. | |
| R4 | Non utilizzati. | |
| R5 | Non utilizzati. | |
| R6 | Non utilizzati. |
