Honda Insight (2000-2006) – Scatola dei fusibili
Schemi dei fusibili e scatole dei relè – Honda Insight
Si applica ai veicoli prodotti nel corso degli anni:
2000, 2001, 2002, 2003, 2004, 2005, 2006.
Fusibile dell’accendisigari (presa di corrente) su Honda Insight È il fusibile numero 12 nella scatola dei fusibili del quadro strumenti.

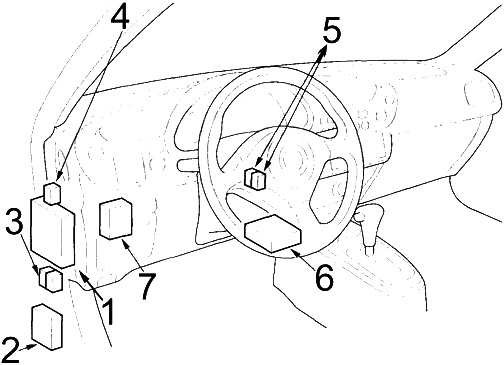

Vano passeggeri
- Scatola dei fusibili
- Unità di controllo delle luci diurne (DRL)
- Relè luci diurne (DRL)
taglio del fascio anabbagliante - 2002-2006 : Relè del sensore rapporto carburante/aria (A/F)
- Relè principale PGM-FI
inverso - Unità del sistema di ritenuta supplementare (SRS)
- Unità di controllo della serratura della porta senza chiave
- Pannello di controllo dell’aria condizionata o del riscaldamento
- Unità audio
- Modulo di controllo del motore (ECM)
- Relè di alto livello del motore del ventilatore
- CVT: relè del motore del servosterzo elettronico (EPS)
- M/T: unità di controllo del servosterzo elettronico (EPS)
CVT: Modulo di controllo della trasmissione (TCM) - M/T: relè del motore del servosterzo elettronico (EPS)
- CVT: unità di controllo del servosterzo elettronico (EPS)
- Unità di ricezione dell’immobilizzatore
Schema della scatola dei fusibili del quadro strumenti
Il fusibile interno si trova sotto il quadro strumenti, sul lato del conducente. Rimuovere la borsa di stoccaggio inclinando il coperchio verso il basso, sollevandolo ed estraendolo direttamente dalle cerniere.
Numero | Ampere [A] | Descrizione |
---|---|---|
1 | 10 | Unità del sistema di ritenuta supplementare (SRS) |
2 | 15 | Pompa del carburante, unità del sistema di ritenuta supplementare (SRS) |
3 | 20 | Motore del tergicristallo, motore del tergicristallo, relè del tergicristallo intermittente |
4 | 7,5 | Convertitore DC-DC, modulo rilevatore di carica elettrica (ELD), valvola di isolamento dello sfiato del canister (EVAP), elettrovalvola di controllo dello spurgo EVAP, sensore secondario di ossigeno riscaldato (HO2S), sensore di velocità del veicolo (VSS), modulo di controllo della trasmissione (TCM) ). |
5 | 7,5 | Collegamento di luci di segnalazione, indicatori di direzione/relè di pericolo |
6 | 7,5 | Unità di controllo del servosterzo elettronico (EPS), quadro strumenti, unità di controllo della chiusura delle porte senza chiave, unità di controllo degli alzacristalli elettrici (interruttore principale degli alzacristalli elettrici), relè degli alzacristalli elettrici, solenoide del blocco del cambio |
7 | 15 | Bobine di accensione |
8 | 20 | Motore del finestrino del passeggero |
9 | 7,5 | Modulo di controllo del motore (ECM), relè di disattivazione del motorino di avviamento |
10 | 20 | Unità di controllo degli alzacristalli elettrici (interruttore principale degli alzacristalli elettrici), motore del conducente degli alzacristalli elettrici |
11 | 7,5 | Unità audio |
12 | 10 | Presa di corrente accessoria |
13 | – | – |
14 | 20 | 2002-2006: sensore del rapporto carburante/aria (A/F), modulo di controllo motore (ECM) (relè del sensore del rapporto carburante/aria (A/F)) |
15 | 10 | Unità audio, unità di climatizzazione/riscaldamento, luci del pannello di controllo, luci del pannello strumenti, luci di parcheggio anteriori, luci laterali anteriori, luci della targa, luci posteriori |
16 | 7,5 | Modulatore-controllore ABS, relè frizione compressore A/C, relè motore ventola. Relè di alto livello del motore della ventola, pannello di controllo dell’unità di condizionamento/riscaldamento, relè della ventola del condensatore, relè di controllo della ventola, motore di controllo della modalità, relè della ventola del radiatore, relè dello sbrinatore del lunotto posteriore, motore di controllo del ricircolo |
17 | 7,5 | Unità di controllo delle luci di marcia diurna (DRL) |
18 | 7,5 | Modulo di monitoraggio delle condizioni della batteria (BCM), gruppo del pannello di controllo del climatizzatore/riscaldamento, connettore del collegamento dati (DLC), modulo di controllo del motore (ECM), gruppo indicatore, modulo di controllo del motore (MCM) |
19 | 7,5 | Illuminazione del vano di carico, luci/riflettori sul tetto |
20 | 10 | Unità audio |
21 | 10 | Unità di controllo delle luci di marcia diurna (DRL) |
22 | 20 | Unità di controllo della serratura della porta senza chiave |
23 | 7,5 | Relè di apertura idrante, attuatore di apertura idrante |
24 | 7,5 | Ventola del modulo batteria, relè di controllo della ventola del modulo batteria ad alta velocità, relè di mantenimento dell’accensione, relè di controllo della ventola del modulo batteria a bassa velocità, modulo di controllo del motore (MCM) |
25 | – | – |
26 | 10 | Motore lavalunotto, motore tergicristallo posteriore |
27 | 7,5 | Spie di pericolo, relè di retromarcia (CVT) |
28 | – | – |
R1 | Luci posteriori | |
R2 | Taglio iniziale | |
R3 | Fornitura di finestre | |
R4 | Indicatori di direzione e luci di emergenza |
Vano motore
- Scatola dei fusibili
- Scatola relè
- Centralina modulatore ABS
Schema della scatola dei fusibili nel vano motore
La scatola dei fusibili sotto il cofano si trova nel vano motore. Per aprirla, premere la scheda come mostrato nella figura.
Numero | Ampere [A] | Descrizione |
---|---|---|
1 | 50 | Interruttore di accensione (BAT) |
2 | 80 | Batteria, distribuzione di energia |
3 | 30 | Centralina modulatore ABS |
4 | 10 | Relè indicatore di direzione/rischio, spia luminosa |
5 | 15 | Modulo inverter motore a bassa velocità (MPI) Relè di controllo ventola, Modulo inverter motore ad alta velocità (MPI) Relè di controllo ventola, PDU motore ventola |
6 | 10 | Modulo di controllo del modulatore ABS, modulo di controllo del motore (ECM), luce del freno montata in alto, luci posteriori |
7 | 15 | Relè principale PGM-FI (IGP), solenoide blocco chiave (CVT) |
8 | 15 | Faro sinistro, indicatore di direzione degli abbaglianti, centralina delle luci diurne |
9 | – | – |
10 | 15 | Faro destro, unità di controllo delle luci di marcia diurna |
11 | 30 | Motore della ventola del radiatore |
12 | 40 | Motore del ventilatore |
13 | 30 | Vetro del lunotto, condensatore di rumore |
14 | 20 | Centralina modulatore ABS |
15 | 40 | Servosterzo elettronico (EPS) |
16 | 30 | Relè luci posteriori, fusibile (scatola fusibili nell’abitacolo): Nos. 14, 18, 19, 20, 21, 22, 23 |
17 | 40 | Relè del finestrino elettrico, fusibile (scatola dei fusibili nell’abitacolo): № 8, 10 |
18 | 7,5 | Modulo di monitoraggio delle condizioni della batteria (BCM), contattore ad alta tensione, modulo di controllo del motore (MCM), modulo del convertitore di tensione |
19 | 20 | Motore della ventola del condensatore dell’aria condizionata, frizione del compressore dell’aria condizionata |
R1 | Frizione del compressore dell’aria condizionata | |
R2 | Ventola del radiatore | |
R3 | Ventola del condensatore dell’aria condizionata | |
R4 | Motore del ventilatore | |
R5 | Corno | |
R6 | Faro №2 | |
R7 | Faro №1 |
Scatola relè del vano motore
Numero | Corriere |
---|---|
R1 | Defangatore del lunotto posteriore |
R2 | PGM-FI principale №2 (pompa del carburante) |
R3 | Controllo del ventilatore |
R4 | Tergicristallo intermittente |
Scatola relè di avvio
- Relè modulo batteria alta velocità Relè controllo ventola modulo batteria bassa velocità
- Modulo di controllo del motore (MCM)
- Modulo di monitoraggio delle condizioni della batteria (BCM)
- Relè di apertura del foro stenopeico
- Scatola relè
Numero | Corriere |
---|---|
R1 | Relè di controllo per contattore ad alta tensione |
R2 | Relè di controllo del ventilatore del modulo inverter di potenza del motore a bassa velocità (MPI) |
R3 | Modulo convertitore di potenza del motore ad alta velocità (MPI) Relè di controllo del ventilatore |
R4 | Interruzione dell’accensione |
