Honda Insight (2012-2014) – Scatola dei fusibili
Honda Insight (2012-2014) – Schema della scatola dei fusibili
Anno di produzione: 2012, 2013, 2014.
Fusibile dell’accendino (presa di corrente) in Honda Insight (2012-2014). Il fusibile è il 13(?) nella scatola dei fusibili.

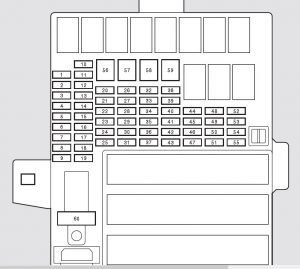

Scatola portafusibili interna
Numero | Ampere [A] | Descrizione |
1 | 15 | Creare un backup |
2 | (7,5) | TPMS * |
3 | 20 | Finestrino elettrico del conducente |
4 | – | Non utilizzato |
5 | 10 | Luce di sicurezza |
6 | 10 | SRS |
7 | 10 | Trasmissione SOL |
8 | 7,5 | OPDS |
9 | – | Non utilizzato |
10 | 7,5 | A / C |
11 | 7,5 | ABS / VSA |
12 | 10 | IMA |
13 | 20 | Presa ACC |
14 | 7,5 | Accessorio |
15 | 7,5 | Luci di marcia diurna |
16 | 10 | Tergicristallo posteriore |
17 | 20 | Parabrezza passeggero |
18 | 20 | Finestrino elettrico lato passeggero posteriore |
19 | 20 | Finestrino elettrico lato guida |
20 | 15 | Pompa del carburante |
21 | 15 | Pulitori |
22 | 7,5 | Contatore |
23 | 10 | Correre il rischio |
24 | 10 | Arresto / clacson |
25 | – | Non utilizzato |
26 | 10 | LAF |
27 | 30 | Serratura della porta principale |
28 | 20 | Faro principale |
29 | 10 | Piccola luce |
30 | 30 | Motore della ventola del radiatore |
31 | 7,5 | IGPS |
32 | 10 | Fascio di luce a destra |
33 | 20 | Bobina IG |
34 | 10 | Fascio di luce a sinistra |
35 | 15 | Motore chiusura porta 2 (blocco) |
36 | 15 | Motore serratura porta 1 (blocco) |
37 | 30 | ABS / VSA FSR |
38 | 15 | Blocco porta selezionabile |
39 | 15 | IGP |
40 | – | Non utilizzato |
41 | – | Non utilizzato |
42 | 10 | IMA 1 |
43 | 7,5 | Frizione MG |
44 | 7,5 | STS |
45 | 7,5 | Blocco |
46 | – | Non utilizzato |
47 | 30 | Motore della ventola del condensatore |
48 | 10 | Luce di marcia a sinistra |
49 | 15 | Motore di bloccaggio porta 2 (sbloccaggio) |
50 | 15 | Motore blocco porta 1 (sblocco) |
51 | 10 | Semaforo a destra |
52 | 15 | DBW |
53 | 10 | IMA 2 |
54 | – | Non utilizzato |
55 | 10 | Specchio riscaldato * 2, * 3 |
56 | 30 | Tergicristallo anteriore |
57 | 30 | Motore del ventilatore |
58 | 30 | Motore ABS / VSA |
59 | 30 | Nebbia posteriore * 1 |
40 | Faro posteriore per nebbia * 2, * 3. | |
60 | – | Non utilizzato |
50 | IG principale | |
*: modelli americani
* 1: Modello US LX |
Scatola dei fusibili nel vano motore

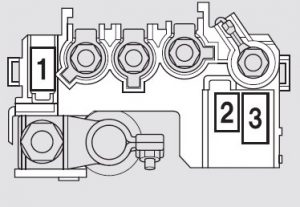

Informazioni sulla batteria
Numero | Ampere [A] | Descrizione |
1 | 100 | Batteria, principale, ACG |
2 | 60 | EPS |
3 | 20 | Clacson, arresto, emergenza |

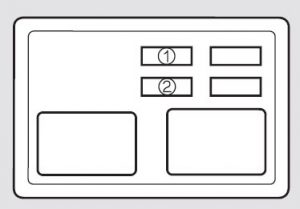

Accanto alla batteria
Numero | Ampere [A] | Descrizione |
1 | 15 | Bobina di accensione (EX) |
2 | 15 | Bobina di accensione (EX) |
