Hyundai i20 (2008-2014) – Scatola dei fusibili
Hyundai i20 (2008-2014) – Schema della scatola dei fusibili
Anno di fabbricazione: 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Scatola dei fusibili dell’abitacolo
Schema della scatola dei fusibili
| No. | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 10 A | Unità di controllo del motore o non utilizzata;
Scatola dei fusibili e dei relè nel vano motore, relè R7, R8. |
| 2 | 20A | Centralina di comando del tetto apribile |
| 3 | 10 A | Specchietto retrovisore esterno ripiegabile/dispiegabile |
| 4 | 10 A | Relè dei fendinebbia anteriori |
| 5 | 20A | Relè di sblocco della porta posteriore;
Relè della serratura della porta; Relè. |
| 6 | 15A | Relè del sistema di allarme di sicurezza |
| 7 | 10 A | Relè del retronebbia |
| 8 | 25A | Non utilizzato |
| 9 | 15A | Più leggero |
| 10 | 10 A | Specchietti elettrici;
Audio; Computer di bordo. |
| 11 | 10 A | Luce destra;
Luce combinata posteriore; Illuminazione. |
| 12 | 10 A | Sistema di marcia diurna a relè;
Illuminazione della targa; Luce combinata posteriore sinistra; Faro sinistro. |
| 13 | 10 A | Interruttore di segnalazione di pericolo |
| 14 | 10 A | Pannello strumenti |
| 15 | 10 A | Interruttore della gamma di trasmissione;
Interruttore luci posteriori. |
| 16 | 15A | Bobine di accensione 1-4;
Condensatore. |
| 17 | 10 A | Unità di controllo ESP;
Interruttore del programma elettronico di stabilità (ESP); Sensore dell’angolo di sterzata; Unità di controllo ABS; Sensore dell’angolo di imbardata; Scatola dei fusibili e dei relè nel vano motore, connettore diagnostico. |
| 18 | 10 A | Unità di controllo del generatore EPS;
Centralina di controllo della pressione degli pneumatici. |
| 19 | 10 A | Interruttore principale di esclusione;
Generatore di impulsi; Sensore di velocità del veicolo. |
| 20 | 10 A | Computer di bordo;
Cruscotto; Unità di controllo della carrozzeria (BCM). |
| 21 | 15A | Finestra del conduttore elettrico |
| 22 | 15A | Interruttore della luce di emergenza;
Relè della luce di segnalazione. |
| 23 | 10 A | Interruttore della cintura di sicurezza;
Unità di controllo SRS. |
| 24 | 25A | Non utilizzato |
| 25 | 15A | Interruttore delle luci dei freni;
Connettore di collegamento dati; Relè di alimentazione del parabrezza. |
| 26 | 10 A | Avvertenza sul filtro del carburante;
Misuratore del flusso di massa dell’aria; Unità di controllo del motore; Unità di controllo della trasmissione (PCM). |
| 27 | 10 A | Interruttore di livellamento dei fari;
Sensore di temperatura dell’auto; Controllore di carrozzeria (BCM); Controllore dell’aria condizionata; Controllore del tetto; Fari; Scatola dei fusibili e dei relè nel vano motore, relè R2, R3, R5; Scatola fusibili e relè 1 nel vano motore, relè R2 , R3. |
| 28 | 10 A | Faro destro;
Pannello strumenti. |
| 29 | 15A | Motore del tergicristallo posteriore;
Interruttore multifunzione. |
| 30 | 15A | Interruttore dei sedili anteriori riscaldati |
| 31 | 25A | Alzacristalli elettrici, interruttore principale;
Alzacristalli elettrici del conducente; Interruttore del finestrino elettrico posteriore sinistro; Interruttore del finestrino del passeggero (lato destro del volante). |
| 32 | 25A | Alzacristalli elettrici, interruttore principale;
Alzacristalli elettrici del conducente; Interruttore, alzacristalli elettrici posteriori destri; Interruttore del finestrino del passeggero (lato sinistro del volante). |
| 33 | 10 A | Relè del riscaldatore posteriore;
Apertura della porta; Cruscotto; Computer di bordo; Centralina di controllo della pressione degli pneumatici; Unità di controllo della carrozzeria (BCM); Unità di controllo del climatizzatore; Illuminazione di avvio; Console superiore; Illuminazione interna anteriore; Illuminazione interna. |
| 34 | 20A | Audio |
| 35 | 10 A | Faro sinistro |
| 36 | 10 A | Controllore del motore;
Controllore della catena cinematica (PCM); Controllore dell’aria condizionata; Specchietti elettrici. |
| 37 | 25A | Motore del tergicristallo anteriore;
Interruttore multifunzione. |
| R1 | Relè del riscaldatore posteriore | |
| R2 | Relè per alzacristalli elettrici | |
| R3 | Relè dei fendinebbia anteriori | |
| R4 | Relè del retronebbia | |
| R5 | ||
| R6 | Relè di chiusura porta;
Sblocco della porta. |
|
| R7 | Relè di blocco del portellone posteriore;
Relè di sblocco della porta posteriore. |
|
| R8 | Relè luci posteriori | |
| R9 | Sistema di marcia diurna a relè | |
| R10 | Relè per luci di emergenza |

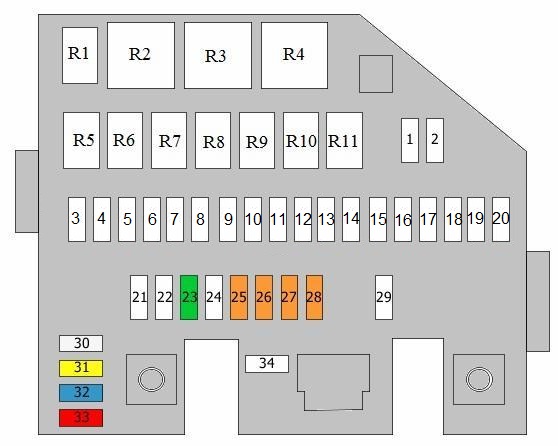

Scatola dei fusibili nel vano motore
Schema della scatola dei fusibili
| No. | Ampere [A] | Descrizione |
|---|---|---|
| 1 | non utilizzato | |
| 2 | non utilizzato | |
| 3 | 50A | Interruttore di accensione |
| 4 | 30A | Relè di controllo motore |
| 5 | 30A | Relè riscaldatore filtro carburante |
| 6 | 40A | Interruttore di accensione |
| 7 | 10 A | Relè del clacson |
| 8 | non utilizzato | |
| 9 | non utilizzato | |
| 10 | 10 A | Ventola di raffreddamento, relè a bassa velocità;
Ventola di raffreddamento, relè ad alta velocità; Sensore di ossigeno; Interruttore delle luci dei freni; Riscaldamento ad aria. |
| 11 | non utilizzato | |
| 12 | 10 A | Messa a terra |
| 13 | 10 A | Regolatore di pressione del carburante |
| 14 | 20A | Unità di controllo del motore |
| 15 | 15A | Relè dell’aria condizionata;
Sensore di posizione dell’albero a camme; Turbina a geometria variabile (VGT); EGR; Controllore dell’immobilizzatore; Scatola fusibili e relè 1 nel vano motore, relè R1, R4. |
| 16 | non utilizzato | |
| 17 | 10 A | Unità di controllo del climatizzatore |
| 18 | non utilizzato | |
| 19 | non utilizzato | |
| 20 | 10 A | Relè dell’aria condizionata |
| 21 | 50A | Scatola dei fusibili e dei relè del vano passeggeri, relè R2;
Scatola dei fusibili e dei relè del vano passeggeri, fusibili 21, 22. |
| 22 | 50A | Scatola dei fusibili e dei relè dell’abitacolo, relè R8;
Scatola dei fusibili e dei relè del vano passeggeri, fusibili 2 – 7, 25, 33, 34. |
| 23 | 30A | Ventola di raffreddamento, relè a bassa velocità;
Ventola di raffreddamento, relè ad alta velocità. |
| 24 | 125A | Scatola fusibili e relè del generatore nel vano motore, fusibili 20, 25 – 29, 34 |
| 25 | 40A | Unità di controllo ABS;
Unità di controllo ESP; Connettore di controllo universale. |
| 26 | 40A | Unità di controllo ABS;
Unità di controllo ESP; Connettore di controllo universale. |
| 27 | 40A | Relè riscaldatore posteriore |
| 28 | 40A | Relè della soffiante |
| 29 | 80A | Unità di controllo EPS |
| 30 | 25A | Fusibile di riserva |
| 31 | 20A | Fusibile di riserva |
| 32 | 15A | Fusibile di riserva |
| 33 | 10 A | Fusibile di riserva |
| 34 | 150A | Scatola portafusibili e relè 1 nel vano motore, relè R1 – R4 |
| R1 | Non utilizzato | |
| R2 | Relè della soffiante | |
| R3 | Relè riscaldatore filtro carburante | |
| R4 | Relè di controllo motore | |
| R5 | Sistema di marcia diurna a relè | |
| R6 | Relè dell’aria condizionata | |
| R7 | Relè di avviamento | |
| R8 | Relè del sistema di allarme di sicurezza | |
| R9 | Relè del clacson | |
| R10 | Ventola di raffreddamento, relè a bassa velocità | |
| R11 | Ventola di raffreddamento, relè rapido |
Scatola fusibili supplementare nel vano motore.
| No. | Ampere [A] | Circuiti protetti |
|---|---|---|
| 1 | 50A | PTC, relè 3 |
| 2 | 50A | PTC, relè 2 |
| 3 | 50A | PTC, relè 1 |
| 4 | 80A | Candeletta;
Riscaldamento ad aria. |
| R1 | Relè della candeletta | |
| R2 | PTC, relè 3 | |
| R3 | PTC, relè 2 | |
| R4 | PTC, relè 1 |
