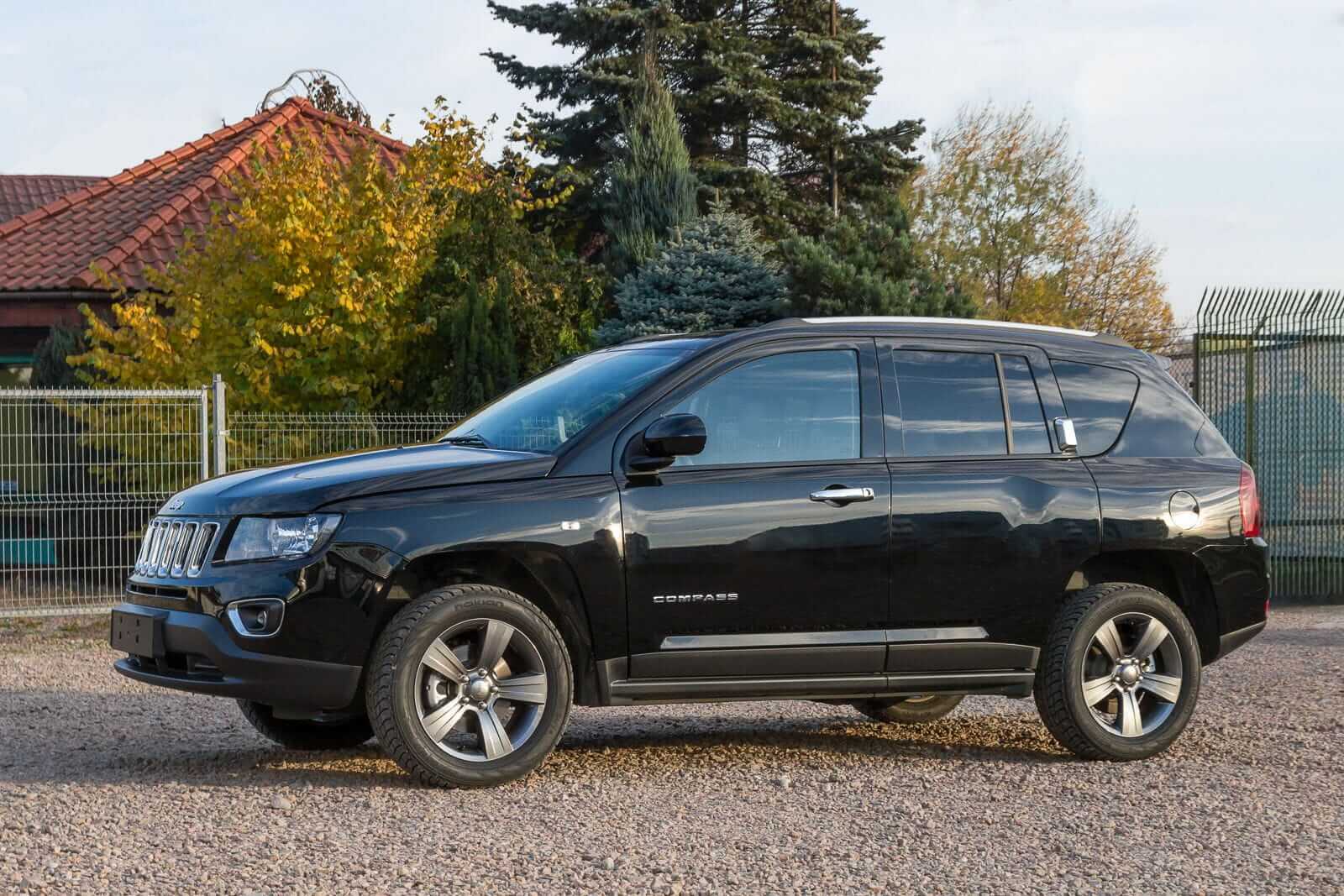

Jeep Compass MK49 (2007-2010) – scatola dei fusibili
Jeep Compass scatola dei fusibili 2007-2010
Fusibili dell’accendino (presa di corrente) in Jeep Compass sono i fusibili #11 ( presa alimentazione), # 13 (alimentazione posteriore presa alimentazione) e #16 (2007-2008: Ltr. sigari) nella scatola dei fusibili nel vano motore.
Posizione della scatola dei fusibili
Modulo di alimentazione integrato (IPM)
Il modulo di potenza integrato si trova nel vano motore, vicino al gruppo del filtro dell’aria.
Questo centro contiene cartucce di fusibili e mini-fusibili.
All’interno della copertina può essere stampata un’etichetta che identifica ogni articolo.
Schemi della scatola dei fusibili
2007, 2008
Assegnazione dei fusibili (2007, 2008)
| Depressione | Fusibile a cartuccia | Mini fusibile | Descrizione |
|---|---|---|---|
| 1 | Vuoto | Vuoto | |
| 2 | 15 A azzurro | Alimentazione centralina AWD / 4WD | |
| 3 | 10 A rosso | CHMSL Alimentazione dell’interruttore del freno | |
| 4 | 10 A rosso | Alimentazione dell’interruttore di accensione | |
| 5 | Giallo 20 Amp | Rimorchio | |
| 6 | 10 A rosso | IOD Sw / Pwr Mir / Ocm Control Cntrl Sdar / Handsfree Phone. | |
| 7 | 30 A verde | Direzione IOD 1 | |
| 8 | 30 A verde | IOD Senso2 | |
| 9 | 40 A verde | Sedili elettrici | |
| 10 | Giallo 20 Amp | Blocco di potenza CCN | |
| 11 | 15 A Azzurro | Presa di corrente | |
| 12 | Giallo 20 Amp | Acc Run / Acc Inverter | |
| 13 | Giallo 20 Amp | Funzionamento / Uscita Acc RR | |
| 14 | 10 A rosso | IOD CCN / Illuminazione interna | |
| 15 | 40 A verde | RAD relè ventilatore alimentazione batteria | |
| 16 | 15 A azzurro | IGN Run / Acc Cigar Ltr / Tetto apribile | |
| 17 | 10 A rosso | IOD Alimentazione Mod-Wcm | |
| 18 | 40 A verde | Alimentazione relè contatto ASD PWR | |
| 19 | Giallo 20 Amp | PWR Alimentazione Amp 1 e Amp 2 | |
| 20 | 15 A azzurro | Radio di potenza IOD | |
| 21 | 10 A rosso | IOD Alimentazione Intrus Mod / Sirena | |
| 22 | 10 A rosso | IGN RUN Sensore di calore / aria condizionata / bussola | |
| 23 | 15 A azzurro | ENG Alimentazione del relè ASD 3 | |
| 24 | 15 A azzurro | Alimentazione elettrica alle stelle | |
| 25 | 10 A rosso | Specchio riscaldato | |
| 26 | 15 A azzurro | ENG Alimentazione del relè ASD 2 | |
| 27 | 10 A rosso | IGN RUN Solo canale ORC | |
| 28 | 10 A rosso | IGN RUN Canale ORC / OCM | |
| 29 | Auto calda (senza fusibile) | ||
| 30 | Giallo 20 Amp | Sedili riscaldati | |
| 31 | 10 A rosso | Controllo relè lavafari | |
| 32 | 30 Una rosa | ENG Alimentazione di controllo ASD 1 | |
| 33 | 10 A rosso | MOD ABS / J1962 Conn / PCM. | |
| 34 | 30 Una rosa | Alimentazione tramite valvola ABS | |
| 35 | 40 A verde | Alimentazione della pompa ABS | |
| 36 | 30 Una rosa | Comando fari / lavafari / Smart Glass. | |
| 37 | Naturale 25 Amp | 110 Inverter |
2009, 2010
Assegnazione di fusibili (2009, 2010)
| Depressione | Fusibile a cartuccia | Mini fusibile | Descrizione |
|---|---|---|---|
| 1 | Vuoto | Vuoto | |
| 2 | 15 A Azzurro | Alimentazione centralina AWD / 4WD | |
| 3 | 10 A rosso | CHMSL Alimentazione dell’interruttore del freno | |
| 4 | 10 A rosso | Alimentazione per interruttore di accensione / OCM | |
| 5 | Giallo 20 Amp | Rimorchio | |
| 6 | 10 A rosso | IOD Sw / Pwr Mir / Cntrl Sdar Control / Telefono vivavoce. | |
| 7 | 30 A verde | Direzione IOD 1 | |
| 8 | 30 A verde | IOD Senso2 | |
| 9 | 40 A verde | Sedili elettrici | |
| 10 | Giallo 20 Amp | Serrature elettriche CCN / illuminazione interna | |
| 11 | 15 A Azzurro | Presa di corrente | |
| 12 | Giallo 20 Amp | Acc Run / Acc Inverter | |
| 13 | Giallo 20 Amp | Funzionamento elettrico / Presa di corrente RR / Lampada a cupola / Accendisigari. | |
| 14 | 10 A rosso | IOD CCN | |
| 15 | 40 A verde | RAD relè ventilatore alimentazione batteria | |
| 16 | 15 A Azzurro | IGN Run / Acc Lampada a cupola / Tetto apribile / Motore tergicristallo posteriore / Inverter ACC. | |
| 17 | 10 A rosso | IOD Alimentazione Mod-Wcm | |
| 18 | 40 A verde | Alimentazione relè contatto ASD PWR | |
| 19 | Giallo 20 Amp | PWR Alimentazione Amp 1 e Amp 2 | |
| 20 | 15 A Azzurro | Alimentazione radio IOD | |
| 21 | 10 A rosso | IOD Alimentazione Intrus Mod / Sirena – se in dotazione. | |
| 22 | 10 A rosso | IGN RUN Sensore di calore / aria condizionata / bussola | |
| 23 | 15 A Azzurro | ENG Alimentazione per relè ASD 3 | |
| 24 | 15 A Azzurro | Alimentazione elettrica alle stelle | |
| 25 | 10 A rosso | Specchio riscaldato – se in dotazione | |
| 26 | 15 A Azzurro | ENG Alimentazione per relè ASD 2 | |
| 27 | 10 A rosso | IGN RUN Solo canale ORC | |
| 28 | 10 A rosso | IGN RUN Canale ORC / OCM | |
| 29 | Auto calda (senza fusibile) | ||
| 30 | Giallo 20 Amp | Sedile riscaldato – se in dotazione | |
| 31 | 10 A rosso | Comando del relè dei lavafari – se in dotazione | |
| 32 | 30 Una rosa | ENG Alimentazione di controllo ASD 1 | |
| 33 | 10 A rosso | MOD ABS / J1962 Conn / PCM | |
| 34 | 30 Una rosa | Fornitura di valvole ABS | |
| 35 | 40 A verde | Alimentazione della pompa ABS | |
| 36 | 30 Una rosa | Comando di fari, lavavetri e finestrini intelligenti – se in dotazione. | |
| 37 | Naturale 25 Amp | Riscaldatore diesel – a seconda dell’equipaggiamento |
