Schema dei fusibili e scatola dei relè – Lexus SC 300

Si applica ai veicoli nuovi negli anni:

1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.

Posizione delle scatole dei fusibili

1. Vano motore
2. Pannello lato guida

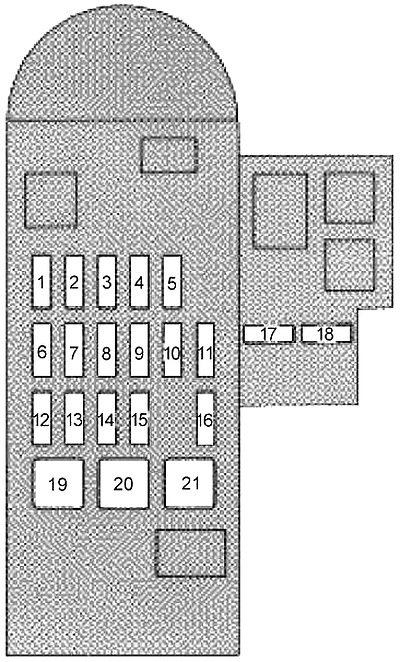

Schema della scatola dei fusibili dell’abitacolo

Numero	Ampere [A]	Descrizione
1	7,5	Sistema di ricarica
2	10	Impianto di climatizzazione, lunotto termico
3	20	Tergicristalli e lavacristalli
4	7,5	Sistema di avviamento, cruise control, sistema di iniezione multipoint/sistema di iniezione multipoint sequenziale, illuminazione del quadro strumenti
5	7,5	Spia di lavaggio, sistema di iniezione multipoint/sistema di iniezione multipoint sequenziale, sistema airbag SRS
6	7,5	Illuminazione del quadro strumenti, illuminazione del cassetto portaoggetti
7	10	Specchietto retrovisore esterno defangato
8	20	1991-1994: Indicatori di direzione, luci di curva
	7,5	1995-2000: accensione degli indicatori di direzione
9	15	Luci di stop, sistema di esclusione del controllo della velocità di crociera
10	15	Accendisigari, sistema antifurto, sistema di blocco del cambio, sistema airbag SRS, illuminazione del cruscotto
11	7,5	Radio, registratore a cassette, lettore di compact disc, antenna elettrica, specchietti elettrici
12	15	Luci posteriori, luci di parcheggio, luci di ingombro laterali, luci della targa
13	15	Cruise control, servosterzo, sistema di bloccaggio delle marce, sistema antibloccaggio, sistema di airbag SRS, chiusura elettrica delle porte, sterzo preimpostato, controllo della trazione, sistema di raffreddamento a controllo elettronico con azionamento idraulico, sistema di controllo sedile del passeggero
14	10	Indicatori e contatori, indicatori e spie di servizio (ad eccezione delle spie di scarico e di porta aperta), luci di retromarcia, sistema di cambio automatico a controllo elettronico, sistema di cambio automatico a velocità eccessiva, proiettori
15	15	Sistema airbag SRS, specchietti elettrici
16	7,5	1996-2000: sistema di diagnostica di bordo
17	15	1995-2000: Fendinebbia
18	15	riscaldamento luoghi
19	30	Sterzo preimpostato, tetto apribile elettronico, vetri elettrici, sistema antifurto.
20	40	Sistema di lancio
21	30	Sistema antieffrazione, sistema di controllo luoghisistema di controllo dell’apertura del carburante, sistema di chiusura delle porte.

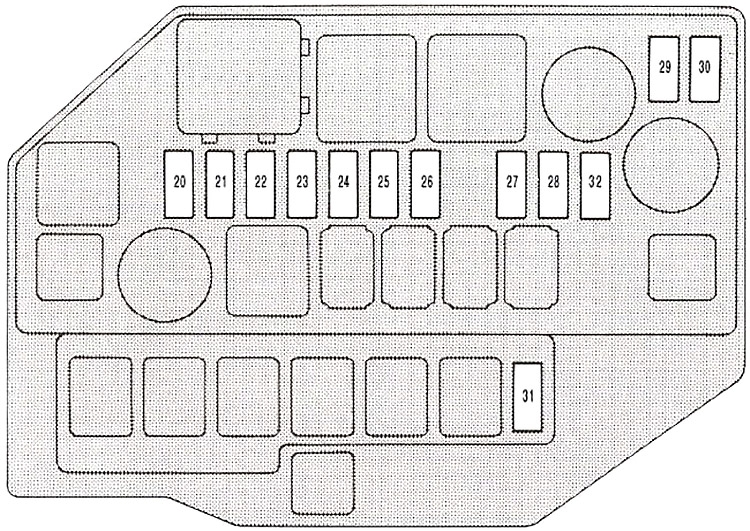

Schema della scatola dei fusibili nel vano motore

Numero	Ampere [A]	Descrizione
20	10	Illuminazione interna, illuminazione personale, plafoniere delle porte, luce dell’interruttore di accensione, spia di porta aperta, luce del bagagliaio, sistema elettronico del tetto lunare, sterzo preimpostato, sistema di avviso cinture di sicurezza sicurezza, cruise control, climatizzatore, specchietto retrovisore interno, chiusura porte e sistema antifurto, luci a pedale, specchietto retrovisore elettrico, chiusura con telecomando wireless, sistema di controllo sedile del passeggero
21	30	Sistema di iniezione multi-porta/ sistema di iniezione sequenziale multi-punto
22	25	1991-1994: Luci di emergenza, clacson
	15	1995-2000: Luci di emergenza, clacson
23	20	Radio, registratore a cassette, lettore di compact disc, antenna elettrica
24	15	Telefono
25	7,5	Sistema di ricarica
26	7,5	1991-1998: Sistema di controllo della trazione
	15	1999-2000: Sistema di controllo della trazione
27	15	Faro (anabbagliante)
28	15	Faro sinistro (anabbagliante)
29	15	Faro (abbagliante)
30	15	Faro sinistro (abbagliante)
31	30	Sistema di lancio
32	7,5	Sistema di luci diurne
