Opel Crossland X (2017-2019…) – scatola dei fusibili
Opel Crossland X (2017-2019…) – Schema della scatola dei fusibili
Anno di fabbricazione: 2017, 2018, 2019.
Fusibili Fusibili dell’accendisigari (presa) nella Opel Crossland X è il fusibile n. 32 (presa di corrente anteriore) nella scatola dei fusibili del quadro strumenti sinistro e il fusibile n. 10 (presa di corrente posteriore) nella scatola dei fusibili del quadro strumenti destro.
Posizione della scatola dei fusibili
La scatola dei fusibili si trova nella parte anteriore sinistra del vano motore.
Rimuovere il coperchio.

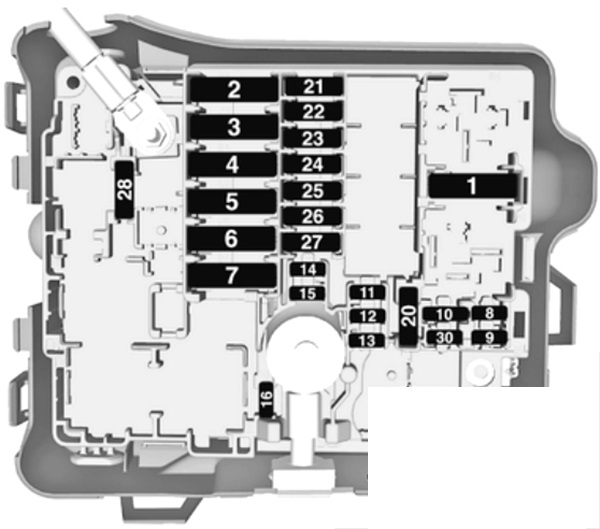

Schema della scatola dei fusibili
Assegnazione dei fusibili nel vano motore
| No. | Circostanza |
|---|---|
| 1 | Sistema di condizionamento a ventola |
| 2 | – |
| 3 | Scatola dei fusibili per la carrozzeria |
| 4 | – |
| 5 | Scatola dei fusibili del quadro strumenti |
| 6 | Radiatore del motore |
| 7 | Modulo di controllo della carrozzeria |
| 8 | Pompa del carburante per il controllo del motore |
| 9 | Controllo del motore |
| 10 | Controllo del motore |
| 11 | Controllo del motore |
| 12 | Radiatore del motore |
| 13 | Modulo di controllo della carrozzeria |
| 14 | Sensore batteria intelligente |
| 15 | – |
| 16 | Fendinebbia anteriore |
| 17 | – |
| 18 | Semafori a destra |
| 19 | Semafori a sinistra |
| 20 | Pompa del carburante per il controllo del motore |
| 21 | Avviamento |
| 22 | – |
| 23 | Avviamento |
| 24 | Gancio di traino |
| 25 | Scatola dei fusibili del quadro strumenti |
| 26 | Modulo di controllo del cambio |
| 27 | Modulo di controllo della carrozzeria |
| 28 | Modulo di controllo del motore |
| 29 | Tergicristallo anteriore |
| 30 | Modulo di controllo della carrozzeria |
Posizione della scatola dei fusibili

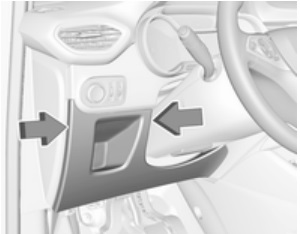

Sui veicoli con guida a sinistra La scatola dei fusibili si trova dietro il coperchio del quadro strumenti.
Rimuovere il coperchio dal lato e toglierlo.
Sui veicoli con il volante sul lato destro si trova dietro il coperchio, nel pratico vano portaoggetti.
Aprire il vano portaoggetti e rimuovere il coperchio.
Schema della scatola dei fusibili
Assegnazione dei fusibili sul lato sinistro del cruscotto
| No. | Descrizione |
|---|---|
| 1 | Specchio interno;
Sistema di scarico; Servosterzo elettrico; Sensore frizione; GPL; Regolazione degli specchietti retrovisori esterni; Carico induttivo. |
| 2 | – |
| 3 | Gancio di traino |
| 4 | Corno |
| 5 | Pompa parabrezza e lavalunotto |
| 6 | Pompa parabrezza e lavalunotto |
| 7 | Volante riscaldato |
| 8 | Tergicristallo posteriore |
| 9 | – |
| 10 | Sistema di chiusura centralizzata |
| 11 | Sistema di chiusura centralizzata |
| 12 | Quadro strumenti |
| 13 | Impianto di climatizzazione;
USB. |
| 14 | OnStar |
| 15 | Cruscotto;
Impianto di climatizzazione. |
| 16 | Frenata;
Avviamento; Spegnere l’alimentazione. |
| 17 | Quadro strumenti |
| 18 | Assistente al parcheggio avanzato |
| 19 | Modulo della colonna superiore;
Modulo di controllo del rimorchio. |
| 20 | – |
| 21 | Allarme antifurto;
Pulsante di avvio. |
| 22 | Sensore pioggia;
Fotocamera. |
| 23 | Modulo porta |
| 24 | Assistente al parcheggio avanzato;
Fotocamera; Sistema di audio-navigazione. |
| 25 | Airbag |
| 26 | Modulo colonna superiore |
| 27 | Sistema di allarme antifurto |
| 28 | – |
| 29 | Infotainment |
| 30 | – |
| 31 | Infotainment |
| 32 | Presa di corrente anteriore |
| 33 | – |
| 34 | Specchietti retrovisori esterni riscaldati;
Modulo porta. |
| 35 | Set di indicatori;
Interruttore della luce; Assistente al parcheggio avanzato; Modulo di controllo della trasmissione. |
| 36 | Illuminazione interna;
Illuminazione nell’aletta parasole; Illuminazione nel pratico vano portaoggetti. |
Posizione della scatola dei fusibili
Nelle auto con guida a sinistra si trova dietro il coperchio del vano portaoggetti.
Aprire il vano portaoggetti e togliere il coperchio, rimuovere il supporto.
Nei veicoli con il volante sul lato destro La scatola dei fusibili si trova dietro il coperchio del quadro strumenti.
Rimuovere il coperchio dal lato e toglierlo.
Schema della scatola dei fusibili
Assegnazione dei fusibili sul lato destro del cruscotto
| No. | Circostanza |
|---|---|
| 1 | Lunotto termico |
| 2 | Specchietti retrovisori esterni riscaldati |
| 3 | Parabrezza |
| 4 | Controllore della porta del conducente |
| 5 | Alzacristalli elettrici posteriori |
| 6 | Sedili riscaldati |
| 7 | – |
| 8 | Infotainment |
| 9 | – |
| 10 | Presa di corrente posteriore |
| 11 | – |
| 12 | – |
