Peugeot 206+ (2009-2012) – Scatola dei fusibili
Peugeot 206+ (2009-2012) – Schema dei fusibili
Anno di produzione: 2009, 2010, 2011, 2012

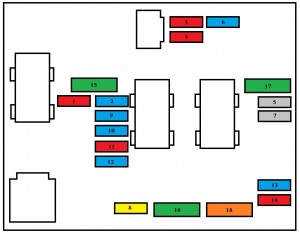

Scatola dei fusibili nel vano motore
O
| Fusibile | Intensità [A] | Funzione |
| MF1 | 20/50 | Montaggio del motoventilatore senza / con aria condizionata |
| MF2 | 20/30 | ABS / ESP |
| MF3 | 20/30 | ABS / ESP |
| MF4 | 70 | Alimentazione BSI |
| MF5 | 70 | Alimentazione BSI |
| MF6 | – | Gratuito |
| MF7 | 30 | Alimentazione dell’accensione |
| MF8 | – | Gratuito |
| * Fusibili “maxi” s “protezione supplementare dei circuiti elettrici”. | ||
| Fusibili | Attuale [A] | Caratteristiche |
| 1 | 10 | Modulo riscaldatore (diesel) – Sensore acqua diesel – Contattore luce di retromarcia – Sensore velocità veicolo – Misuratore flusso aria (diesel). |
| 2 | 15 | Elettrovalvola canister – Pompa carburante |
| 3 | 10 | Calcolo del motore ABS |
| 4 | 10 | Calcolatore del motore |
| 5 | – | Gratuito |
| 6 | 15 | Fari fendinebbia anteriori |
| 7 | – | Gratuito |
| 8 | 20 | Relè di montaggio della ventola del motore – Calcolatore del motore – Pompa di iniezione diesel – Regolatore di pressione diesel – Elettrovalvola del motore |
| 9 | 15 | Fari anabbaglianti a sinistra |
| 10 | 15 | Fari anabbaglianti a destra |
| 11 | 10 | Fari abbaglianti a sinistra |
| 12 | 15 | Semafori a destra |
| 13 | 15 | Segnale sonoro |
| 14 | 10 | Pompe lavavetro |
| 15 | 30 | Riscaldatore modulo acceleratore – Pompa di iniezione diesel – Sonda Lambda – Calcolatore motore – Misuratore di portata d’aria – Bobina di accensione – Solenoide gestione motore – Riscaldatore diesel – Iniettori. |
| 16 | 30 | Relè della pompa dell’aria |
| 17 | 30 | Velocità alta e bassa del tergicristallo |
| 18 | 40 | Ventilatore dell’aria condizionata |

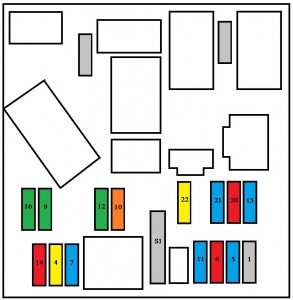

Scatola dei fusibili del quadro strumenti
| Fusibili | Intensità [A] | Caratteristiche |
| 1 | – | Gratuito |
| 4 | 20 | Schermo – Illuminazione del bagagliaio – Lettore radio – Interruttori al volante – Gancio di traino. |
| 5 | – | Gratuito |
| 6 | 10 | Livello del liquido di raffreddamento – Lettore radio |
| 7 | 15 | Lezioni di guida con attrezzatura – Allarme |
| 9 | – | Gratuito |
| 10 | 40 | Sbrinamento della produzione di parabrezza |
| 11 | 15 | Tergicristallo di produzione |
| 12 | 30 | Sotto il parabrezza invernale |
| 14 | 10 | Modulo motore – Airbag – Interruttori al volante – Sensore pioggia. |
| 15 | 15 | Quadro strumenti – Display multifunzione – Climatizzatore – Unità principale della radio |
| 16 | 30 | Linea di bloccaggio/sbloccaggio delle porte e del bagagliaio |
| 20 | 10 | Semaforo a destra |
| 21 | 15 | Semaforo a sinistra – terzo semaforo |
| 22 | 30 | Plafoniera anteriore – presa da 12 volt. |
| S1 | Trasferimento | Ponticello PARC |
