Peugeot 206 SW (2000-2002) – Scatola dei fusibili
Peugeot 206 SW (2000-2002) – Schema della scatola dei fusibili
Anno di produzione: 2000, 2001, 2002.
Fusibile dell’accendino (presa) nella Peugeot 206 SW (2000-2002). Il fusibile 22 si trova nella scatola dei fusibili del quadro strumenti.

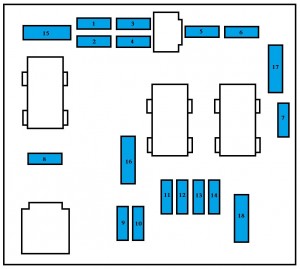

Scatola dei fusibili nel vano motore dello scompartimento
| Fusibile | Ampere [A] | Descrizione |
| 1 * | 20 | Montaggio del motoventilatore |
| 2 * | 60 | ABS |
| 3 * | 30 | ABS |
| 4 * | 70 | Alimentazione BSI |
| 5 * | 70 | Alimentazione BSI |
| 6 * | – | Gratuito |
| 7 * | 30 | Alimentazione dell’accensione |
| 8 * | – | Gratuito |
| * Fusibili “maxi”.
alimentazione per circuiti elettrici supplementari. |
||
| Fusibile | Ampere [A] | Descrizione |
| 1 | 10 | Contattore di retromarcia,
sensore di velocità del veicolo |
| 2 | 15 | Elettroshock di stagno,
Pompa del carburante |
| 3 | 10 | Calcolatore ABS |
| 4 | 10 | Sensore del cambio automatico |
| 5 | – | Gratuito |
| 7 | 20 | Pompa lavafari |
| 8 | 20 | Relè del gruppo ventola motore,
Elettrovalvola di gestione del motore |
| 9 | 15 | Fascio di luce sinistra |
| 10 | 15 | Fascio di luce a destra |
| 11 | 10 | Semaforo a sinistra |
| 12 | 15 | Semaforo a destra |
| 13 | 15 | Segnali sonori |
| 14 | 10 | Pompe lavavetro |
| 15 | 30 | Riscaldamento del modulo di accelerazione,
Sonda Lambda, Calcolo del motore, Misuratore di portata d’aria, Bobina di accensione, Elettrovalvola del motore, Iniettori |
| 16 | 30 | Relè della pompa dell’aria |
| 17 | 30 | Velocità alta e bassa del tergicristallo |
| 18 | 40 | Ventilatore dell’aria condizionata |

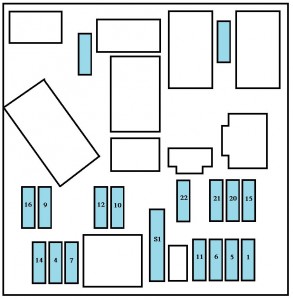

Scatola dei fusibili del quadro strumenti
| Fusibile | Ampere [A] | Descrizione |
| 1 | 15 | Sedile riscaldato –
Sirena d’allarme |
| 4 | 20 | Display multifunzione,
Calcolatore di navigazione, Illuminazione del bagagliaio, Lettore radiofonico, Calcolo del tetto pieghevole |
| 5 | 15 | Diagnostica automatica
cambio |
| 6 | 10 | Livello del liquido di raffreddamento,
Cambio automatico, Lettore radiofonico |
| 7 | 15 | Accessori per imparare a guidare,
Allarme installato Nel servizio post-vendita, Sensore pioggia |
| 9 | 30 | Pompa idraulica |
| 10 | 40 | Sbrinatore dello specchietto retrovisore |
| 11 | 15 | Tergicristallo |
| 12 | 30 | Sotto il parabrezza invernale |
| 14 | 10 | Calcolatrice motorizzata -.
Airbag -. Interruttori al volante |
| 15 | 15 | Set di indicatori,
Display multifunzione, Calcolatore di navigazione, Aria condizionata, Lettore radiofonico |
| 16 | 30 | Controllo di apertura e chiusura
porte e coperchi |
| 20 | 10 | Semaforo a destra |
| 21 | 15 | Semaforo a sinistra – terzo semaforo |
| 22 | 30 | Plafoniera anteriore,
Illuminazione del pannello, Più leggero |
| S1 | Ponticello PARC |
