Peugeot 3008 (2008-2016) – Scatola dei fusibili
Peugeot 3008 (2009-2016) – Schema della scatola dei fusibili
Anno di fabbricazione: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Fusibili dell’accendisigari (presa di corrente) sulla Peugeot 3008 sono i fusibili F9 (presa anteriore 12 V, presa accendisigari posteriore 12 V) e F29 (2009-2010) o F31 (2011-2016) (presa Boot 12 V) nella scatola dei fusibili del quadro strumenti.
Scatola dei fusibili del quadro strumenti
Veicoli con volante sul lato sinistro: La scatola dei fusibili si trova nel quadro strumenti inferiore (lato sinistro).
Veicoli con il volante sul lato destro: situato nella parte inferiore del cruscotto (lato sinistro).
Vano motore
Si trova nel vano motore vicino alla batteria (lato sinistro).
2009, 2010
Pannello

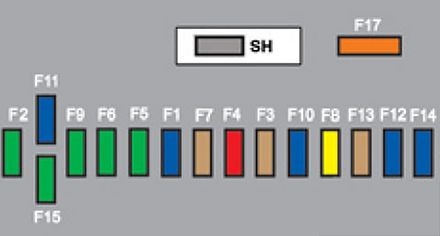

Assegnazione dei fusibili nella scatola dei fusibili del quadro strumenti (2009, 2010)
| No. | Ampere [A] | Descrizione |
|---|---|---|
| F1 | 15 | Tergicristallo posteriore. |
| F2 | – | Non utilizzati. |
| F3 | 5 | Unità di controllo airbag. |
| F4 | 10 | Specchio retrovisore elettrocromatico;
Aria condizionata; Unità di commutazione e protezione; Multimedia posteriore. |
| F5 | 30 | Funzionamento one-touch del parabrezza elettrico. |
| F6 | 30 | Alzacristalli posteriori con comando one touch. |
| F7 | 5 | Luci sul tetto anteriori e posteriori;
Luci di lettura della mappa; Luci di lettura posteriori; Illuminazione dell’aletta parasole; Illuminazione del vano portaoggetti; Illuminazione del bracciolo centrale; Controllo del relè a 12 volt del bagagliaio. |
| F8 | 20 | Apparecchiature audio;
Audio/telefono; Interruttore CD; Display multifunzione; Rilevamento del sottogonfiaggio degli pneumatici; Sirena d’allarme; Pannello di controllo degli allarmi; Pannello di controllo telematico; Modulo di servizio (con Peugeot Connect Media). |
| F9 | 30 | Presa anteriore da 12 volt;
Accendisigari; Presa posteriore da 12 volt. |
| F10 | 15 | Comandi al volante. |
| F11 | 15 | Interruttore di accensione a bassa corrente. |
| F12 | 15 | Presenza di rimorchio;
Sensore pioggia/abbagliamento; Alimentazione per i fusibili F32, F34, F35. |
| F13 | 5 | Scatola dei fusibili del motore;
Controllore dell’airbag. |
| F14 | 15 | Cruscotto;
Display del cruscotto; F33 fusibile di alimentazione. |
| F15 | 30 | Blocco e inceppamento. |
| F17 | 40 | Lunotto termico;
Fusibile di alimentazione F30. |
| IIC | – | Barra laterale del PARC. |
| F29 | 30 | Presa di avviamento a 12 V. |
| F30 | 5 | Specchietti laterali riscaldati. |
| F31 | 15 | Presa di raffreddamento. |
| F32 | 5 | Artiglio di comando della leva del cambio elettronico. |
| F33 | 10 | Display su schermo;
Sistema Bluetooth; Aria condizionata. |
| F34 | 5 | Visualizzazione delle spie delle cinture di sicurezza. |
| F35 | 10 | Sensori di parcheggio;
Autorizzazione per amplificatori Hi-Fi. |
| F36 | 10 | Controllore della scatola dei fusibili del rimorchio;
Pannello di controllo della porta del conducente. |
| F37 | 20 | Amplificatore Hi-Fi. |
| F38 | 30 | Sedile di guida elettrico. |
| F39 | 20 | Tetto panoramico a tendina. |
| F40 | – | Non utilizzati. |
Vano motore

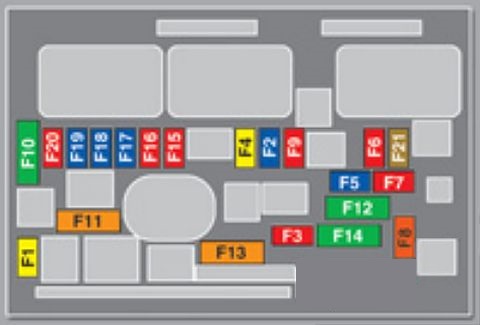

Assegnazione dei fusibili nel vano motore (2009, 2010)
| No. | Ampere [A] | Funzioni |
|---|---|---|
| F1 | 20 | Fornitura del controllore del motore;
Pompa di iniezione EGR ed elettrovalvole (2 I HDI 16V); Iniettori (2 I HDI 16V). |
| F2 | 15 | Corno. |
| F3 | 10 | Lavaggio anteriore e posteriore. |
| F4 | 10 | Luci diurne. |
| F5 | 15 | Lattina soffiante;
Elettrovalvole di controllo della pressione del turbo e dell’uscita del turbo (1.6 I THP 16V); Riscaldatore di vapori d’olio (1.6 I THP 16V); Riscaldatore di vapori d’olio (1.6 I HDI 16V). |
| F6 | 10 | Presa diagnostica;
Fari direzionali; Pompa del filtro antiparticolato (Diesel); Allarme di distanza; Sensore del livello del liquido di raffreddamento del motore; Controllo della regolazione dello specchio. |
| F7 | 10 | Controllore del servosterzo;
Cambio automatico; Motore di regolazione dell’altezza dei fari direzionali. |
| F8 | 20 | Controllo dell’avvio. |
| F9 | 10 | Interruttore della frizione e pedale del freno. |
| F10 | 30 | Attuatori per il controllo del motore
(benzina: bobine di accensione, elettrovalvole, sonde lambda, iniettori, riscaldatori, pompa del carburante, termostato elettronico) (Diesel: elettrovalvole, riscaldatori). |
| F11 | 40 | Ventilatore dell’aria condizionata. |
| F12 | 30 | Tergicristallo lento/veloce. |
| F13 | 40 | Alimentazione dell’interfaccia del sistema incorporato (accensione positiva). |
| F14 | 30 | Pompa d’aria. |
| F15 | 10 | Faro abbagliante sul lato destro. |
| F 16 | 10 | Faro abbagliante sinistro. |
| F17 | 15 | Faro anabbagliante sul lato sinistro. |
| F18 | 15 | Proiettore anabbagliante destro. |
| F19 | 15 | Riscaldatore di vapori d’olio (1.6 I VTi 16V);
Elettrovalvola di controllo della pressione del turbo (Diesel); Sensore del livello del liquido di raffreddamento del motore (Diesel). |
| F20 | 10 | Termostato elettronico;
Elettrovalvole a temporizzazione variabile; Elettrovalvola di controllo della pressione del turbo (diesel); Sensore del livello del liquido di raffreddamento del motore (Diesel). |
| F21 | 5 | Alimentazione del relè dell’unità di ventilazione;
Controllo relè Valvetronic (1.6 I VTi 16V); Raffreddamento del turbo (1.6 I THP 16V); Sensore del flusso d’aria (1.6 I HDI 16V). |
Fusibili nella batteria
Assegnazione dei fusibili della batteria (2009, 2010)
| No. | Ampere [A] | Descrizione |
|---|---|---|
| F1 | – | Non utilizzati. |
| F2 | 5 | Interruttore del freno a doppia funzione. |
| F3 | 5 | Caricabatterie. |
| F4 | 25 | Elettrovalvole ABS/ESP. |
| F5 | 5 | Unità di controllo ABS/ESP. |
| F6 | 15 | Cambio automatico;
Trasmissione elettronica. |
| F7* | 80 | Gruppo pompa del servosterzo. |
| F8* | 60 | Montaggio della ventola. |
| F9* | 70/30 | Riscaldatore (Diesel);
Motore elettrico Valvetronic (1,6 I THP 16V). |
| F10* | 40 | Gruppo pompa elettrica ABS/ESP. |
| F11* | 100 | Unità di commutazione e protezione. |
| F12* | 30 | Gruppo pompa con riduttore elettrico e controllo elettronico degli ingranaggi. |
| MF1* | – | Non utilizzati. |
| MF2* | 30 | Scatola dei fusibili del rimorchio. |
| MF3* | 50 | Scatola dei fusibili nell’abitacolo. |
| MF4* | 80 | Interfaccia del sistema incorporato. |
| MF5* | 80 | Interfaccia del sistema incorporato. |
| MF6* | 30 | Freno di stazionamento elettrico. |
| MF7* | 30 | Sedili anteriori riscaldati. |
| MF8* | 20 | Lavafari. |
| * I maxi fusibili forniscono una protezione aggiuntiva per le installazioni elettriche. Qualsiasi intervento sui maxi fusibili deve essere effettuato da un ASO PEUGEOT. |
2011, 2012, 2013
Pannello
Assegnazione dei fusibili nella scatola dei fusibili del quadro strumenti (2011, 2012, 2013)
| No. | Ampere [A] | Descrizione |
|---|---|---|
| F1 | 15 | Tergicristallo posteriore. |
| F2 | – | Non utilizzati. |
| F3 | 5 | Unità di controllo airbag. |
| F4 | 10 | Specchio retrovisore elettrocromatico;
Aria condizionata; Unità di commutazione e sicurezza; Multimedia posteriore. |
| F5 | 30 | Funzionamento one-touch del parabrezza elettrico. |
| F6 | 30 | Alzacristalli posteriori con comando one touch. |
| F7 | 5 | Luci sul tetto anteriori e posteriori;
Luci di lettura della mappa; Luci di lettura posteriori; Illuminazione dell’aletta parasole; Illuminazione del vano portaoggetti; Illuminazione del bracciolo centrale; Controllo del relè a 12 volt del bagagliaio. |
| F8 | 20 | Apparecchiature audio;
Audio/telefono; Interruttore CD; Display multifunzione; Rilevamento del sottogonfiaggio degli pneumatici; Sirena d’allarme; Pannello di controllo degli allarmi; Unità telematica; Modulo di servizio (con Peugeot Connect Media Navigation (RT5)). |
| F9 | 30 | Presa frontale da 12 volt;
Accendisigari; Presa posteriore da 12 volt. |
| F10 | 15 | Comandi al volante. |
| F11 | 15 | Interruttore di accensione a bassa corrente. |
| F12 | 15 | Presenza di rimorchio;
Sensore pioggia/sole; Alimentazione per i fusibili F32, F34, F35. |
| F13 | 5 | Scatola dei fusibili del motore;
Controllore dell’airbag. |
| F14 | 15 | Cruscotto;
Display del cruscotto; F33 fusibile di alimentazione. |
| F15 | 30 | Blocco e inceppamento. |
| F17 | 40 | Lunotto termico;
Fusibile di alimentazione F30. |
| IIC | – | Barra laterale del PARC. |
| F29 | – | Non utilizzati. |
| F30 | 5 | Specchietti laterali riscaldati. |
| F31 | 30 | Presa di avviamento a 12 V. |
| F32 | 5 | Leva del cambio con comando elettronico del cambio. |
| F33 | 10 | Visualizzazione sullo schermo;
Sistema Bluetooth, aria condizionata. |
| F34 | 5 | Visualizzazione della spia della cintura di sicurezza. |
| F35 | 10 | Sensori di parcheggio;
Autorizzazione per amplificatori Hi-Fi. |
| F36 | 10 | Controllore della scatola dei fusibili del rimorchio;
Pannello di controllo della porta del conducente. |
| F37 | 20 | Amplificatore Hi-Fi. |
| F38 | 30 | Sedile di guida elettrico. |
| F39 | 20 | Tetto panoramico a tendina. |
| F40 | – | Non utilizzati. |
Vano motore
Assegnazione dei fusibili del vano motore (2011, 2012, 2013)
| No. | Ampere [A] | Descrizione |
|---|---|---|
| F1 | 20 | Fornitura del controllore del motore;
Pompa di iniezione EGR ed elettrovalvole (2 I HDI 16V); Iniettori (2 I HDI 16V). |
| F2 | 15 | Corno. |
| F3 | 10 | Lavaggio anteriore/posteriore. |
| F4 | 10 | Luci diurne. |
| F5 | 15 | Lattina soffiante;
Elettrovalvole di controllo della pressione del turbo e dell’uscita del turbo (1.6 I THP 16V); Riscaldatore di vapori d’olio (1.6 I THP 16V); Riscaldatore di vapori d’olio (1.6 I HDI 16V). |
| F6 | 10 | Presa diagnostica;
Fari direzionali; Pompa del filtro antiparticolato (Diesel); Allarme di distanza; Sensore del livello del liquido di raffreddamento del motore; Controllo della regolazione dello specchio. |
| F7 | 10 | Controllore del servosterzo;
Cambio automatico; Motore di regolazione dell’altezza dei fari direzionali. |
| F8 | 20 | Controllo dell’avvio. |
| F9 | 10 | Interruttore della frizione e pedale del freno. |
| F10 | 30 | Attuatori per il controllo del motore
(benzina: bobine di accensione, elettrovalvole, sonde lambda, iniettori, riscaldatori, pompa del carburante, termostato elettronico) (Diesel: elettrovalvole, riscaldatori). |
| F11 | 40 | Ventilatore dell’aria condizionata. |
| F12 | 30 | Tergicristallo lento/veloce. |
| F13 | 40 | Alimentazione dell’interfaccia del sistema incorporato (accensione positiva). |
| F14 | 30 | Pompa d’aria. |
| F15 | 10 | Faro abbagliante sul lato destro. |
| F 16 | 10 | Faro abbagliante sinistro. |
| F17 | 15 | Faro anabbagliante sul lato sinistro. |
| F18 | 15 | Proiettore anabbagliante destro. |
| F19 | 15 | Riscaldatore di vapori d’olio (1.6 I VTi 16V);
Elettrovalvola di controllo della pressione del turbo (Diesel); Sensore del livello del liquido di raffreddamento del motore (Diesel). |
| F20 | 10 | Termostato elettronico;
Elettrovalvole a temporizzazione variabile; Elettrovalvola di controllo della pressione del turbo (diesel); Sensore del livello del liquido di raffreddamento del motore (Diesel). |
| F21 | 5 | Alimentazione del relè dell’unità di ventilazione;
Controllo relè Valvetronic (1.6 I VTi 16V); Raffreddamento del turbo (1.6 I THP 16V); Sensore del flusso d’aria (1.6 I HDI 16V). |
Fusibili nella batteria
Assegnazione del fusibile della batteria (2011, 2012, 2013)
| No. | Ampere [A] | Descrizione |
|---|---|---|
| F1 | – | Non utilizzati. |
| F2 | 5 | Interruttore del freno a doppia funzione. |
| F3 | 5 | Caricabatterie. |
| F4 | 25 | Elettrovalvole ABS/ESP. |
| F5 | 5 | Unità di controllo ABS/ESP. |
| F6 | 15 | Cambio automatico;
Trasmissione elettronica. |
| F7* | 80 | Gruppo pompa del servosterzo. |
| F8* | 60 | Montaggio della ventola. |
| F9* | 70/30 | Riscaldatore (Diesel);
Motore elettrico Valvetronic (1,6 I THP 16V). |
| F10* | 40 | Gruppo pompa elettrica ABS/ESP. |
| F11* | 100 | Unità di commutazione e protezione. |
| F12* | 30 | Gruppo pompa con riduttore elettrico e controllo elettronico degli ingranaggi. |
| MF1* | – | Non utilizzati. |
| MF2* | 30 | Scatola dei fusibili del rimorchio. |
| MF3* | 50 | Scatola dei fusibili nell’abitacolo. |
| MF4* | 80 | Interfaccia del sistema incorporato. |
| MF5* | 80 | Interfaccia del sistema incorporato. |
| MF6* | 30 | Freno di stazionamento elettrico. |
| MF7* | 30 | Sedili anteriori riscaldati. |
| MF8* | 20 | Lavafari. |
| * I maxi fusibili forniscono una protezione aggiuntiva per le installazioni elettriche. Qualsiasi intervento sui maxi fusibili deve essere effettuato da un ASO PEUGEOT. |
2014, 2015, 2016
Cruscotto
Assegnazione dei fusibili nella scatola dei fusibili del quadro strumenti (2014, 2015, 2016)
| No. | Ampere [A] | Descrizione |
|---|---|---|
| F1 | 15 | Tergicristallo posteriore. |
| F2 | – | Non utilizzati. |
| F3 | 5 | Unità di controllo airbag. |
| F4 | 10 | Specchio retrovisore elettrocromico;
Aria condizionata; Unità di commutazione e sicurezza; Multimedia posteriore. |
| F5 | 30 | Funzionamento one-touch del parabrezza elettrico. |
| F6 | 30 | Alzacristalli posteriori con comando one touch. |
| F7 | 5 | Luci sul tetto anteriori e posteriori;
Luci di lettura della mappa; Luci di lettura posteriori; Illuminazione dell’aletta parasole; Illuminazione del vano portaoggetti; Illuminazione del bracciolo centrale; Controllo del relè di avvio a 12 volt. |
| F8 | 20 | Apparecchiature audio;
Audio/telefono; Interruttore CD; Display multifunzione; Rilevamento del sottogonfiaggio degli pneumatici; Sirena d’allarme; Pannello di controllo degli allarmi; Pannello di controllo telematico. |
| F9 | 30 | Presa anteriore da 12 volt;
Accendisigari; Presa posteriore da 12 volt. |
| F10 | 15 | Comandi al volante. |
| F11 | 15 | Interruttore di accensione a bassa corrente. |
| F12 | 15 | Presenza di rimorchio;
Sensore pioggia/sole; Alimentazione per i fusibili F32, F34. F35. |
| F13 | 5 | Scatola dei fusibili del motore;
Controllore dell’airbag. |
| F14 | 15 | Cruscotto;
Display del cruscotto; F33 fusibile di alimentazione. |
| F15 | 30 | Blocco e inceppamento. |
| F17 | 40 | Lunotto termico;
Fusibile di alimentazione F30. |
| F30 | 5 | Specchietti laterali riscaldati. |
| F31 | 30 | Presa di avviamento a 12 V. |
| F32 | 5 | Leva del cambio elettronica. |
| F33 | 10 | Esposizione trasparente;
Sistema Bluetooth; Aria condizionata. |
| F34 | 5 | Visualizzazione della spia della cintura di sicurezza. |
| F35 | 10 | Sensori di parcheggio, autorizzazione all’amplificatore Hi-Fi. |
| F36 | 10 | Controllore della scatola dei fusibili del rimorchio;
Pannello di controllo della porta del conducente. |
| F37 | 20 | Amplificatore Hi-Fi. |
| F38 | 30 | Sedile di guida elettrico. |
| F39 | 20 | Tetto panoramico a tendina. |
Vano motore
Assegnazione dei fusibili nel vano motore (2014, 2015, 2016)
| No. | Ampere [A] | Funzioni |
|---|---|---|
| F2 | 15 | Corno. |
| F3 | 10 | Lavaggio anteriore e posteriore. |
| F4 | 10 | Luci diurne. |
| F5 | 15 | Lattina soffiante;
Elettrovalvole di controllo della pressione di uscita del turbocompressore e del turbocompressore (1,6 litri THP); Riscaldatore a vapore d’olio (THP da 1,6 litri); Riscaldatore a vapore diesel (1,6 litri HDI). |
| F6 | 10 | Assunzione di diagnosi;
Fari direzionali; Pompa del filtro antiparticolato (Diesel); Allarme di distanza; Controllo della regolazione dello specchio. |
| F7 | 10 | Controllore del servosterzo;
Cambio automatico; Motore di regolazione dell’altezza dei fari direzionali. |
| F8 | 20 | Controllo dell’avvio. |
| F9 | 10 | Interruttore del pedale della frizione e del freno. |
| F11 | 40 | Ventilatore dell’aria condizionata. |
| F12 | 30 | Tergicristallo lento/veloce. |
| F14 | 30 | Pompa d’aria. |
| F15 | 10 | Faro abbagliante sul lato destro. |
| F 16 | 10 | Faro abbagliante sinistro. |
| F17 | 15 | Faro anabbagliante sul lato sinistro. |
| F18 | 15 | Proiettore anabbagliante destro. |
Fusibili nella batteria
Assegnazioni dei fusibili della batteria (2014, 2015, 2016)
| No. | Ampere [A] | Descrizione |
|---|---|---|
| F2 | 5 | Interruttore del freno a doppia funzione. |
| F3 | 5 | Caricabatterie. |
| F4 | 25 | Elettrovalvole ABS/DSC. |
| F6 | 15 | Cambio elettronico/automatico. |
