Peugeot 307 CC (2005) – Scatola dei fusibili

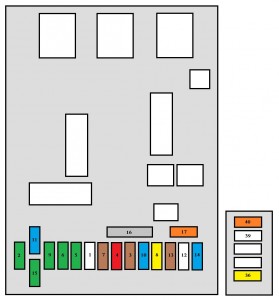

Peugeot 307 CC (2005) – Schema della scatola dei fusibili
Anno di fabbricazione: 2005.
Fusibile dell’accendino (presa) in Peugeot 307 CC (2005). Il fusibile 9 si trova nella scatola dei fusibili del quadro strumenti.
Fusibili della console
| No. | Amp [A] | Descrizione |
| 36 | 20 | Amplificatore Hi-Fi |
| 40 | 30 | Fornitura di pompe con tetto retrattile |
| No. | Amp [A] | Descrizione |
| 1 | – | Non utilizzato |
| 2 | 30 | Blocco e superblocco |
| 3 | 5 | Gruppo airbag e pretensionatori |
| 4 | 10 | Interruttore del freno e pedale della frizione;
Sensore del livello del liquido di raffreddamento del motore; Sensore dell’angolo di sterzata; Presa diagnostica; Sensore ESP; Specchio elettrocromatico. |
| 5 | 30 | Alimentazione degli alzacristalli elettrici anteriori
e specchietti riscaldati. |
| 6 | 30 | Alimentazione elettrica per gli alzacristalli elettrici posteriori;
Motore per cerniere a giro. |
| 7 | 5 | Luci sul tetto anteriori e posteriori;
Luci di lettura della mappa; Illuminazione del vano portaoggetti. |
| 8 | 20 | Alimentazione del display multifunzione;
Apparecchiature audio; Audio/telefono; Sirena d’allarme; Pannello di controllo degli allarmi; Presa posteriore a 12 V; Scatola dei fusibili del rimorchio. |
| 9 | 30 | Presa anteriore da 12 V |
| 10 | 15 | Controllore del cambio automatico;
Interruttore del freno. |
| 11 | 15 | Assunzione di diagnosi;
Interruttore di accensione a bassa corrente. |
| 12 | – | Non utilizzato |
| 13 | 5 | Fornitura della scatola dei fusibili del motore;
Sensore di pioggia e luce. |
| 14 | 15 | Scatola dei fusibili del rimorchio;
Pannello strumenti; Climatizzatore automatico; Airbag e pretensionatori. |
| 15 | 30 | Alimentazione per serrature |
| 16 | – | Barra laterale del PARC |
| 17 | 40 | Lunotto termico |

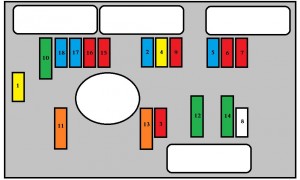

Tracce del vano motore
| No. | Amp [A] | Descrizione |
| 1 | 20 | Controllo del relè dell’unità di ventilazione;
Controllo dell’unità di controllo del motore. |
| 2 | 15 | Corno |
| 3 | 10 | Pulitori |
| 4 | – | Non utilizzato |
| 5 | 15 | Pompa del carburante e valvola solenoide
per svuotare la lattina. |
| 6 | 10 | Controllore del cambio automatico;
Blocco automatico della leva Trasmissione; Manopola di controllo; Relè ad alta velocità montaggio del ventilatore. |
| 7 | 10 | Controllore ABS/ESP;
Controllore del servosterzo. |
| 8 | 20 | Interruttore di accensione |
| 9 | 10 | Interruttore del livello del liquido di raffreddamento del motore |
| 10 | 30 | Attuatori di controllo motore
(Bobina di accensione, elettrovalvole, Sensori di ossigeno, unità di controllo, iniettori). |
| 11 | 40 | Ventilatore dell’aria condizionata |
| 12 | 30 | Velocità bassa/alta del tergicristallo
parabrezza. |
| 13 | 40 | Interfaccia di alimentazione dei sistemi embedded
(accensione positiva). |
| 14 | 30 | Pompa ad aria (2 litri di benzina) |
| 15 | 10 | Semaforo a destra |
| 16 | 10 | Semaforo a sinistra |
| 17 | 15 | Fascio di passaggio a sinistra |
| 18 | 15 | Fascio di luce passante a destra |
