Peugeot 308 (2007-2012) – Scatola dei fusibili
Peugeot 308 (2007-2012) – Schema della scatola dei fusibili
Anno di fabbricazione: 2007, 2008, 2009, 2010, 2011, 2012.
Fusibile dell’accendino (presa) in Peugeot 308 (2007-2012). Il fusibile 9 si trova nella scatola dei fusibili del quadro strumenti.

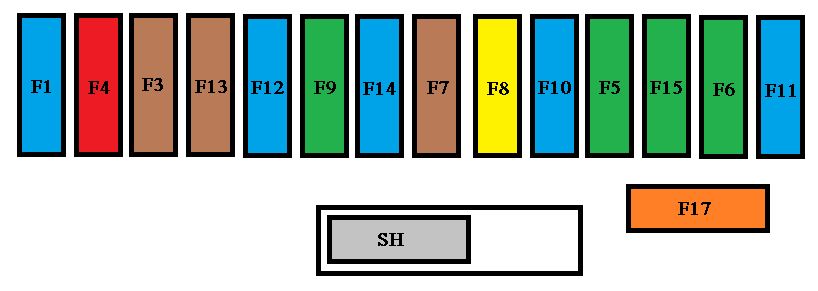

Scatola dei fusibili del quadro strumenti
La scatola dei fusibili si trova nella parte inferiore del quadro strumenti (lato sinistro).
| No. | Ampere [A] | Descrizione |
| G36 | – | Non utilizzato |
| G37 | 5 | Scatola dei fusibili del rimorchio |
| G38 | 30 | Modulo di memoria del sedile del conducente |
| G39 | 30 | Alimentazione della scatola dei fusibili del rimorchio |
| G40 | 30 | Amplificatore Hi-Fi |
| No. | Ampere [A] | Descrizione |
| 1 | 15 | Tergicristallo posteriore |
| 2 | – | Non utilizzato |
| 3 | 5 | Unità di controllo per airbag e tendicinghia |
| 4 | 10 | Pedale della frizione e interruttori del freno a doppia funzione;
Specchio interno elettrocromatico; Aria condizionata; Sensore dell’angolo di sterzata; Cambio automatico; Unità di commutazione e sicurezza. |
| 5 | 30 | Alzacristalli anteriori elettrici;
Specchietti retrovisori ripiegabili elettricamente, in vetro; Tetto panoramico cieco. |
| 6 | 30 | Alzacristalli elettrici posteriori con comando one touch |
| 7 | 5 | Luci sul tetto anteriori e posteriori;
Lampade per la lettura delle mappe; Luci di lettura posteriori; Illuminazione dell’aletta parasole; Illuminazione del pratico vano portaoggetti. |
| 8 | 20 | Apparecchiature audio;
Audio/telefono; Interruttore CD; Display multifunzione; Rilevamento della bassa pressione degli pneumatici. |
| 9 | 30 | Presa anteriore da 12 volt;
Accendino. |
| 10 | 15 | Comandi al volante;
Sirena d’allarme; Unità di controllo degli allarmi. |
| 11 | 15 | Interruttore di accensione a bassa corrente |
| 12 | 15 | Cruscotto;
Cinture di sicurezza del passeggero anteriore e spie dell’airbag; Aria condizionata; Modulo di memoria del sedile del conducente; Modulo di apprendimento della guida. |
| 13 | 5 | Scatola dei fusibili del motore;
Airbag; Leva del cambio manuale pilotata. |
| 14 | 15 | Display multifunzione;
Amplificatore; Kit vivavoce; Sensore pioggia/abbagliamento; Unità di controllo Assistenza al parcheggio; Scatola dei fusibili del rimorchio; Sistema di avviso di deviazione dalla corsia. |
| 15 | 30 | Blocco e superblocco |
| 17 | 40 | Sbrinamento del lunotto e degli specchietti retrovisori esterni. |
| SH | – | Barra laterale del PARC |
Fusibili del vano motore
La scatola dei fusibili si trova nel vano motore vicino alla batteria (lato sinistro).
| No. | Ampere [A] | Descrizione |
| 1 | 20 | Fornitura del controllore del motore;
Pompa di iniezione EGR ed elettrovalvole (2 l HDI 16V); Iniettori (2 l HDI 16V). |
| 2 | 15 | Corno |
| 3 | 10 | Lavacristalli/ lavavetri posteriori |
| 4 | 20 | Lavafari |
| 5 | 15 | Pompa del carburante (benzina);
Svuotamento dei barattoli; Elettrovalvole di uscita della turbina e Controllo della pressione della turbina (1,6 l THP 16 V); Riscaldatore dell’olio (1,6 l THP 16 V); Riscaldatore olio (1,6 l HDI 16 V). |
| 6 | 10 | Sensore di velocità del veicolo;
Unità di controllo ABS/ESP. |
| 7 | 10 | Controllore del servosterzo;
Cambio automatico; Sensore del livello del liquido di raffreddamento del motore. |
| 8 | 25 | Controllo dell’avvio |
| 9 | 10 | Assunzione di diagnosi;
Fari direzionali; Sensore del flusso d’aria (Diesel); Pompa del filtro antiparticolato (Diesel). |
| 10 | 30 | Attuatori per il controllo del motore
(benzina: bobine di accensione, elettrovalvole, sonde lambda, iniettori, riscaldatori, pompa del carburante, termostato controllato); (Diesel: elettrovalvole, riscaldatori) |
| 11 | 40 | Ventilatore dell’aria condizionata |
| 12 | 30 | Tergicristallo lento/veloce |
| 13 | 40 | Interfaccia di alimentazione dei sistemi embedded
(accensione positiva). |
| 14 | 30 | Pompa d’aria |
| 15 | 10 | Semaforo a destra |
| 16 | 10 | Semaforo a sinistra |
| 17 | 15 | Faro anabbagliante sinistro |
| 18 | 15 | Fascio di luce passante a destra |
| 19 | 15 | Riscaldatore a olio
(1,4 l 16 V e 1,6 l VTi 16 V); Elettrovalvola di svuotamento della tanica (1,4 l 16 V e 1,6 l VTi 16 V); Sensori di ossigeno (benzina); Elettrovalvole di raffreddamento dell’aria (Diesel). |
| 20 | 10 | Controllo con termostato;
Elettrovalvole temporizzate; Elettrovalvola di controllo della pressione del turbocompressore (Diesel); Sensore del livello del liquido di raffreddamento del motore (Diesel). |
| 21 | 5 | Alimentazione del relè dell’unità di ventilazione;
Controllo relè Valvetronic (1,4 l 16 V e 1,6 l VTi 16 V); Raffreddamento turbo (1,6 l THP 16 V); Sensore del flusso d’aria (1,6 l HDI 16 V). |
Tabella dei fusibili mini e midi sopra la batteria
| No. | Ampere [A] | Descrizione |
| 1 | 15 | Cambio
(pilota manuale o automatico). |
| 2 | 15 | Presa diagnostica;
Luci diurne. |
| 3 | 5 | Interruttore del freno a doppia funzione |
| 4 | – | Non utilizzato |
| 5 * | 80 | Gruppo pompa del servosterzo
volante. |
| 6 * | 70 | Unità di riscaldamento (Diesel) |
| 7 * | 100 | Unità di commutazione i
Sicurezza. |
| 8 | – | Non utilizzato |
| 9 * | 30 | Gruppo elettropompa manuale
Cambio a distanza. |
| 10 * | 30 | Motore elettrico Valvetronic
(1,6 l THP 16V). |
| * I maxi fusibili forniscono fusibili aggiuntivi
protezione degli impianti elettrici. |
||
Tabella dei fusibili al massimo.
| No. | Ampere [A] | Descrizione |
| MF1* | 50 | Installazione del ventilatore |
| MF2* | 50 | Scatola dei fusibili in
abitacolo. |
| MF3* | 80 | Interfaccia del sistema incorporato |
| MF4* | – | Non utilizzato |
| MF5* | 50 | Unità di controllo ABS/ESP |
| MF6* | 30 | Unità di controllo ABS/ESP |
| MF7* | 80 | Interfaccia del sistema embedded |
| MF8* | – | Non utilizzato |
| * I fusibili Maxi forniscono fusibili aggiuntivi
protezione degli impianti elettrici. |
||
