Peugeot 308 SW BL (2011-2012) – Scatola dei fusibili
Peugeot 308 SW BL (2011-2012) – Schema della scatola dei fusibili
Anno di fabbricazione: 2011, 2012.
Fusibile dell’accendino (presa) in Peugeot 308 SW BL (2011-2012). il fusibile 19 si trova nella scatola dei fusibili

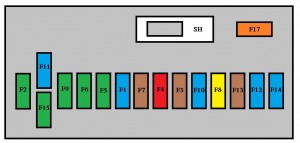

Fusibili nel cruscotto
La scatola dei fusibili si trova nell’angolo inferiore sinistro del cruscotto.
| No. | Amp [A] | Descrizione |
| F1 | 15 | Tergicristallo posteriore |
| F2 | 30 | Dispositivo di bloccaggio |
| F3 | 5 | Unità di controllo airbag
Airbag e pretensionatori. |
| F4 | 10 | Pedale della frizione e doppia funzione
interruttori dei freni; Specchio retrovisore elettrocromatico; Aria condizionata; Sensore dell’angolo di sterzata; Cambio automatico; Unità di commutazione e sicurezza. |
| F5 | 30 | Finestrini anteriori a comando elettrico;
Specchietti ripiegabili elettricamente; Tetto panoramico cieco. |
| F6 | 30 | Alzacristalli elettrici posteriori azionati
Un solo tocco; scatola dei fusibili del rimorchio. |
| F7 | 5 | Luci sul tetto anteriori e posteriori;
Lampade per la lettura delle mappe; Luci di lettura posteriori; Illuminazione dell’aletta parasole; Illuminazione del vano portaoggetti. |
| F8 | 20 | Apparecchiature audio;
Audio/telefono; Interruttore CD; Display multifunzione; Rilevamento della bassa pressione degli pneumatici. |
| F9 | 30 | Presa anteriore da 12 volt. |
| F10 | 15 | Comandi al volante;
Sirena d’allarme; Unità di controllo degli allarmi. |
| F11 | 15 | Interruttore di accensione a bassa corrente |
| F12 | 15 | Cruscotto,
Le spie delle cinture di sicurezza e airbag del passeggero anteriore; Aria condizionata, Modulo di memoria del sedile del conducente; Interruttori per i sedili posteriori della 2ª fila; Modulo di apprendimento della guida. |
| F13 | 5 | Scatola dei fusibili del motore;
Airbag; Leva del cambio elettronica; Scatola dei fusibili del rimorchio. |
| F14 | 15 | Display multifunzione;
Amplificatore; Sistema Bluetooth; Sensore pioggia/abbagliamento; Unità di controllo del sensore di parcheggio. |
| F15 | 30 | Blocco e superblocco |
| F17 | 40 | disappannamento/disappannamento del lunotto posteriore
e specchietti laterali. |
| SH | – | Barra laterale del PARC |
| No. | Amp [A] | Descrizione |
| G36 | 30 | Conduttore riscaldato e
Passeggero. |
| G37 | 5 | Modulo di memoria della posizione di guida;
Reostato di illuminazione. |
| G38 | 30 | Modulo di memoria del sedile del conducente |
| G39 | 30 | Alimentazione della scatola dei fusibili
rimorchi. |
| G40 | – | Non utilizzato |
Fusibili del vano motore
La scatola dei fusibili si trova nel vano motore, vicino alla batteria (lato sinistro).
| No. | Amp [A] | Descrizione |
| F1 | 20 | Fornitura del controllore del motore;
Pompa di iniezione EGR ed elettrovalvole (2 litri HDI); Iniettori (2 litri HDI). |
| F2 | 15 | Corno |
| F3 | 10 | Tergicristallo anteriore |
| F4 | 20 | Lavafari |
| F5 | 15 | Elettrovalvole per canister, turbine e
Controllo della pressione della turbina (1,6 l THP 16 V); Riscaldatore dell’olio (1,6 l THP 16 V); Riscaldamento diesel (1,6 l HDI 16 V). |
| F6 | 10 | Sensore di velocità del veicolo;
Unità di controllo ABS/ESP. |
| F7 | 10 | Controllore del servosterzo;
Cambio automatico; Sensore del livello del liquido di raffreddamento del motore. |
| F8 | 25 | Controllo dell’avvio |
| F9 | 10 | Presa diagnostica;
fari direzionali; Sensore del flusso d’aria (Diesel); Pompa del filtro antiparticolato (Diesel). |
| F10 | 30 | Attuatori per il controllo del motore
(benzina: bobine di accensione, elettrovalvole, sonde lambda, iniettori, riscaldatori, pompa del carburante, termostato elettronico); (Diesel: elettrovalvole, riscaldatori). |
| F11 | 40 | Ventilatore dell’aria condizionata |
| F12 | 30 | Tergicristallo lento/veloce |
| F13 | 40 | Alimentazione dell’interfaccia dei sistemi embedded
(accensione positiva). |
| F14 | 30 | Pompa d’aria |
| F15 | 10 | Semaforo a destra |
| F 16 | 10 | Proiettore abbagliante sinistro |
| F17 | 15 | Faro anabbagliante sinistro |
| F18 | 15 | Fascio passante a destra |
| F19 | 15 | Riscaldatore dell’olio (1,6 litri VTi 16V);
Elettrovalvola di sfiato (1,6 litri VTi 16V); Sensori di ossigeno (benzina); Elettrovalvole raffreddate ad aria (Diesel). |
| F20 | 10 | Termostato elettronico;
Elettrovalvole a temporizzazione variabile; Elettrovalvola di controllo della pressione del turbocompressore (Diesel); Sensore del livello del liquido di raffreddamento del motore (Diesel). |
| F21 | 5 | Alimentazione per il relè del ventilatore
Valvetronic Relay Control (1,6 litri VTi 16 V)l Raffreddamento turbo (1,6 litri THP 16 V)l Sensore del flusso d’aria (1,6 litri HDI). |

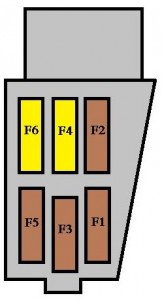

Tabella dei fusibili mini e midi sopra la batteria
| No. | Amp [A] | Descrizione |
| F1 | – | Non utilizzato |
| F2 | 5 | Interruttore del freno a doppia funzione |
| F3 | 5 | Unità di ricarica della batteria |
| F4 | 25 | Elettrovalvole ABS/ESP |
| F5 | – | Non utilizzato |
| F6 | 15 | Cambio
(controllo elettronico del cambio o automatico). |
