Peugeot Boxer (2011-2012) – Scatola dei fusibili
Peugeot Boxer (2011-2012) – Schema della scatola dei fusibili
Anno di produzione: 2011, 2012.
Fusibile dell’accendino (presa) in Peugeot Boxer (2011-2012). Il fusibile 15 si trova nella scatola dei fusibili nel vano motore.

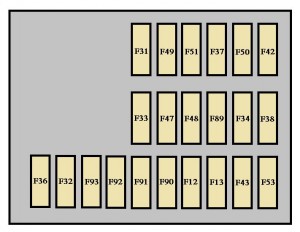

Fusibili sul lato passeggero del quadro strumenti
| No. | Amp [A] | Descrizione |
| 12 | 7,5 | Proiettore anabbagliante a destra |
| 13 | 7,5 | Luce di passaggio a sinistra;
Regolazione dell’altezza dei fari. |
| 31 | 5 | Alimentazione a relè |
| 32 | 7,5 | Illuminazione interna |
| 33 | 20 | Sensore della batteria |
| 34 | 20 | Illuminazione interna del minibus;
Avviso di pericolo |
| 36 | 10 | Sistema audio;
Presa diagnostica; Sirena d’allarme; Controllo programmabile riscaldamento ausiliario; Controllo dell’aria condizionata; Tachigrafo; Batteria. |
| 37 | 7,5 | Interruttore delle luci dei freni;
Terza luce del freno; Pannello strumenti. |
| 38 | 20 | Sistema di chiusura centralizzata |
| 42 | 5 | Centralina e sensore ABS;
Sensore ESP; Interruttore delle luci dei freni. |
| 47 | 20 | Motore del finestrino del conducente |
| 48 | 20 | Motore alzacristalli passeggero |
| 49 | 5 | Sistema audio;
Controlli Sul cruscotto. |
| 50 | 7,5 | Montaggio del cuscino
airbag e pretensionatori |
| 51 | 5 | Tachigrafo;
Controllo della velocità di crociera; Controllo dell’aria condizionata; Luci di retromarcia; Sensore di presenza acqua nel carburante diesel. |
| 53 | 7,5 | Cruscotto |
| 89 | – | Non utilizzato |
| 90 | 7,5 | Semaforo a sinistra |
| 91 | 7,5 | Semaforo a destra |
| 92 | 7,5 | Fendinebbia sinistro |
| 93 | 7,5 | Fendinebbia destro |

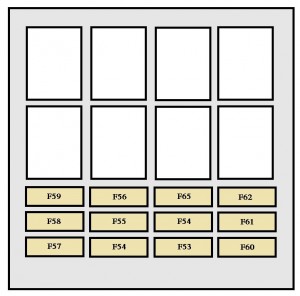

Cingolo del montante del conducente
| No. | Amp [A] | Descrizione |
| 54 | – | Non utilizzato |
| 55 | 15 | Sedili riscaldati |
| 56 | 15 | Presa posteriore da 12 volt. |
| 57 | 10 | Riscaldamento ausiliario programmabile |
| 58 | 15 | Evaporazione:
lunotto posteriore sinistro. |
| 59 | 15 | Evaporazione:
Finestrino posteriore destro. |
| 60 | – | Non utilizzato |
| 61 | – | Non utilizzato |
| 62 | – | Non utilizzato |
| 63 | 10 | Interruttore programmabile
riscaldamento ausiliario. |
| 64 | – | Non utilizzato |
| 65 | 30 | Programmazione aggiuntiva
ventola di riscaldamento. |
Fusibili nel motore
| No. | Amp [A] | Descrizione |
| 1 | 40 | Alimentazione della pompa ABS |
| 2 | 50 | Unità di riscaldamento
carburante diesel. |
| 3 | 30 | Accensione |
| 4 | 30 | Pompa lavafari |
| 8 | 40 | Montaggio della ventola della cabina |
| 9 | 15 | Presa posteriore da 12 volt. |
| 10 | 15 | Corno |
| 11 | 15 | Unità e relè
riscaldamento a gasolio. |
| 14 | 15 | Uscita anteriore a 12 volt. |
| 15 | 10 | Più leggero |
| 20 | 30 | Pompa di lavaggio |
| 21 | 15 | Riempimento della pompa del carburante |
| 22 | 20 | Unità di controllo del motore |
| 24 | 15 | Pannello aggiuntivo per l’ambulanza;
Specchi. |
| 30 | 15 | Appannamento |
