Peugeot iON (2010-2015) – Scatola dei fusibili

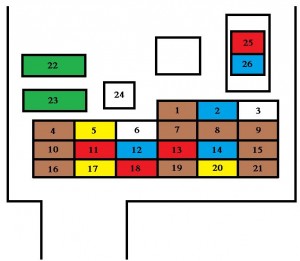

Peugeot iON (2010-2015) – Schema della scatola dei fusibili
Anno di produzione: 2010, 2011, 2012, 2013, 2014, 2015.
Fusibile dell’accendino (presa di corrente) in Peugeot iON (2010-2015). Il fusibile 2 si trova nella scatola dei fusibili del quadro strumenti.
Fusibili nel cruscotto
La scatola dei fusibili si trova nel quadro strumenti inferiore (lato destro).
Fusibile | Amp [A] | Funzione |
1 | 7,5 | Luci di posizione anteriori e posteriori a sinistra |
2 | 15 | Presa per accessori |
3 | – | Non utilizzato |
4 | 7,5 | Avviamento |
5 | 20 | Sistema di diffusione sonora |
6 | – | Non utilizzato |
7 | 7,5 | Equipaggiamento del veicolo,
Luci di posizione anteriori e posteriori; |
8 | 7,5 | Specchietti laterali elettrici |
9 | 7,5 | Controllore supervisore |
10 | 7,5 | Aria condizionata |
11 | 10 | Fendinebbia posteriore |
12 | 15 | Chiudere la porta |
13 | 10 | Lampada da soffitto |
14 | 15 | Tergicristallo posteriore |
15 | 7,5 | Cruscotto |
16 | 7,5 | Riscaldamento |
17 | 20 | Sedile riscaldato. |
18 | 10 | Opzione |
19 | 7,5 | Specchietti retrovisori esterni riscaldati |
20 | 20 | Pulitori |
21 | 7,5 | Airbag |
22 | 30 | Lunotto termico |
23 | 30 | Riscaldamento |
24 | – | Non utilizzato |
25 | 10 | Radio |
26 | 15 | Fusibile nell’abitacolo |
Fusibili del vano anteriore
Fusibile | Amp [A] | Descrizione |
1 | – | Non utilizzato |
2 | 30 | Fusibile interno |
3 | 40 | Motore elettrico |
4 | 40 | Ventola del radiatore |
5 | 40 | Alzacristalli elettrici |
6 | 30 | Pompa per vuoto |
7 | 15 | Centralina della batteria principale |
8 | 15 | Terzo semaforo |
9 | 15 | Fari fendinebbia anteriori |
10 | 15 | Pompa dell’acqua |
11 | 10 | Caricabatterie di bordo |
12 | 10 | Lampo di direzione |
13 | 10 | Corno |
14 | 10 | Luci di marcia diurna |
15 | 15 | Ventola della batteria |
16 | 10 | Compressore aria condizionata |
17 | 20 | Fari anabbaglianti a destra |
18 | 20 | Fari inclinati verso sinistra, regolatori dei fari |
19 | 10 | Semaforo a destra |
20 | 10 | Semaforo a sinistra |
