Peugeot Partner VU (2008-2011) – Scatola dei fusibili
Peugeot Partner VU (2008-2011) – Schema della scatola dei fusibili
Anno di produzione: 2008, 2009, 2010, 2011.
Fusibile dell’accendino (presa di corrente) nel Peugeot Partner VU (2008-2011). Il fusibile 9 si trova nella scatola dei fusibili del quadro strumenti.

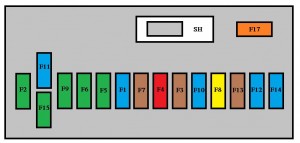

Fusibili della console
No. | Amp [A] | Descrizione |
1 | 15 | Tergicristallo posteriore |
2 | – | Prenotazione |
3 | 5 | Airbag |
4 | 10 | Aria condizionata;
Presa diagnostica; Controllo dello specchio; Cablaggio dei fari. |
5 | 30 | Alzacristalli elettrici |
6 | 30 | Castelli |
7 | 5 | Plafoniera posteriore;
Luci di lettura della mappa anteriore; Console sul tetto. |
8 | 20 | Apparecchiature audio;
Caricatore CD; Display, Rilevamento della bassa pressione degli pneumatici; Allarme e sirena. |
9 | 30 | Presa anteriore e posteriore da 12 volt |
10 | 15 | Colonna centrale |
11 | 15 | Interruttore di accensione a bassa corrente |
12 | 15 | Sensore di pioggia e luce;
Airbag. |
13 | 5 | Cruscotto |
14 | 15 | Assistenza al parcheggio;
Controllo automatico della climatizzazione; Kit vivavoce. |
15 | 30 | Castelli |
16 | – | Prenotazione |
17 | 40 | Specchio retrovisore/sbrinatore |
Fusibili nell’abitacolo
No. | Amp [A] | Descrizione |
F1 | – | Prenotazione |
F2 | 20 | Sedili riscaldati |
F3 | – | Prenotazione |
F4 | 15 | Corriere dello specchio pieghevole |
F5 | 15 | Relè della presa dell’unità di raffreddamento |
Fusibili per rimorchio / gancio di traino / carrozzieri / ponte
No. | Amp [A] | Descrizione |
1 | 15 | Prenotazione |
2 | 15 | Accensione;
Relè di funzionamento del generatore. |
3 | 15 | Alimentazione del rimorchio a 12 volt. |
4 | 15 | Fornitura permanente di modificatori |
5 | 40 | Luci di emergenza |

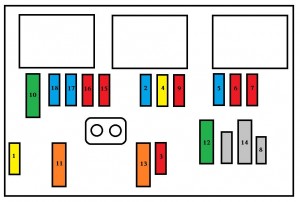

Fusibili sotto il cofano
No. | Amp [A] | Descrizione |
1 | 20 | Gestione del motore |
2 | 15 | Corno |
3 | 10 | Pompa di lavaggio anteriore e posteriore |
4 | 20 | Pompa lavafari |
5 | 15 | Componenti del motore |
6 | 10 | Sensore angolo di sterzata, ESP |
7 | 10 | Interruttore del freno, interruttore della frizione |
8 | 25 | Avviamento |
9 | 10 | Motore dei fari;
unità di gestione dei parcheggi. |
10 | 30 | Componenti del motore |
11 | 40 | Prenotazione |
12 | 30 | Pulitori |
13 | 40 | Interfaccia del sistema incorporato |
14 | 30 | Pompa |
15 | 10 | Semaforo a destra |
16 | 10 | Semaforo a sinistra |
17 | 15 | Lampada subacquea a destra |
18 | 15 | Proiettore anabbagliante a sinistra |
