Seat Ibiza (2013-2015) – Scatola dei fusibili
Seat Ibiza – Schema della scatola dei fusibili
Anno di fabbricazione: 2013, 2014, 2015.
Fusibile dell’accendisigari (presa di corrente) su Seat Ibiza Il fusibile 40 si trova nella scatola dei fusibili del quadro strumenti.
| Colore | Ampere [A] |
|---|---|
| Grigio | 2 |
| Viola | 3 |
| Marrone chiaro | 5 |
| Marrone | 7,5 |
| Rosso | 10 |
| Blu | 15 |
| Giallo | 20 |
| Bianco o trasparente | 25 |
| Verde | 30 |
| Arancione | 40 |
Posizione dei fusibili

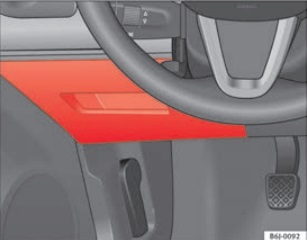

I fusibili nell’abitacolo si trovano sul lato sinistro del cruscotto.
Vano motore: coperchio della scatola dei fusibili
Diagrammi dei fusibili
Fusibili sul lato sinistro del cruscotto
| No. | Descrizione | Ampere [A] |
| 1 | Servosterzo;
Funzionamento del motore. |
7,5 |
| 2 | Diagnostica;
Riscaldamento; Aria condizionata; Climatronic; Specchio elettrico antiriflesso; Navigatore; Pressostato dell’aria condizionata; Ventilatore dell’aria condizionata; Unità di controllo AFS; Staffetta di ritorno a casa; Produttore di suoni. |
10 |
| 3 | Controllore del motore a benzina;
Misuratore di portata; Controllore del motore diesel; Bobine di relè; Funzionamento del motore; Controllore del carburante bi-turbo. |
5 |
| 4 | Interruttore ABS;
ESP (sensore di sterzo); Leva di illuminazione. |
10 |
| 5 | Luce di retromarcia;
Ugelli di riscaldamento. |
10 |
| 6 | Cruscotto | 5 |
| 7 | Fendinebbia posteriore | 5 |
| 8 | – | – |
| 9 | Leva del faro | 10 |
| 10 | Leva dei fari;
Frizione (benzina); Freni (tutti). |
5 |
| 11 | Unità di controllo airbag | 5 |
| 12 | Leva del cambio automatico/
Fari. |
10 |
| 13 | Controllo dello specchio esterno | 5 |
| 14 | Proiettore sinistro AFS | 15 |
| 15 | Faro destro AFS | 15 |
| 16 | – | – |
| 17 | Illuminazione della targa;
Dimmer; Spia luminosa laterale. |
5 |
| 18 | Resistore | 5 |
| 19 | Unità di controllo elettronico | 5 |
| 20 | Indicatori di direzione | 15 |
| 21 | Controllo dell’illuminazione;
Cruscotto. |
5 |
| 22 | Unità di controllo elettronico;
Specchietti riscaldati. |
5 |
| 23 | Modulo di iniezione del motore;
Sensore pioggia; Leva del cambio; Relè di avviamento. |
7,5 |
| 24 | Illuminazione del vano portaoggetti;
Illuminazione di avvio; Illuminazione interna. |
10 |
| 25 | Assistenza al parcheggio | 5 |
| 26 | Gancio di traino | |
| 27 | – | – |
| 28 | Sonda lambda | 10 |
| 29 | Alimentazione del motore | 20 |
| 30 | Funzionamento del motore a benzina | 10 |
| 31 | Funzionamento del motore a benzina;
Candelette; Bobina del relè; Elettroventilatore bi-turbo. |
10 |
| 32 | Unità di controllo del motore | 15 |
| 33 | Fornitura dell’interruttore della frizione;
Relè di riscaldamento; Servosensore. |
5 |
| 34 | Unità di controllo del carburante;
Alimentazione del motore bi-turbo. |
15 |
| 35 | – | – |
| 36 | Semaforo a destra | 10 |
| 37 | Semaforo a sinistra | 10 |
| 38 | Motore elettrico del ventilatore | 30 |
| 39 | – | – |
| 40 | Ingresso 12 V;
Accendino. |
15 |
| 41 | Controller per i sedili riscaldati;
Portabicchieri. |
25 |
| 42 | Corno | 20 |
| 43 | Tetto panoramico | 30 |
| 44 | Pulitori | 20 |
| 45 | Lunotto termico | 20 |
| 46 | Radio;
Telefono VDA; Bluetooth; Comandi sul piantone dello sterzo. |
20 |
| 47 | Climatronic | 5 |
| 48 | Unità di interblocco | 25 |
| 49 | Parabrezza elettrico | 30 |
| 50 | Alzacristalli posteriori elettrici | 30 |
| 51 | Controllore del cambio automatico | 30 |
| 52 | Sensore di allarme/volume | 15 |
| 53 | Pompa elettrocinetica a relè;
Unità di controllo del carburante bi-turbo. |
15 |
| 54 | Inversione di marcia leggera per il cambio automatico;
Fendinebbia. |
15 |
| 55 | Trasformatore su | 15 |
| 56 | Tergicristallo posteriore | 10 |
| 57 | Fari anabbaglianti (lato destro) | 15 |
| 58 | Proiettore anabbagliante (lato sinistro) | 15 |
Fusibili sotto il volante nel supporto del relè
Fusibili PTC
| No. | Descrizione | Ampere [A] |
| 1 | Riscaldamento elettrico supplementare ad aria | 40 |
| 2 | Riscaldamento elettrico supplementare ad aria | 40 |
| 3 | Riscaldamento elettrico supplementare ad aria | 40 |
Fusibili AUX 1
| No. | Descrizione | Ampere [A] |
| 1 | Travi anabbaglianti (lato sinistro) | 15 |
| 2 | Fari anabbaglianti (lato destro) | 15 |
| 3 | Pompa lavafari | 20 |
Fusibili AUX 3
| No. | Descrizione | Ampere [A] |
| 1 | Unità di controllo del rimorchio | 15 |
| 2 | Unità di controllo del rimorchio | 20 |
| 3 | Unità di controllo del rimorchio | 20 |

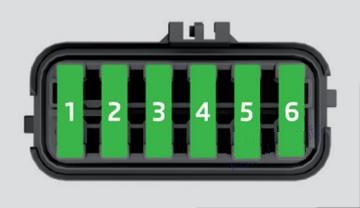

Fusibili nel vano motore sopra la batteria
Fusibili non metallici
| No. | Descrizione | Ampere [A] |
| 1 | Unità ABS | 25 |
| 2 | Riscaldatore elettrico;
Ventilatore dell’aria condizionata. |
30 |
| 3 | Ventilatore climatico | 5 |
| 4 | Unità ABS | 10 |
| 5 | Unità di controllo elettronico | 5 |
| 6 | Modulo di iniezione | 5 |
