Skoda Citigo iV (2020-2021) – Scatola dei fusibili

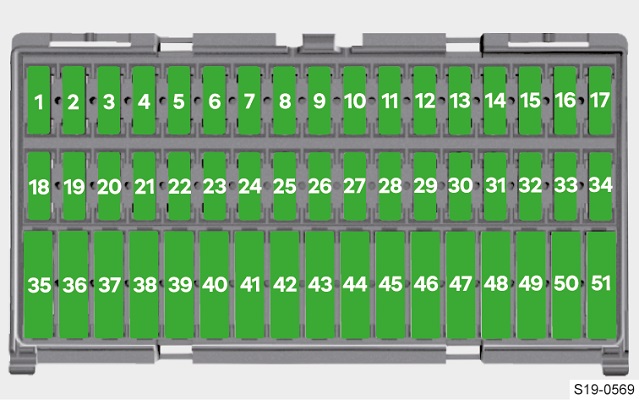

Skoda Citigo iV – Schema della scatola dei fusibili
Anno di fabbricazione: 2020, 2021.
Fusibili dell’accendisigari (presa di corrente) in Skoda Citigo iV sono i fusibili 36 nella scatola dei fusibili nell’abitacolo (sotto il volante).
2020

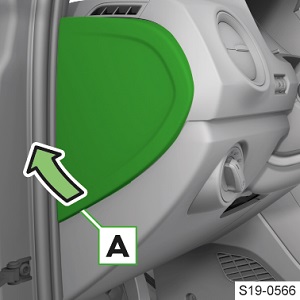

Fusibili nel cruscotto
Numero |
Descrizione |
---|---|
1 |
Set di indicatori; Sistema di gestione del motore. |
2 |
Batteria ad alta tensione; Connessione diagnostica; Aria condizionata. |
3 |
Non utilizzato |
4 |
Non utilizzato |
5 |
Leva di comando sotto il volante (cruise control, luci); Sistema di controllo della potenza a bordo. |
6 |
Regolazione elettrica degli specchietti retrovisori esterni; Interruttore della luce; Luci. |
7 |
Sistema di controllo del motore |
8 |
Ricarica della batteria ad alta tensione; Leve del cambio; Booster del freno; Sistema di controllo della trazione. |
9 |
Airbag; Interruttore di accensione per la disattivazione dell’airbag del passeggero. |
10 |
Sistema di assistenza al parcheggio |
11 |
Telecamera anteriore per sistemi di assistenza |
12 |
Non utilizzato |
13 |
Non utilizzato |
14 |
Tergicristallo posteriore |
15 |
Interruttore della luce |
16 |
Servosterzo, blocco dell’accensione |
17 |
Leva di comando sotto il volante (tergicristallo, tergicristallo) |
18 |
Carica della batteria ad alta tensione |
19 |
Non utilizzato |
20 |
ESC; Leva di comando sotto il volante. |
21 |
Non utilizzato |
22 |
Non utilizzato |
23 |
Sistema di controllo del motore |
24 |
Leva di comando sotto il volante (abbaglianti) |
25 |
Lavacristalli e lavalunotto |
26 |
Quadro strumenti, relè principale |
27 |
Illuminazione interna |
28 |
Connettore diagnostico |
29 |
Componenti elettronici |
30 |
Specchietti retrovisori esterni riscaldati |
31 |
Ventola del radiatore |
32 |
Indicatori di direzione e luce del freno; Luci diurne. |
33 |
Non utilizzato |
34 |
Non utilizzato |
35 |
Non utilizzato |
36 |
Presa da 12 V |
37 |
Non utilizzato |
38 |
Dispositivo di informazione e intrattenimento |
39 |
Non utilizzato |
40 |
Sistema di controllo del motore |
41 |
Chiusura centralizzata |
42 |
Pompe per acqua |
43 |
Riscaldamento dei sedili anteriori, componenti elettrici |
44 |
Batteria ad alta tensione |
45 |
Interruttore della luce |
46 |
Riscaldamento del lunotto posteriore |
47 |
Alzacristalli elettrici lato passeggero |
48 |
Segnale acustico |
49 |
Tergicristalli anteriori |
50 |
Luce di retromarcia; Accendere le luci. |
51 |
Alzacristalli elettrico lato guida |
Numero |
Descrizione |
---|---|
1 |
Elettronica dei sistemi informativi |
2 |
Sistema frenante |
3 |
Blocco per la rimozione della chiave di accensione |
4 |
Riscaldamento |
5 |
Aria condizionata |
6 |
Arresto del servizio del sistema di tensione |
7 |
Aria condizionata |
8 |
Caricare la batteria ad alta tensione; Leve del cambio; Sensore pioggia per le luci. |
9 |
Faro |
10 |
Faro |
11 |
Riscaldatore per parabrezza |
12 |
Riscaldamento del parabrezza |

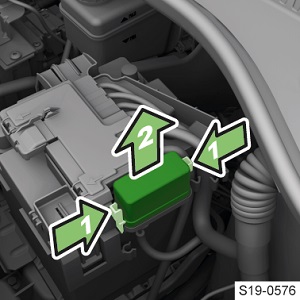

Fusibili nel vano motore
Numero |
Descrizione |
---|---|
1 |
Sistema di assistenza ESC |
2 |
Booster del freno |
3 |
Leva di comando sotto il volante |
4 |
Sistema di assistenza ESC |
5 |
Batteria da 12 V |
6 |
Accensione, avvio |
2021
Fusibili nel cruscotto
Numero |
Descrizione |
---|---|
1 |
Set di indicatori; Sistema di gestione del motore. |
2 |
Batteria ad alta tensione; Connessione diagnostica. |
3 |
Non utilizzato |
4 |
Non utilizzato |
5 |
Leva di comando sotto il volante (cruise control, luci); Sistema di controllo della potenza a bordo. |
6 |
Regolazione elettrica degli specchietti retrovisori esterni; Regolazione della portata della luce. |
7 |
Sistema di controllo del motore |
8 |
Caricare la batteria ad alta tensione; Leve del cambio; Booster del freno; Sistema di controllo della trazione. |
9 |
Airbag; Interruttore di accensione per la disattivazione dell’airbag del passeggero. |
10 |
Sistema di assistenza al parcheggio |
11 |
Telecamera anteriore per sistemi di assistenza |
12 |
Non utilizzato |
13 |
Non utilizzato |
14 |
Tergicristallo posteriore |
15 |
Interruttore della luce |
16 |
Servosterzo; Blocco dell’accensione. |
17 |
Leva di comando sotto il volante (tergicristallo, tergicristallo) |
18 |
Carica della batteria ad alta tensione |
19 |
Non utilizzato |
20 |
ESC; Leva di comando sotto il volante. |
21 |
Non utilizzato |
22 |
Non utilizzato |
23 |
sistema di controllo del motore |
24 |
Leva di comando sotto il volante (abbaglianti) |
25 |
lavavetri e lavacristalli |
26 |
Quadro strumenti, relè principale |
27 |
Illuminazione interna |
28 |
Connettore diagnostico |
29 |
Componenti elettronici |
30 |
Riscaldamento degli specchietti retrovisori esterni |
31 |
Ventola del radiatore |
32 |
Indicatori di direzione e luce del freno; Luci diurne. |
33 |
Non utilizzato |
34 |
Non utilizzato |
35 |
Non utilizzato |
36 |
Presa da 12 V |
37 |
Non utilizzato |
38 |
Dispositivo di informazione e intrattenimento |
39 |
Non utilizzato |
40 |
Sistema di controllo del motore |
41 |
Chiusura centralizzata |
42 |
Pompe per acqua |
43 |
Riscaldamento dei sedili anteriori, componenti elettrici |
44 |
Batteria ad alta tensione |
45 |
Interruttore della luce |
46 |
Riscaldamento del lunotto posteriore |
47 |
Alzacristalli elettrici lato passeggero |
48 |
Segnale acustico |
49 |
Tergicristalli anteriori |
50 |
Luce di retromarcia; Accendere le luci. |
51 |
Alzacristalli elettrico lato guida |
Numero |
Descrizione |
---|---|
1 |
Elettronica dei sistemi informativi |
2 |
Sistema frenante |
3 |
Meccanismo di bloccaggio per estrarre la chiave dall’accensione |
4 |
Riscaldamento |
5 |
Aria condizionata |
6 |
Arresto del servizio del sistema di tensione |
7 |
Aria condizionata |
8 |
Ricarica della batteria ad alta tensione; Leve del cambio; Sensore pioggia per le luci. |
9 |
Faro |
10 |
Faro |
11 |
Riscaldamento del parabrezza |
12 |
Riscaldatore per parabrezza |
Fusibili nel vano motore
Numero |
Descrizione |
---|---|
1 |
Sistema di assistenza ESC |
2 |
Booster del freno |
3 |
Leva di comando sotto il volante |
4 |
Sistema di assistenza ESC |
5 |
Batteria da 12 V |
6 |
Accensione, avvio |
