Smart City Coupé (2002-2007) – scatola dei fusibili
Smart City Coupé (2002-2007) – Schema della scatola dei fusibili
Anno di produzione: 2002, 2003, 2004, 2005, 2006, 2007.
Fusibile dell’accendino (presa elettrica) nella Smart City Coupé (2002-2007). Il fusibile 12 è nella scatola dei fusibili.

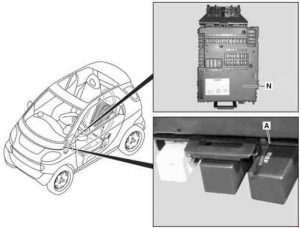

Scatola dei fusibili – posizione
N – Scatola portafusibili
A – Relè

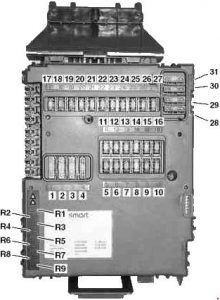

Scatola dei fusibili
No. | Descrizione | [A] |
1 | Avviamento | 25 |
2 | Tergicristallo, pompa lavavetro | 20 |
3 | Riscaldatore a ventola Sedili riscaldati, solo con sedili riscaldati |
20 |
4 | Finestrino elettrico sinistro/destro | 30 |
5 | Anabbaglianti, abbaglianti, fendinebbia anteriori, luci posteriori, luci di retromarcia | 7,5 |
6 | Lampada da terra/luce posteriore destra, luce targa Luce d’ingombro laterale destra, solo Canada |
7,5 |
7 | Piede sinistro / luce di parcheggio posteriore Luce d’ingombro laterale sinistra, solo Canada |
7,5 |
8 | Relè motore principale, circuito 87/3 | 20 |
9 | Relè motore principale, circuito 87/2 | 10 |
10 | Relè motore principale, circuito 87/1 | 15 |
11 | Quadro strumenti, console di sicurezza, connettore Horn data link, solo con volante sportivo in pelle con sistema di commutazione al volante | 7,5 |
12 | Radio CD, luce interna | 15 |
13 | Fendinebbia anteriore | 15 |
14 | Unità di controllo ESP | 25 |
15 | Motore del ventilatore Compressore aria di carica A/C, solo con sistema A/C Plus |
15 |
16 | Pompa del carburante elettrica | 10 |
17 | Tergilunotto (fortwo coupé) | 15 |
18 | Unità di controllo ESP, unità di controllo dei sistemi di sicurezza | 7,5 |
19 | Specchietti retrovisori esterni regolabili, solo con specchietti retrovisori esterni regolabili elettricamente e riscaldati | 7,5 |
20 | Radio, quadro strumenti, contagiri, connettore data link, caricatore CD con luce di retromarcia | 15 |
21 | Presa interna Accendisigari, solo con il kit per fumatori |
15 |
22 | Fascio di luce a destra | 7,5 |
23 | Fascio di luce a sinistra | 7,5 |
24 | Semaforo a destra | 7,5 |
25 | Spia luminosa degli abbaglianti a sinistra, spia luminosa degli abbaglianti | 7,5 |
26 | Luci di stop | 15 |
27 | Unità elettronica di controllo motore MEG, unità di controllo motore EDG | 7,5 |
28 | Riscaldatore del lunotto (fortwo coupé), motore della ventola di raffreddamento | 30 |
29 | Morbido tetto (fortwo cabrio)
Tetto scorrevole elettrico in vetro (dal modello 2005) |
30 |
30 | Unità di controllo elettronico del modulo della leva del cambio | 40 |
31 | Clacson, chiusura centralizzata, apertura a distanza del cofano del bagagliaio | 30 |
R1 | Tetto scorrevole elettrico in vetro (fino al modello 2004) | 15 |
R2 | Unità di controllo multifunzione, solo per il Canada | 5 |
R3 | vuoto | – |
R4 | vuoto | – |
R5 | Unità di controllo multifunzione, solo per il Canada | 15 |
R6 | vuoto | – |
R7 | vuoto | – |
R8 | Capote (fortwo cabrio) | 25 |
R9 | Sedili riscaldati | 25 |

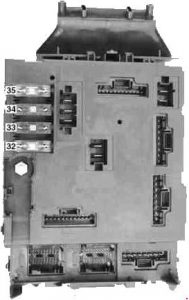

Scatola dei fusibili (posteriore)
No. | Descrizione | [A] |
32 | Pompa di iniezione dell’aria secondaria (controllo delle emissioni) | 30 |
33 | Interruttore di accensione | 50 |
34 | Unità di controllo ESP (N47-5) | 50 |
35 | Unità di controllo del servosterzo (N68) | 30 |

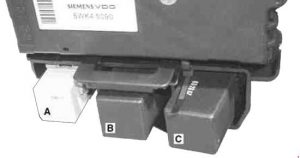

Relè
No. | Relè |
A | Relè luce nebbia |
B | Comando del sedile riscaldato a sinistra |
C | Comando per il sedile riscaldato a destra |
