Subaru Outback (2010-2012) – Scatola dei fusibili
Subaru Outback (2010-2012) – Schema della scatola dei fusibili
Anno di fabbricazione: 2010, 2011, 2012.
Fusibili Accendisigari (presa) su Subaru Outback (2010-2012) È dei fusibili 13 e 20 nella scatola dei fusibili del quadro strumenti.
Pannello dei fusibili situato nell’abitacolo
| No. | Ampere [A] | Descrizione |
| 1 | 15 | Gancio di traino |
| 2 | 20 | Alzacristalli elettrici posteriori (lato sinistro) |
| 3 | 20 | Finestrino elettrico (lato guida) |
| 4 | 7,5 | Sistema di navigazione;
Sbrinatore del parabrezza anteriore; Tetto apribile. |
| 5 | 7,5 | Misuratore combinato |
| 6 | 7,5 | Specchietti retrovisori con telecomando |
| 7 | 7,5 | Unità integrata |
| 8 | 15 | Tenere la luce |
| 9 | 15 | Relè riscaldamento sedili Sedile |
| 10 | 7,5 | Alimentazione (batteria) |
| 11 | 7,5 | Attivazione del segnale di azionamento |
| 12 | 15 | Unità integrata;
Cambio automatico. |
| 13 | 20 | Presa di corrente |
| 14 | – | – |
| 15 | 20 | Alzacristalli elettrici posteriori (lato destro) |
| 16 | – | – |
| 17 | 15 | Sbrinatore del parabrezza anteriore |
| 18 | 7,5 | Luce di backup |
| 19 | 7,5 | Freno di stazionamento elettronico;
Unità del sistema Hill Holder. |
| 20 | 10 | Presa di corrente accessoria |
| 21 | 7,5 | Relè di avviamento |
| 22 | 15 | Aria condizionata |
| 23 | – | – |
| 24 | 15 | Audio, sistema di navigazione |
| 25 | 15 | Sistema airbag SRS |
| 26 | 7,5 | Ventilatore principale |
| 27 | 30 | Relè di alimentazione dei finestrini |
| 28 | – | – |
| 29 | 20 | Finestrino elettrico (lato passeggero) |
| 30 | – | – |
| 31 | 7,5 | Climatizzatore automatico |
| 32 | – | – |
| 33 | 7,5 | ABS;
Componente di controllo della dinamica del veicolo; Servosterzo. |

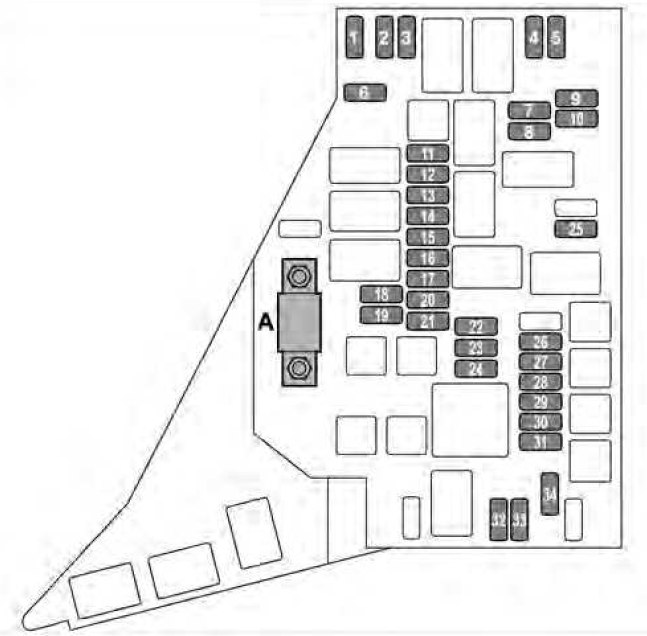

Pannello dei fusibili situato nel vano motore
| No. | Ampere [A] | Descrizione |
| 1 | 7,5 | Unità di controllo CVT |
| 2 | 7,5 | Corno basso |
| 3 | 7,5 | Corno alto |
| 4 | 15 | Fascio anabbagliante (lato destro) |
| 5 | 15 | Lampada anabbagliante (lato sinistro) |
| 6 | 20 | Pompa del carburante |
| 7 | 10 | Luci di marcia (lato sinistro) |
| 8 | 10 | Luci di marcia (lato destro) |
| 9 | 20 | Unità di controllo della trasmissione a variazione continua |
| 10 | 7,5 | Alternatore |
| 11 | 20 | Tetto apribile |
| 12 | 7,5 | Unità di controllo del motore |
| 13 | 15 | Unità di controllo del motore |
| 14 | 15 | Bobina di accensione |
| 15 | 15 | Unità di controllo del motore |
| 16 | 15 | Unità di controllo del motore |
| 17 | 15 | Unità di controllo del cambio automatico |
| 18 | 10 | Illuminazione |
| 19 | 10 | Luce combinata posteriore |
| 20 | 15 | Indicatori di direzione e luci di emergenza (unità di controllo della carrozzeria) |
| 21 | 20 | Blocco porta (unità di controllo della carrozzeria) |
| 22 | 15 | Tergicristallo posteriore, lavacristallo posteriore |
| 23 | 10 | Lavatrice anteriore Anteriore |
| 24 | 30 | Tergicristallo anteriore |
| 25 | 25 | Defangatore del lunotto;
Riscaldatore a specchio; Sbrinatore del parabrezza anteriore. |
| 26 | 15 | I fan |
| 27 | 15 | I fan |
| 28 | 25 | Unità audio |
| 29 | 25 | Ventilatore ausiliario |
| 30 | 25 | Ventilatore principale |
| 31 | 30 | Unità di controllo dell’ABS/della dinamica del veicolo |
| 32 | 10 | Fendinebbia (lato destro) |
| 33 | 10 | Fendinebbia (lato sinistro) |
| 34 | 10 | Riserva (unità di controllo della carrozzeria) |
| A | Fusibile principale | |
