Subaru WRX (2015-2017) – Scatola dei fusibili
Subaru WRX (2015-2017) – Schema della scatola dei fusibili
Anno di fabbricazione: 2015, 2016, 2017.
Fusibili Accendisigari (presa) nella Subaru Impreza Il fusibile 4 si trova nella scatola dei fusibili del quadro strumenti.

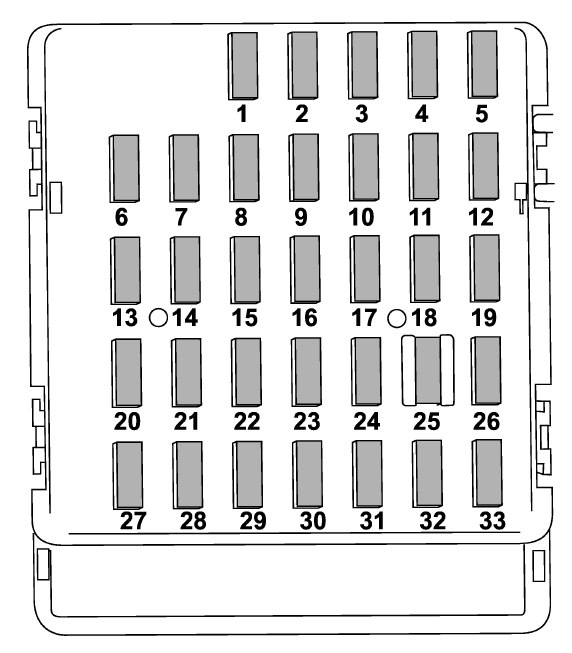

Pannello strumenti
| No. | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 20 | (Non disponibile) |
| 2 | 7,5 | Contatore combinato |
| 3 | 15 | Serratura della porta |
| 4 | 10 | Relè sbrinamento tergicristalli anteriori |
| 5 | – | – |
| 6 | 7,5 | Specchietti retrovisori con telecomando;
Relè del riscaldamento dei sedili. |
| 7 | 10 | Contatore combinato;
Unità integrata. |
| 8 | 7,5 | Luce di stop |
| 9 | 7,5 | Sbrinatore del parabrezza anteriore |
| 10 | 7,5 | Alimentazione (batteria) |
| 11 | 7,5 | Interruttore di segnale dell’unità |
| 12 | 15 | Unità di controllo della trasmissione;
Unità di controllo del motore; Unità integrata. |
| 13 | 20 | Presa di corrente accessoria (console centrale) |
| 14 | 10 | Luce di parcheggio;
Fanale posteriore; Luce combinata posteriore. |
| 15 | 10 | Luce di partenza;
Unità di ingresso senza chiave. |
| 16 | 7,5 | Illuminazione |
| 17 | 15 | Scaldasedili |
| 18 | 10 | Luce di backup |
| 19 | – | Luci di marcia diurna |
| 20 | 10 | Presa di corrente accessoria (cruscotto) |
| 21 | 7,5 | Relè di avviamento |
| 22 | 10 | Aria condizionata;
Solenoide del relè dello sbrinatore del lunotto. |
| 23 | – | – |
| 24 | 10 | Unità audio;
Sistema di navigazione (se in dotazione). |
| 25 | 15 | Sistema airbag SRS |
| 26 | 7,5 | Relè di alimentazione dei finestrini;
Relè della ventola del radiatore principale. |
| 27 | 15 | I fan |
| 28 | 15 | I fan |
| 29 | 10 | Fari fendinebbia |
| 30 | – | – |
| 31 | 7,5 | Climatizzatore automatico;
Unità integrata. |
| 32 | 7,5 | Interruttore della frizione;
Unità di controllo del bloccaggio del volante. |
| 33 | 7,5 | Unità di controllo della dinamica del veicolo |
Vano motore (STI)
| No. | Ampere [A] | Descrizione |
|---|---|---|
| A | Fusibile principale | |
| 1 | 30 | Unità ABS;
Unità di controllo della dinamica del veicolo. |
| 2 | 25 | Ventola principale (ventola di raffreddamento) |
| 3 | 25 | Ventola ausiliaria (ventola di raffreddamento) |
| 4 | – | – |
| 5 | 25 | Audio |
| 6 | 30 | Faro (anabbagliante) |
| 7 | 15 | Faro (abbagliante) |
| 8 | 20 | Prenotazione |
| 9 | 15 | Corno |
| 10 | 25 | Defangatore del lunotto;
Riscaldamento a specchio. |
| 11 | 15 | Pompa del carburante |
| 12 | 10 | Unità di controllo della trasmissione |
| 13 | 7,5 | Unità di controllo del motore |
| 14 | 15 | Accensione delle luci di segnalazione e di emergenza |
| 15 | 15 | Relè e illuminazione posteriore |
| 16 | 7,5 | Alternatore |
| 17 | – | – |
| 18 | 20 | Iniettori |
| 19 | 15 | Faro (anabbagliante – destro) |
| 20 | 15 | Faro (anabbagliante – sinistro) |
| 21 | 10 | Valvola combinata aria secondaria |
Vano motore (STI)
| Fusibile | Ampere [A] | Descrizione |
|---|---|---|
| A | Fusibile principale | |
| 1 | 30 | Unità ABS;
Unità di controllo della dinamica del veicolo. |
| 2 | 25 | Ventola principale (ventola di raffreddamento) |
| 3 | 25 | Ventola ausiliaria (ventola di raffreddamento) |
| 4 | – | – |
| 5 | 25 | Audio |
| 6 | 30 | Faro (anabbagliante) |
| 7 | 15 | Faro (abbagliante) |
| 8 | 20 | Prenotazione |
| 9 | 15 | Corno |
| 10 | 25 | Defangatore del lunotto;
Riscaldamento a specchio. |
| 11 | 15 | Pompa del carburante |
| 12 | 20 | Unità di controllo della trasmissione |
| 13 | 7,5 | Unità di controllo del motore |
| 14 | 15 | Accensione delle luci di segnalazione e di emergenza |
| 15 | 15 | Relè e illuminazione posteriore |
| 16 | 7,5 | Alternatore |
| 17 | – | |
| 18 | 20 | Iniettori |
| 19 | 15 | Faro (anabbagliante – destro) |
| 20 | 15 | Faro (anabbagliante – sinistro) |
