Suzuki Swift (2017-2019…) – scatola dei fusibili
Suzuki Swift (2017-2019…) – Schema della scatola dei fusibili
Anno di fabbricazione: 2017, 2018, 2019.
Fusibile dell’accendisigari (presa di corrente) su Suzuki Swift Il fusibile numero 32 “ACC2” si trova nella scatola dei fusibili sul quadro strumenti.
Scatola dei fusibili dell’abitacolo
Posizione della scatola dei fusibili
La scatola dei fusibili si trova sotto il quadro strumenti (lato sinistro).

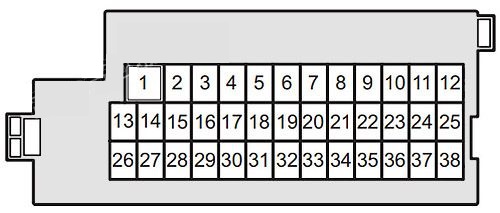

Schema della scatola dei fusibili
Assegnazione dei fusibili nel quadro strumenti
| No. | Nome | Ampere [A] | Descrizione |
|---|---|---|---|
| 1 | P/N | 30A | Fornitura di finestre |
| 2 | MTR | 10 A | Contatore |
| 3 | IG | 15A | Accensione |
| 4 | IG1 IG2 | 5A | Servosterzo |
| 5 | MAIUSCOLO | 20A | Non utilizzato |
| 6 | S/N | 20A | Non utilizzato |
| 7 | – | – | Non utilizzato |
| 8 | D/L | 20A | Blocco della porta |
| 9 | STL | 15A | Blocco del volante |
| 10 | HAZ | 10 A | Luci di emergenza |
| 11 | A-STOP | 5A | Controllore del motore |
| 12 | RR FOG | 10 A | Fendinebbia posteriore |
| 13 | ABS | 5A | ABS/ESP |
| 14 | Y/H | 15A | Riscaldamento dei sedili |
| 15 | IG1 IG3 | 5A | Macchina fotografica |
| 16 | CUPOLA2 | 10 A | Luce interna |
| 17 | CUPOLA | 5A | Contatore |
| 18 | RADIO | 15A | Radio |
| 19 | CONT | 5A | Non utilizzato |
| 20 | CHIAVE2 | 5A | Interruttore di accensione |
| 21 | P/WT | 20 anni | Funzione timer per alzacristalli elettrici |
| 22 | CHIAVE | 5A | Interruttore di accensione |
| 23 | CORNO | 15A | Corno |
| 24 | CODA | 5A | Luce posteriore sinistra (con sistema di illuminazione automatica) |
| 25 | CODA | 10 A | Luce posteriore destra e sinistra (senza sistema di illuminazione automatica) Luce posteriore destra (con sistema di illuminazione automatica) |
| 26 | A/B | 10 A | Airbag |
| 27 | SIG IG1 | 10 A | Arresto al minimo o BCM |
| 28 | INDIETRO | 10 A | Illuminazione di sfondo |
| 29 | ACC3 | 5A | Non utilizzato |
| 30 | DEF RR | 20A | Fendinebbia posteriore |
| 31 | MRR HTR | 10 A | Specchietti retrovisori esterni riscaldati |
| 32 | ACC2 | 15A | Presa per accessori |
| 33 | ACC | 5A | Radio |
| 34 | WIP | 10 A | Tergicristallo posteriore |
| 35 | SIG IG2 | 5A | I fan |
| 36 | LAVAGGIO | 15A | Motore della lavatrice |
| 37 | FR WIP | 25A | Tergicristallo anteriore |
| 38 | STOP | 10 A | Luce del freno |
Scatola dei fusibili nel vano motore

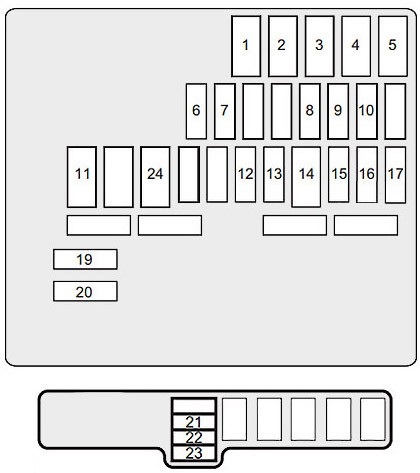

Schema della scatola dei fusibili
Assegnazione dei fusibili nel vano motore
| No. | Nome | Ampere [A] | Descrizione |
|---|---|---|---|
| 1 | ST | 30A | Avviamento |
| 2 | BLW | 30A | I fan |
| 3 | BTRY | 40A | Scatola relè n. 2 |
| 4 | ABS MOT | 40A | Motore ABS |
| 5 | IGN | 40A | Accensione |
| 6 | B/U | 30A | Riserva |
| 7 | TAB SUB | 30A | Batteria ausiliaria |
| 8 | ABS SOL | 25A | Elettrovalvola ABS |
| 9 | H/LL | 15A | Lampada frontale (sinistra) |
| 10 | H/LR | 15A | Faro (destra) |
| 11 | RDTR | 40A (1.0L) 30A (1,2L) |
Ventola del radiatore |
| 12 | FR FOG | 20A | Fendinebbia anteriore |
| 13 | CPRSR | 10 A | Compressore |
| 14 | IGN2 | 50A | Accensione 2 |
| 15 | T/M | 15A | Controllore HV/CVT |
| 16 | FI | 30A (1.0L) 15A (1,2L) |
Iniezione di carburante |
| 17 | F/P | 20A (1.0L) | Pompa del carburante |
| 17 | POMPA T/M | 15A (1,2L) | Pompa dell’olio elettrica |
| 18 | SIG ST | 5A | Controllore del motore |
| 19 | INJ DRV | 20A (1.0L) | Iniezione di carburante |
| 20 | FI | 10A (1.0L) | Iniezione di carburante |
| 21 | H/L HI | 25A | Lampada frontale |
| 22 | H/L HI R | 15A | Faro (destra) |
| 23 | H/L HI L | 15A | Lampada frontale (sinistra) |
| 24 | P/S | 60A | Servosterzo |
