Toyota 4Runner (2003) – scatola dei fusibili
Toyota 4Runner (2003) – scatola dei fusibili Schema della scatola dei fusibili
Anno di fabbricazione: 2003.
Fusibile dell’accendino (presa) su Toyota 4Runner (2003). Il fusibile 44 è nella scatola dei fusibili (tipo A).

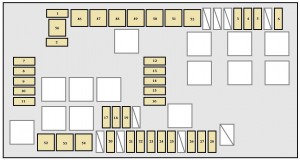

Vano motore

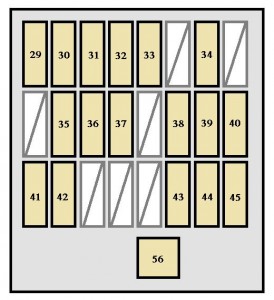

Cruscotto
Fusibile (tipo A)
| Fusibile | Amp [A] | Descrizione | |
| 1 | RICAMBI | 10 | Fusibile di riserva |
| 2 | RICAMBI | 15 | Fusibile di riserva |
| 3 | STOP | 10 | Luci di stop – posteriori;
Lampada di stop montata in altezza; Sistema di controllo del blocco del cambio; Sistema di controllo del bloccaggio anti-spostamento; Sistema di controllo della trazione (modelli a due ruote motrici); Sistema di controllo attivo della trazione (modelli a trazione integrale); Sistema di controllo dello slittamento del veicolo; Controllo delle sospensioni pneumatiche; Sistema di iniezione multiporta; Sistema di iniezione sequenziale multiporta; Controllore del freno del rimorchio; Luci di traino (luci posteriori). |
| 4 | AC115V INV | 15 | Inverter AC |
| 5 | FR FOG | 15 | Fari fendinebbia anteriori |
| 6 | OBD | 7,5 | Sistema di diagnostica di bordo |
| 7 | TESTA (LO RH) | 10 | Proiettore (anabbagliante) |
| 8 | TESTA (LO LH) | 10 | Faro sinistro (anabbagliante) |
| 9 | TESTA (HI RH) | 10 | Faro (abbagliante) |
| 10 | TESTA (HI LH) | 10 | Faro sinistro (abbagliante) |
| 11 | FEI N. 2 | 10 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta. |
| 12 | RISCALDATORE N.2 | 7,5 | Sistema di condizionamento dell’aria |
| 13 | AIRSUS N. 2 | 10 | Sospensione pneumatica posteriore regolabile in altezza |
| 14 | SCALDASEDIE | 25 | Scaldasedili |
| 15 | DEFOG | 30 | Defangatore del lunotto;
Sistema di iniezione multiporta; Sistema di iniezione sequenziale multiporta. |
| 16 | MIR HTR | 10 | Riscaldatore per specchietti retrovisori esterni |
| 17 | CUPOLA | 10 | Illuminazione interna;
Illuminazione personale; Sistema di controllo remoto senza fili; Illuminazione supplementare della porta; Sistema audio per i sedili posteriori; Misuratore e contatore; Luci di cortesia; Illuminazione del quadro strumenti; Illuminazione del pannello strumenti; Sistema di comunicazione multiplex. |
| 18 | RADIO N.1 | 20 | Sistema audio;
Sistema di navigazione. |
| 19 | ECU – B | 10 | Sistema frenante antibloccaggio;
Sistema di navigazione; Sistema di controllo della trazione (modelli a due ruote motrici); Sistema di controllo attivo della trazione (modelli a trazione integrale); Sistema di controllo dello slittamento del veicolo; Impianto di climatizzazione; Sistema di comunicazione multiplex; Sistema di deterrenza contro le rapine. |
| 20 | ALT-S | 7,5 | Sistema di ricarica |
| 21 | CORNO | 10 | Corno |
| 22 | RISCALDAMENTO A/F | 15 | Nessun circuito |
| 23 | TRN – HAZ | 15 | Indicatori di direzione, luci di emergenza |
| 24 | ETCS | 10 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta. |
| 25 | EFI | 25 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta. |
| 26 | DR / LCK | 20 | Sistema di chiusura elettrico |
| 27 | RIMORCHIO | 30 | Convertitore per rimorchi |
| 28 | RADIO N0.2 | 20 | Sistema di diffusione sonora |
| 29 | IGN | 10 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta; Sistema frenante antibloccaggio; Sistema di controllo della trazione (modelli a due ruote motrici); Sistema di controllo attivo della trazione (modelli a trazione integrale); Sistema di controllo dello slittamento del veicolo; Luce di stop; Contatore e indicatore. |
| 30 | SRS | 10 | Sistema airbag SRS |
| 31 | GOMMA | 7,5 | Contabile e contatore |
| 32 | STA N.2 | 7,5 | Sistema di iniezione multiporta;
Sistema di iniezione sequenziale multiporta. |
| 33 | FR WIP – WSH | 30 | Tergicristalli e lavacristalli |
| 34 | 4WD | 20 | Sistema di controllo della trazione integrale |
| 35 | DP / SEAT | 30 | Sedile del conducente con servosterzo |
| 36 | P/SEDILE | 30 | Sedile passeggero ad azionamento elettrico |
| 37 | USCITA PWR | 15 | Prese elettriche |
| 38 | RR WSH | 15 | Lavavetri posteriore;
Sistema di comunicazione multiplex. |
| 39 | ECU – IG | 10 | Sistema di controllo del blocco del cambio;
Alzacristalli elettrici; Sistema frenante antibloccaggio; Sistema di controllo della trazione (modelli a due ruote motrici); Sistema di controllo attivo della trazione (modelli a trazione integrale); Sistema di controllo dello slittamento del veicolo; Tetto apribile elettrico; Sistema di comunicazione multiplex; Sistema di deterrenza contro le rapine; Sospensione pneumatica posteriore con controllo dell’altezza. |
| 40 | IG1 | 10 | Sistema frenante antibloccaggio;
Sistema di controllo della trazione (modelli a due ruote motrici); Sistema di controllo attivo della trazione (modelli a trazione integrale); Sistema di controllo dello slittamento del veicolo; Impianto di climatizzazione; Sistema di ricarica; Defangatore del lunotto; Luci di retromarcia; Segnali di direzione; Luci di emergenza; Riscaldatori per sedili; Inverter CA; Controllo dell’illuminazione del quadro strumenti; Specchio retrovisore automatico antiriflesso; Sistema airbag SRS. |
| 41 | STA | 7,5 | Nessun circuito |
| 42 | SECU / CORNO | 10 | Sistema antifurto |
| 43 | CODA | 10 | Luci posteriori;
Illuminazione della targa; Luci di parcheggio; Controllo dell’illuminazione del quadro strumenti; Sistema di iniezione multiporta; Sistema di iniezione sequenziale multiporta; Luci del pannello strumenti; Misuratore e contatore; Illuminazione del box di coltivazione. |
| 44 | ACC | 7,5 | Prese di corrente;
Specchietti retrovisori interni; Sistema audio; Sistema di navigazione; Sistema audio per i sedili posteriori; Sistema di controllo del blocco del cambio; Illuminazione del pannello strumenti. |
| 45 | CIG | 10 | Nessun circuito |
Fusibili (tipo B)
| Fusibile | Amp [A] | Descrizione | |
| 46 | RISCALDATORE | 50 | Aria condizionata;
Tutti i componenti del fusibile “AC”. |
| 47 | ARIA | 50 | Sospensione pneumatica posteriore regolabile in altezza |
| 48 | AM1 | 50 | Tutti i componenti sui fusibili
“ACC”, “CIG”, “IG1”, “ECU – IG”, “FR WIP – WSH”, “RR WIP”, “RR – WSH”, “4WD” e “STA”. |
| 49 | BRK TRASPORTO | 30 | Controllore del freno del rimorchio |
| 50 | J / B | 50 | Tutti i componenti sui fusibili
“PWR OUTRET”, “DP / RH SEAT”, “PP/SEDILE”, “POTENZA”, “TAIL” e “SECU / HORN”. |
| 51 | BATT CHG | 30 | Batteria ausiliaria per il traino |
| 52 | RIMORCHIO | 40 | Luci di traino (luci posteriori) |
| 53 | ABS MTR | 40 | Sistema frenante antibloccaggio;
Sistema di controllo della trazione (modelli a due ruote motrici); Sistema di controllo attivo della trazione (modelli a trazione integrale); Sistema di controllo dello slittamento del veicolo. |
| 54 | AM2 | 30 | Sistema di lancio;
fusibili “IGN”, “GAUGE”, “STA NR 2” e “SRS”. |
| 55 | ABS SOL | 50 | Sistema frenante antibloccaggio;
Sistema di controllo della trazione (modelli a due ruote motrici); Sistema di controllo attivo della trazione (modelli con trazione integrale); Sistema di controllo dello slittamento del veicolo. |
| 56 | POTENZA | 30 | Alzacristalli elettrici;
Tetto apribile elettricamente. |
Fusibili (tipo C)
| Fusibile | Amp [A] | Descrizione | |
| 57 | ALT | 140 | Tutti i componenti in “AM2”, “ALT – S”,
“DR / LCK”, “TRN – HAZ”, “CLACSON”, “RADIO 2”, “EFI”, “TRAILER”, “ABS MTR”, “Fusibili ABS SOL “i” ETCS “ |
