Toyota Auris Hybrid (2011-2012) – scatola dei fusibili
Toyota Auris Hybrid (2011-2012) – scatola dei fusibili Schema della scatola dei fusibili
Anno di fabbricazione: 2011, 2012.
Fusibile dell’accendino (presa) in Toyota Auris Hybrid (2011-2012). Il fusibile 2 e 27 si trovano nella scatola dei fusibili del quadro strumenti.

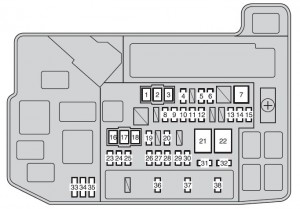

Vano motore
| Fusibile | Amp [A] | Descrizione | |
| 1 | HTR | 50 | Sistema di condizionamento dell’aria |
| 2 | RDI | 30 | Ventola di raffreddamento elettrica |
| 3 | CDS | 30 | Ventola di raffreddamento elettrica |
| 4 | DRL | 7,5 | Luci di marcia diurna |
| 5 | ENG W / P | 30 | Sistema di raffreddamento |
| 6 | ABS PRINCIPALE NO.2 |
7,5 | Sistema frenante |
| 7 | H-LP CLN | 30 | Pulitore per lampade frontali |
| 8 | IGCT | 30 | IGCT n. 2;
IGCT n. 3; PCU. |
| 9 | DC / DC-S | 5 | Inverter e convertitori |
| 10 | P CON MAIN | 7,5 | Sistema di controllo della posizione P. |
| 11 | AM2 | 7,5 | Sistema ibrido |
| 12 | ECU-B2 | 10 | Impianto di climatizzazione;
Sistema di ingresso e di azionamento intelligente; Avvio a pulsante; Alzacristalli elettrici. |
| 13 | TURN & HAZ | 10 | Accensione delle luci di segnalazione |
| 14 | ETCS | 10 | Sistema di iniezione multiporta;
Iniezione sequenziale multiporta. |
| 15 | ABS PRINCIPALE NO.1 |
20 | Sistema frenante |
| 16 | P / I 2 | 40 | Corno;
Faro sinistro (anabbagliante); Faro destro (anabbagliante); Luci di retromarcia; Schermo tattile; Specchio retrovisore automatico antiriflesso; Assistenza al parcheggio Toyota. |
| 17 | ABS MTR 1 | 30 | Sistema frenante |
| 18 | ABS MTR 2 | 30 | Sistema frenante |
| 19 | H-LP HI MAIN | 20 | H-LP LH HELLO, H-LP RH HELLO |
| 20 | P CON MTR | 30 | Sistema di controllo della posizione P. |
| 21 | P / I 1 | 60 | EFI PRINCIPALE, VENTOLA A PIPISTRELLO, IG2 |
| 22 | EPS | 60 | Servosterzo elettrico |
| 23 | PCU | 10 | Sistema ibrido |
| 24 | IGCT N.2 | 10 | Sistema ibrido;
Sistema di controllo della posizione P; Batteria ibrida. |
| 25 | MIR HTR | 10 | Specchietti retrovisori esterni defangati;
Specchietti retrovisori esterni. |
| 26 | RAD N. 1 | 15 | Sistema audio;
Schermo tattile. |
| 27 | CUPOLA | 10 | Illuminazione interna;
Illuminazione personale; Luci di cortesia; Sistema intelligente di ingresso e decollo; Illuminazione di avvio. |
| 28 | ECU-B | 10 | Contatori e contatori;
Sistema di controllo della stabilità del veicolo; Unità principale dell’ECU. |
| 29 | H-LP LH HI | 10 | Faro sinistro (abbagliante) |
| 30 | H-LP RH HI | 10 | Faro (abbagliante) |
| 31 | EFI NO.2 | 10 | Sistema di iniezione multiporta;
Iniezione sequenziale multiporta. |
| 32 | IGCT N.3 | 10 | Sistema di raffreddamento |
| 33 | RICAMBI | 30 | Fusibile di riserva |
| 34 | RICAMBI | 10 | Fusibile di riserva |
| 35 | RICAMBI | 7,5 | Fusibile di ricambio |
| 36 | EFI PRINCIPALE | 20 | Sistema di iniezione multiporta;
Iniezione sequenziale multiporta; EFI n. 2; Sistema di raffreddamento. |
| 37 | VENTOLA BATT | 10 | Ventola di raffreddamento della batteria ibrida |
| 38 | IG2 | 15 | Sistema di iniezione multiporta;
Iniezione sequenziale multiporta; Sistema di partenza; IGN; MET; Sistema ibrido. |

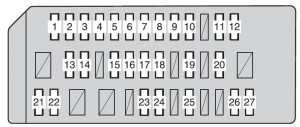

Cruscotto
| Fusibile | Amp [A] | Descrizione | |
| 1 | CODA | 10 | Luci di posizione anteriori e posteriori;
Illuminazione della targa; Fendinebbia posteriore; Fendinebbia anteriori; Regolazione manuale del livellamento dei fari. |
| 2 | PANNELLO | 7,5 | Sistema audio;
Schermo tattile; Accendino; Illuminazione del vano portaoggetti; Sensore di assistenza al parcheggio Toyota; Illuminazione dell’interruttore. |
| 3 | IGN | 7,5 | Sistema airbag SRS;
Sistema di iniezione multiporta; Iniezione sequenziale multiporta; Sistema di ingresso e avviamento intelligente; Avvio a pulsante; Sistema frenante; Sistema ibrido. |
| 4 | MET | 7,5 | Contatori e misuratori |
| 5 | RONDELLA RR | 10 | Lavavetri posteriore |
| 6 | WIP | 25 | Tergicristalli;
Sensore pioggia. |
| 7 | RR WIP | 15 | Tergicristallo posteriore |
| 8 | RONDELLA FR | 15 | Lavacristalli |
| 9 | HTR-IG | 10 | Sistema di condizionamento dell’aria |
| 10 | GOMMA | 10 | Corno;
Faro sinistro (anabbagliante); Faro destro (anabbagliante); Luci di retromarcia; Schermo tattile; Specchio retrovisore automatico antiriflesso; Assistenza al parcheggio Toyota. |
| 11 | ECU-IG NO.2 | 10 | Impianto di climatizzazione;
Indicatori di direzione; Specchio retrovisore automatico antiriflesso; Sistema di monitoraggio della vista posteriore; Tetto apribile; Sensore di assistenza al parcheggio Toyota; Sistema frenante. |
| 12 | ECU-IG NO.1 | 10 | ECU del corpo principale;
Ventole di raffreddamento elettriche; Sistema di livellamento automatico dei fari; Servosterzo elettrico; Tergicristalli con sensore pioggia; Pulizia dei fari; Sistema di controllo della stabilità del veicolo. |
| 13 | PORTA RL | 20 | Finestrini a comando elettrico |
| 14 | PORTA RR | 20 | Finestrini a comando elettrico |
| 15 | D FR PORTA | 20 | Alzacristalli elettrici |
| 16 | S/ROOF | 20 | Tetto apribile |
| 17 | P FR PORTA | 20 | Finestrini a comando elettrico |
| 18 | STOP | 10 | Semafori;
Luce di arresto montata in altezza; Sistema frenante; Sistema ibrido. |
| 19 | RR FOG | 7,5 | Fendinebbia posteriore |
| 20 | OBD | 7,5 | Sistema di diagnostica di bordo |
| 21 | FR FOG | 15 | Fari fendinebbia anteriori |
| 22 | BLOCCO DBL | 25 | Sistema di iniezione multiporta;
Iniezione sequenziale multiporta. |
| 23 | PORTA N. 1 | 25 | Serratura elettrica della porta |
| 24 | SEAT HTR FL | 10 | Scaldasedili |
| 25 | SEAT HTR FR | 10 | Scaldasedili |
| 26 | ECU-ACC | 7,5 | Specchietti retrovisori esterni;
Sistema audio; Schermo tattile. |
| 27 | CIG | 15 | Accendino;
Presa elettrica. |
